Stand 02.10.2019








                         WILLKOMMEN !






         Hier informiere ich bewusst ausführlich über die Besonderheiten und Vorteile von





NiMH Akkus und deren optimaler Behandlung.





                                                 Außerdem:





  Hierfür liefere ich die von mir umgerüsteten







                   Lade- und Prüfgeräte







                           AV4m+ und AV4ms







  zur optimalen Pflege von NiMH und NiCad





          Akkus durch den Akku-Anwender.







                                     Tausende, auch sehr anspruchsvolle / kritische

                                                Profi-Anwender für NiMH Akkus:



                              Arzt-Praxen, Fotografen, Reporter, Polizei, Feuerwehren,

                                             Militär, Universitäten / Behörden usw.



                                                                ebenso, wie:



                       Hochklassige und private Standard-Anwender in allen Bereichen

                            verwenden z.T. seit über 6 Jahren mit besten Ergebnissen

                                   dieselben gepflegten  NiMH und NiCad Akkus auch

              weiterhin zuverlässig und mit hoher ENTLADE-Leistung, nämlich mit hoher:



      ENTLADE-KAPAZITÄT und gleichzeitig mit hoher Mittlerer Entlade-Spannung (MES).





  Die bestmögliche  /  individuelle NiMH Akku-Zellen-Optimierung



       bieten jedem Anwender die von mir umgerüsteten Geräte



                   AV4m+   OHNE  Zellenwert - Daten - Ausgang



                     sowie das in allen Funktionen identische



                         AV4ms     MIT  Zellenwert - Daten - Ausgang









            Seit 2014 ist die Firmware FW x.74 unverändert für die von mir umgerüsteten



     AV4m+ und AV4ms Lade- / Prüf-Geräte



               für 1 bis 4 AA / AAA Zellen.



      C Baby und D MONO Zellen werden mit dem UZHK Zellen-Anschlussadapter kontaktiert.



Das AV4m+ nutzt FW 1.74 (ohne Datenausgang), das AV4ms nutzt FW 4.74 (mit Datenausgang).



           Download: UMRÜST-Informationen_2019-07-08_zum AV4m+ AV4ms.pdf



Etwas Geduld und Ausdauer beim Lesen / Beachten meiner Informationen ermöglichen

  jedem Anwender die Selbstsicherheit und das Vertrauen in die entscheidend wichtige

  ENTLADE-Leistungsfähigkeit von jeder mit RECYCLE behandelten NiMH Akku-Zelle!



                     Manchem Leser hier könnten zwar diese notwendigen

                       NiMH Akku-Informationen evtl. zu umfangreich sein.



         Doch glauben Sie mir bitte, diese Hinweise sind entscheidend wichtig

                          für Ihren maximalen eigenen Anwender-Vorteil.



Denn nur bei konsequenter Beachtung meiner NiMH Akku-Hinweise können NiMH

Akkus die maximal mögliche individuelle ENTLADE-Leistung erreichen -- und das ist

letztlich entscheidend - zusammen mit der OPTIMALEN Zellen-Pflege durch das

                       AV4m+ / AV4ms Akku-Lade- und Prüfgerät.



AV4m+ und AV4ms behandeln jede einzelne NiMH und NiCad Akku-Zelle



                        immer OPTIMAL und INDIVIDUELL.





          Zusammen mit meinem UZHK Zellen-Klemmhalter



          ermöglicht das AV4m+ / AV4ms auch die optimale



              C (BABY) und D (MONO) Zellen-Behandlung.





           Nachfolgend bewusst detailliert beschrieben ist außer dem



                     AV4m+ / AV4ms Gerät



             aus entscheidend wichtigen Gründen natürlich auch die



              NiMH Akkuzellen-Nutzung durch / für den Anwender.



Denn dies betrifft grundsätzlich ALLE NiMH Akkus, völlig unabhängig von

Type, Baugröße und Hersteller - DAS sollte man nämlich wissen / beachten!



          Manchen Leser hier mögen zwar die folgenden eindeutigen

                        NiMH-Hinweise - evtl. sehr - erstaunen.



Doch diese beruhen auf meinen 37 Jahren Praxis-Erfahrungen (mit NiCad)

und vor allem schon seit 2004 mit den verschiedensten NiMH Akku-Zellen.



    Insbesondere NiMH Akku-Zellen benötigen zwar nur einige wenige, aber

           sehr wichtige grundsätzliche Zellen-Behandlungs-Maßnahmen!



Aber keine Sorge bitte:



Kein Akku-Experte muß der AV4m+ / AV4ms Anwender sein, denn die NiMH Akku-

Nutzung ist eigentlich sehr einfach und sicher:



Auch die AV4m+ / AV4ms Geräte-Bedienung / -Nutzung ist wirklich sehr einfach!



Entscheidend wichtig besonders bei der NiMH Langzeit-Nutzung je Ladung ist:



1. Stets zueinander GLEICH VOLL geladene Einzelzellen als Zellensatz nutzen!

    Nach längerer Lagerung wird so die evtl. unterschiedliche Selbstentladung ausgeglichen.

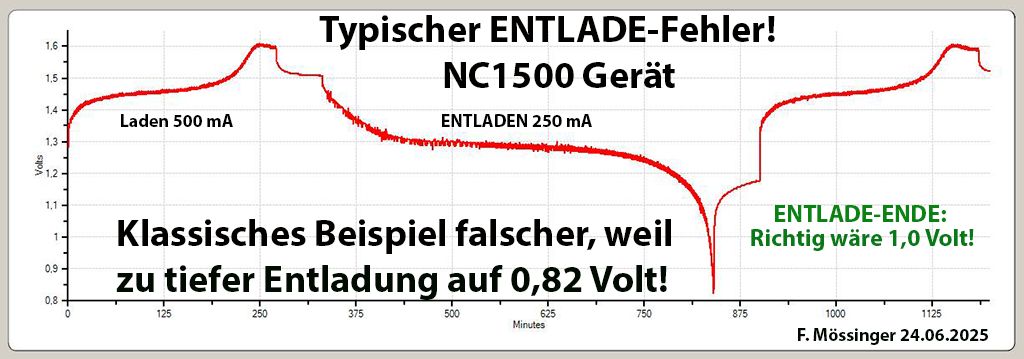

2. Rechtzeitig NACHLADEN, um jedes zu tiefe Entladen sicher zu vermeiden!!!

    Denn zu tiefes Entladen unter 1,0 Volt / Zelle ZERSTÖRT IMMER JEDE NiMH Zelle!!!

    NiMH kann man jederzeit, in jedem Schacht, aus jedem Status heraus, NACHLADEN!



3. Möglichst ZUEINANDER GLEICHE ENTLADE-Werte der Zellen des Zellensatzes PAAREN!

    GLEICHE Zellen im Zellensatz bedeutet:

    Gleich hohe ENTLADE-Ah, ideal >90%, mit <5% Differenz, gleich hohe MES, ideal >1,18 V.

    Die Werte (Ah und MES) je Zelle ermittelt die RECYCLE Funktion des AV4m+ / AV4ms.

    Mehr dazu ist nachfolgend beschrieben.



Aus Erfahrung weise ich aber darauf hin, dass meine bewusst umfangreichen NiMH-

Informationen sowie zum AV4m+ / AV4ms Gerät und zur NiMH / NiCad Zellen-Behandlung

bei manchem Leser z.T. sehr vom "gewohnten" Kenntnis-Stand abweichen können.



Werden aber die folgenden Hinweise nicht beachtet, dann sind z.T.

sehr erhebliche und dauerhafte NiMH Akku-Leistungs-Verringerungen vorhersehbar!



Diese NiMH Akku-Leistungs-Verringerungen können allerdings sehr unterschiedlich

sein, denn es gibt mehrere NiMH Nutzungs-Kriterien, die auch erheblich abhängig

sind von den z.T. sehr extrem unterschiedlichen ENTLADE-Charakteristiken

des jeweiligen Akku-Verbraucher-Gerätes - ebenso bei mancher einzelnen NiMH Zelle.

Das sind aber eindeutige FAKTEN / Kriterien!



Darum bieten die Geräte AV4m+ und AV4ms in den Display-Anzeigen stets zueinander

vergleichbare Momentan-Werte-Anzeigen der jeweils behandelten NiMH Akkuzellen.

um die individuell ermittelten Zellen-Werte jeweils sofort vergleichen zu können!



Dadurch kann man mit einem Blick auf das Display sofort ersehen an den

jeweils momentan gleichartigen Anzeige-Werten, ob es ermittelte = angezeigte

Werte-UNTERSCHIEDE gibt zwischen den einzelnen Zellen, bzw. welche

Zelle(n) geringere / abweichende Werte erreicht (hat).



Maßgeblich für die erforderliche gleiche Zellen-Beurteilung sind jedoch

        immer nur die individuell je Zelle erreichten ENTLADE-Werte!!



Das ist fundiert bestätigt durch meine über 15 Jahre sehr vielseitigen

Erfahrungen mit NiMH LSD Akkus sowie zuvor 37 Jahre lang auch mit NiCad Akkus

u.a. im Luftfahrt-Bereich.



Um ENTLADE-Werte - individuell je Zelle - zu ermitteln, muss beim AV4m+ / AV4ms

Gerät nach dem Einlegen der Zelle(n) bewusst das ENTLADEN mit Tastendruck auch

veranlasst werden, weil ohne Tasten-Bedienung sonst nur das automatische

individuelle LADEN jeder Zelle nach dem Einlegen erfolgt.



Es sind 3 verschiedene ENTLADE-Behandlungen möglich (weiter unten beschrieben).



Allerdings kann das LADEN nur dann beginnen, wenn die Zelle beim Einlegen ins

Gerät noch eine Spannung hat, die höher ist als 0,22 Volt - Anzeige nach dem "U"!



Wird aber eine Zelle nach dem Einlegen nicht erkannt - also weiterhin wird "nob"

angezeigt, dann kann man es manuell versuchen, mit 45 sec dauerndem Drücken

der SEL, also der "Select Cell" Taste, das Laden doch noch zu starten.



Nimmt dadurch eine zu tief entladene Zelle diesen Dauerladestrom an, indem ihre

Spannung ansteigt, dann übernimmt / beendet das Gerät das weitere Laden automatisch.



Manche zu tief entladene Zelle wird aber den Ladestrom trotzdem nicht mehr annehmen,

wenn diese völlig inaktiv / defekt ist.

Eine solche "tote" Zelle sollte daher sachgerecht entsorgt werden.



Man kann bereits an den angezeigten LADE- bzw. NACHLADE-Werten im Display erkennen,

ob und bei welcher Zelle sich welche LADE-Werte-Unterschiede zueinander ergeben haben.



Solange aber auch die LADE-Werte zueinander (fast) gleich und hoch, also nahe

oder etwas über der angegebenen Zellen-Kapazität sind, kann man es meist erwarten,

dass auch deren ENTLADE-Werte (Ah >90% und MES >1,18V) zueinander gleich / hoch sind.



In den ersten 18 Sekunden nach dem Einlegen der Zelle, also bei Lade-Beginn wird nämlich

auch deren unbelastete Ruhe- / Anfangsspannung vor dem Laden /nach dem "U")

angezeigt, während anfangs bereits die aufsteigenden Balken das LADEN anzeigen.



Denn man sieht jetzt, ob das Entladen jeder Zelle durch den Verbraucher GLEICHARTIG

beendet wurde, oder ob mit unterschiedlicher ENTLADE-Schluß-Spannung einzelner

Zellen des Zellensatzes das Entladen endete.



Die einzelne Zelle des Zellensatzes kann nämlich in ihrer Anfangs-Spannung bei Ladebeginn

bereits abweichen von den anderen Zellen dieses Zellensatzes.



DAS ist ein erster wichtiger Hinweis auf die Anfangs-Ungleichheit des Zellensatzes.

Man wird folglich im weiteren Behandlungsverlauf bei dieser(n) Zelle(n) ebenso

abweichende Behandlungs-Werte angezeigt erhalten.



Normalerweise sollte jede Zelle eines Zellensatzes auch nach dem Entladen zueinander

(fast) alle Zellensatz-Zellen zueinander (fast) dieselbe Entladeschluß-Spannung, also

die (fast) gleiche Anfangsspannung bei Behandlungsbeginn haben!



Es sollte daher stets mehr als ca. 1,15 Volt Anfangs-Zellenspannung beim Lade-Anfang

angezeigt werden. Dann ist diese Zelle (voraussichtlich noch) nicht zu tief entladen.



Wenn aber diese Anfangs-Spannung unterschiedlich ist, dann lässt man zunächst das

Laden bis zum stets individuell je Zelle automatischen Lade-Ende ausführen.



Diese Zeitdauer sollte ihr gegönnt werden, denn erst anschließend wird mit der

automatischen RECYCLE-Zellenuntersuchung /-Optimierung auch deren jeweiliges

ENTLADE-Verhalten ermittelt (CYCLE-Taste >4 sec drücken).



Nach dem RECYCLE-Ende - dauernd VOLL angezeigte Balken je Schacht - können die

individuell ermittelten Zellen-Werte mit der ERGEBNIS-Anzeige abgelesen werden.



Die ERGEBNIS-Anzeige wird jetzt mit Druck auf die CAP Taste aufgerufen, während

die letzten VOLL-Lade-Werte noch angezeigt, also die Zellen noch im Gerät sind.

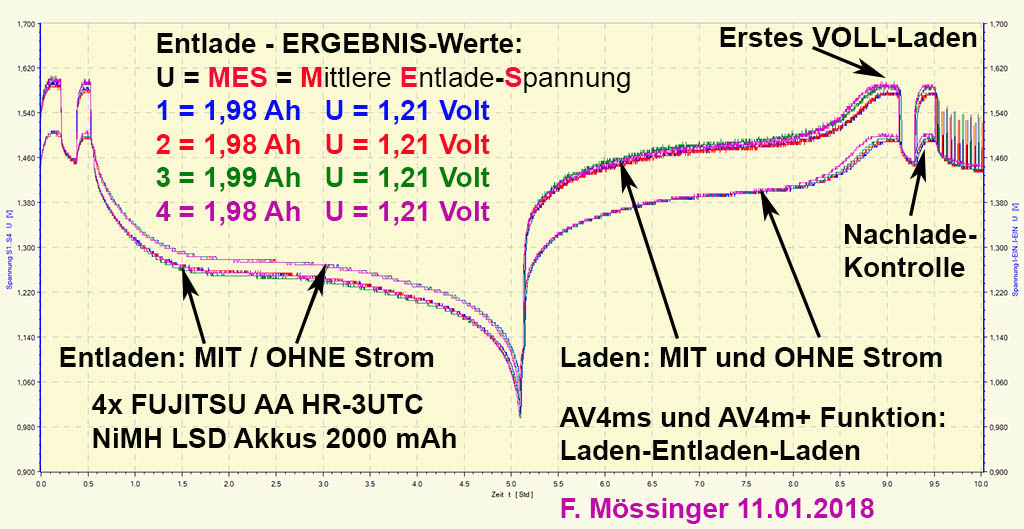

Die ENTLADE-ERGEBNIS-Werte von jeder mit RECYCLE umfassend behandelten Zelle

werden nun angezeigt, beginnend mit nach unter laufenden Doppel-Balken.



Je Zelle wird gleichzeitig / gleichartig angezeigt, für alle eingelegten / behandelten Zellen:

Absinkende Doppel-Balken, 1x wiederholt: ENTLADE-Ah - MES Spannung - Zeitdauer.

Danach:

Aufsteigende Doppel-Balken, 1x wiederholt:

Zugehörige LADE-Werte: Lade-Ah, Lade-Spannung mit Ladestrom, Lade-Dauer.



Diese ERGEBNIS-Werte-Anzeige kann nach dem RECYCLE-Ende jederzeit erneut

gestartet werden, solange noch die Zellen (dauernd volle Balken) bei andauernder

Stromversorgung weiterhin im AV4m+ / AV4ms Gerät eingelegt sind.

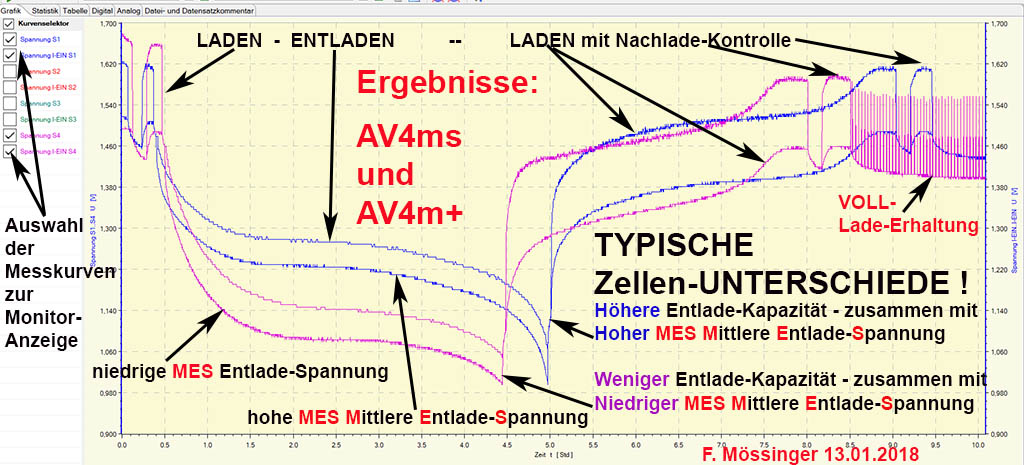

GLEICHE Zellen eines Zellensatzes werden also fast immer jeweils nahezu zahlengleiche

individuelle Zellen-Werte im AV4m+ / AV4ms Geräte-Display erreichen / anzeigen!



Konsequenz:

Nachdem alle / die jeweilige Zelle(n) mindestens einmal die automatische RECYCLE

Zellen-Optimierung vollständig absolvierte(n) - weil man alle Zellen des Zellensatzes

vermessen hat, kann man ab jetzt ZUEINANDER GLEICHE ZELLEN (neu) PAAREN.



Lade- und Entlade-Werte sollten also stets je Zellensatz in etwa ZUEINANDER

(fast) GLEICH und hoch sein. Die Ah-Unterschiede sollten <5% sein.



AV4m+ und AV4ms Geräte vermessen nämlich jede eingelegte Zelle jede Sekunde

erneut und stets gleichartig. Es werden jeweils individuelle Zellen-Werte angezeigt.



Jede Zellen-Behandlung beginnt zwar (nach Tastendruck) immer gleichzeitig und

gleichartig, aber stets individuell bei jeder der (max. 4) eingelegten NiMH Akku-Zellen.



Damit man die ermittelten Anzeige-Werte vergleichen kann, deshalb erfolgt, wenn

Zellen eingelegt sind, eine dauernde 3-fache gleichartige Display-Anzeige-Sequenz

erreichter Zellen-Werte (Ah, Spannung, Zeit), jeweils beim LADEN und beim ENTLADEN!



Werte werden als ständige 3-fache Anzeige-Folge jeweils gleichartig / gleichzeitig, also

vergleichbar dargestellt, wenn dabei die Stromversorgung weiterhin dauernd besteht.



Unterbricht die Stromversorgung, dann wird die Behandlung abgebrochen und das

LADEN startet / endet nun automatisch. Bisherige Werte werden dabei gelöscht.



Man nutzt aber die weltweit einmaligen AV4m+ / AV4ms System-Vorteile nur dann

optimal, wenn man die Display-Werte-Anzeigen auch beachtet und der einzelnen

Zelle im Zellensatz jeweils zuordnet und diese zueinander vergleicht!



Mindestens am Neu-Anfang der AV4m+ / AV4ms Zellen-Behandlung ist es

besonders hilfreich, wenn man seinen vorhandenen Alt-Zellensatz vollständig

mittels der automatischen RECYCLE-Zellenoptimierung inspiziert / optimiert.



Das kann einige Stunden / Tage andauern, aber diese Behandlungszeit(en) sollte

man seinen Zellen gönnen! Es lohnt sich immer, genaue Zellenwerte zu kennen!



Erst daraufhin sollte man die ENTLADE-Werte (Ah und MES) von ZUEINANDER

GLEICHEN Zellen zu einem ZUEINANDER GLEICHEN Zellensatz zuordnen, damit man

dadurch einen ZUEINANDER GLEICHEN Zellensatz paart / erhält, mit individuell hohen,

aber zueinander jeweils gleich hohen ENTLADE-Zellen-Werten (Ah und MES).

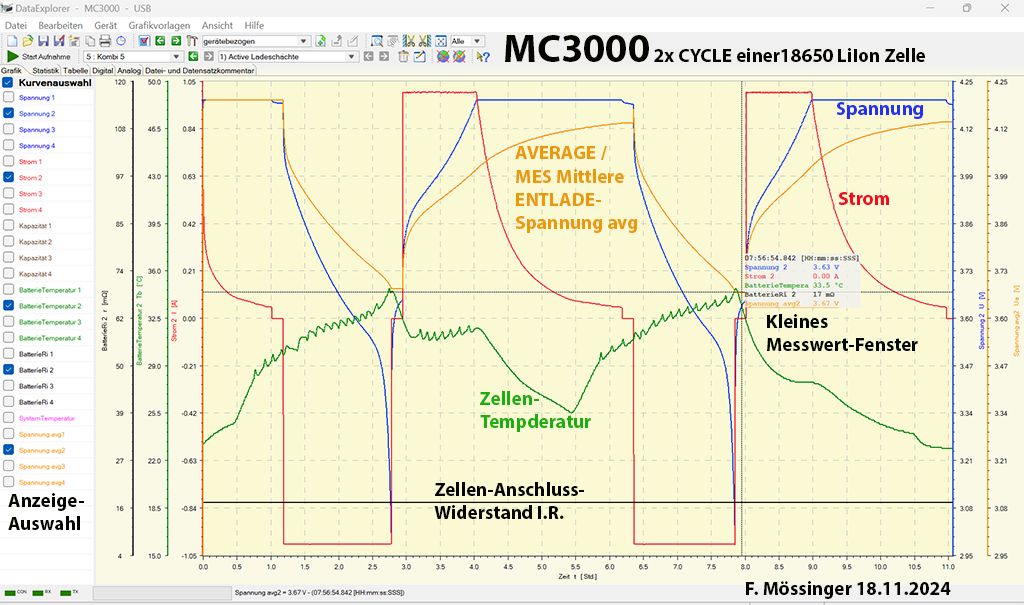

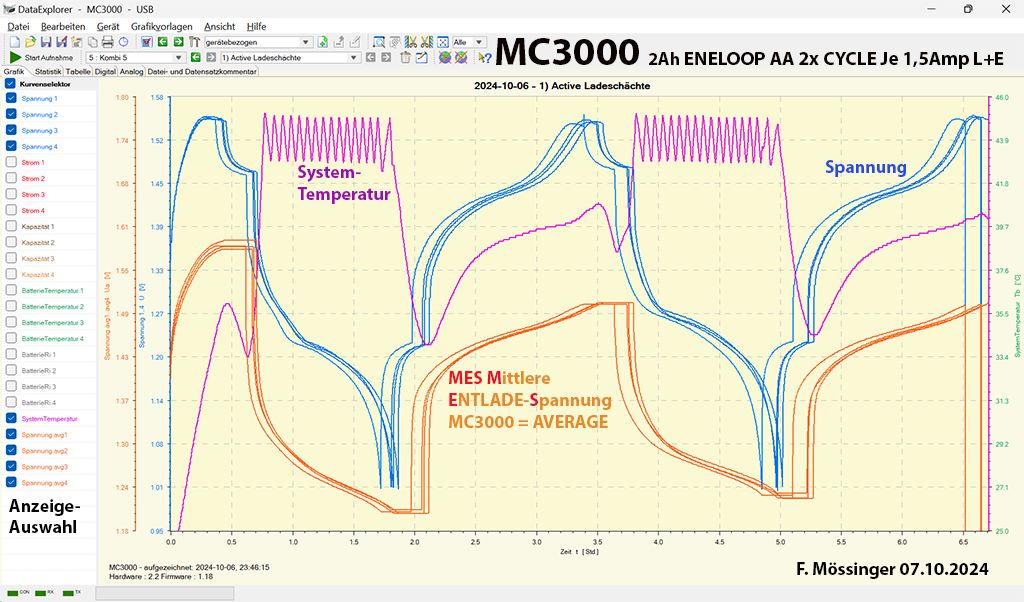

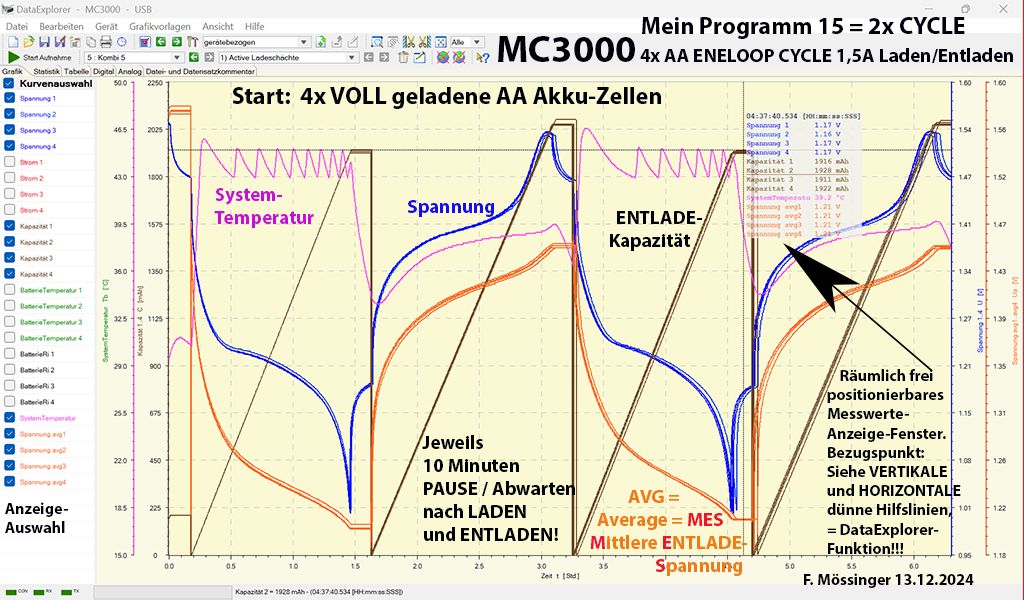

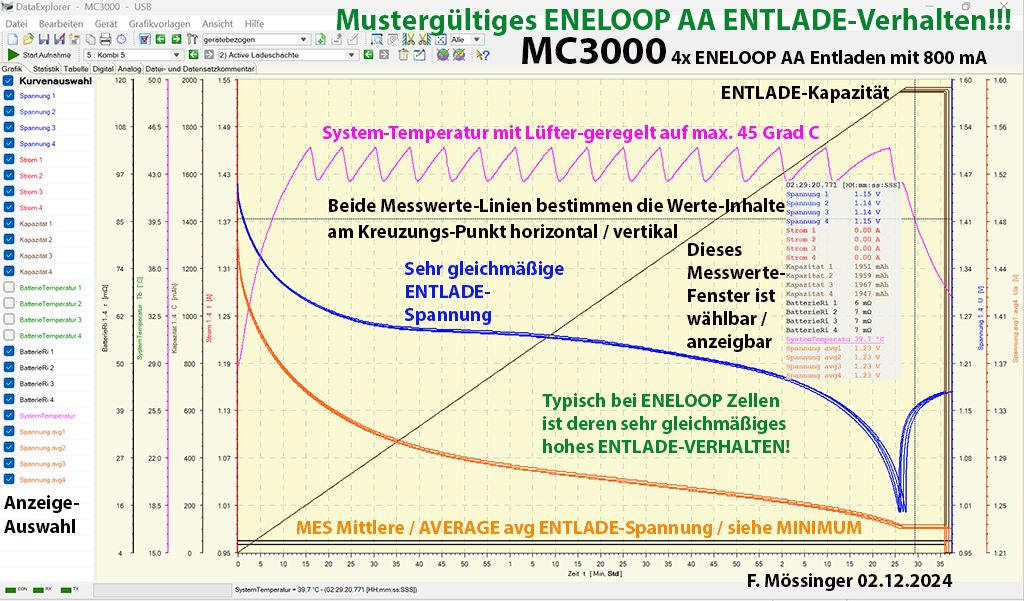

Die MES ist die sehr wichtige Mittlere Entlade-Spannung.

Diese wird automatisch jeweils während der gesamten Entlade-Dauer ermittelt.



Druck auf die CAP Taste veranlasst die ERGEBNIS-Werte-Anzeige, beginnend

mit den ENTLADE-Ah Werten (Doppelbalken laufen nach unten).



Dauernder Druck auf die CAP Taste zeigt dauernd die Entlade-Ah-Werte als

ERGEBNIS an, damit man diese in Ruhe ablesen, notieren und zuordnen kann.



Dies ist nur der ERGEBNIS-Aufruf und steuert keine sonstige Geräte-Funktion.



Die individuelle RECYCLE-Behandlung endet mit der Abschluss-Ladung,

während der das RECYCLE-Symbol ab jetzt nicht mehr angezeigt wird.



Jeweils zueinander gleich hohe Entlade-Ah (Kapazität) und gleichzeitig hohe

Entlade-MES Werte bilden einen ZUEINANDER GLEICH markierten Zellensatz!



Das AV4m+ / AV4ms bietet nämlich automatisch nach Tastendruck die hilfreichen

Anzeige-Werte-Informationen, um die optimal mögliche NiMH ENTLADE-Nutzung als

ZUEINANDER gepaarter GLEICHER Akkuzellen-Satz sicherzustellen.



Stets gleichartig ZUEINANDER vergleichbar sind die jeweils angezeigten 3-fachen

Zellen-Werte der eingelegten Zelle(n).



Diese Zellen-Werte informieren dadurch jederzeit auch über eventuelle Unterschiede

zwischen allen jeweils individuell / einzeln und gleichartig behandelten Zellen im Zellensatz.



Werte-Unterschiede informieren sofort über zueinander unterschiedliches Zellenverhalten!

Die individuellen Zellen-Messwerte werden auf ca. 1% , also sehr genau angezeigt.



Auch das "unübliche" Zellenverhalten wird (unten im Detail beschrieben) genau erfasst,

vor allem auch dann, wenn es abweicht ab vom "üblichen" Ablauf der NiMH Zellen-Behandlung.



Das spezifische NiMH Zellen-Verhalten erfordert nämlich, dass der Anwender die hier

genannten, entscheidend wichtigen Informationen auch berücksichtigt.



ZIEL:

ZUEINANDER GLEICHE ZELLEN (hohe ENTLADE-Werte!) sind GLEICHARTIG zu PAAREN!



Denn nur dann wird die optimale NiMH Zellen-Nutzbarkeit jederzeit zuverlässig ermöglicht!



Bei einer NiMH LSD Akku-Bestellung bitte gleich auch die Zellen-Art und -Anzahl

je Zellensatz zur GLEICHEN Paarung angeben sowie den Farb-Wunsch je Zellensatz.



---



RECYCLE-Betrieb:

Typische Anwendung, um NiMH Zellen zu optimieren und dabei automatisch sehr genau

zu vermessen.



Dabei wird jede Zelle in jedem Schacht jede Sekunde laufend genau überwacht.



Die CYCLE Taste >4 sec dauernd gedrückt startet den automatischen RECYCLE-Ablauf.



Der RECYCLE-Betrieb startet aber nur, wenn anfangs die Zelle(n) wenigstens 0,01 Ah

Rest-Kapazität entladen kann. Denn RECYCLE beginnt immer mit dem ENTLADEN.



Kann aber eine (völlig entladene) Zelle nicht mindestens 0,01 Ah entladen, dann bricht

RECYCLE automatisch ab und es wird ab jetzt "nur" geladen.



Um RECYCLE umfassend zu ermöglichen, empfehle ich diesen Ablauf:

1. Beim Akku-Betrieb GRUNDSÄTZLICH darauf achten, dass

    NIEMALS auf <1,0 V/Zelle, also NIE zu tief, also nie unter 1,0 V/Zelle entladen wird!!



2. Beim Einlegen der Zelle wird sofort nach dem dem Einlegen jeder Zelle nach dem "U"

    18 sec die momentan unbelastete Zellen-Ruhespannung, also noch ohne Ladestrom angezeigt.

    Diese Spannung sollte höher sein als ca. 1,15 Volt, Diese Zelle ist nicht zu tief entladen.



   Wenn aber eine Zelle weniger als nur noch 0,22 Volt hat, dann kann sie beim Einlegen

   NICHT automatisch ERKANNT und daher nicht behandelt werden.



   Trotzdem hat man nun die Möglichkeit zu versuchen, ob dauerndes Drücken der (mittleren) SEL

   Taste für 45 Sekunden diese Zelle den dadurch dauernd manuell veranlassten Ladestrom

   annimmt, also in der Spannung wieder ansteigt, so dass das automatische LADEN nun

   übernommen werden kann und somit ab jetzt das automatische LADEN beginnen kann.



   Leider reagiert manchmal eine so tief entladene Zelle nicht, aber man kann es mehrmals

   versuchen mit dieser manuellen Ladestart-Hilfe. Vielleicht kommt diese Zelle ja doch noch

   wieder hoch in der Spannung.

   Wenn ja, dann erkennt das Gerät diese Zelle automatisch und übernimmt das weitere LADEN.

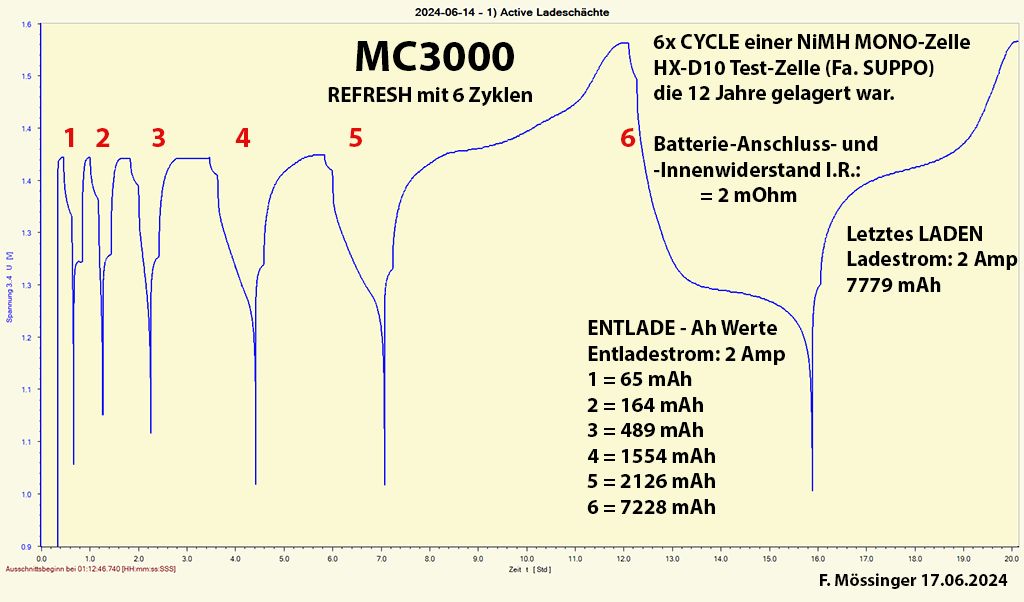

3. Eine solche, viel zu tief entladene "NullVolt"-Zelle muss aber nach diesem Anfangs-Laden

    unbedingt mehrmals die vollständige RECYCLE Zellen-Optimierung "genießen"!!

    Denn manche NiMH Zelle erfordert mehrere vollständige RECYCLE-Zellen-Optimierungen,

    also ZEIT, bis sie wiederholt stabile, also (fast) zahlengleiche ENTLADE-Werte erreicht.



   Es werden dabei aber trotzdem jeweils sehr genaue ENTLADE- ERGEBNIS-Werte angezeigt.



   RECYCLE kann die jeweilige Zellen-Beschädigung auch nach dem zu tiefen ENTLADEN TE

   zwar sehr genau ermitteln, aber diese Zellen-Schäden können niemals repariert / beseitigt

    werden. Die TE-Folgen kann kein Gerät und kein Verfahren - weltweit! - ungeschehen machen!!



   Man kann nach dem RECYCLE die ERGEBNIS-Anzeige starten (CAP Taste nach dem

   RECYCLE). Mit (absinkenden) Doppelbalken werden nun 2x zuerst die ENTLADE-Werte Ah,

   und danach auch die sehr wichtige MES Mittlere Entlade-Spannung - nach dem "U" - angezeigt.



   ENTLADE-Werte (Aufruf mit der CAP Taste) ablesen, notieren und der Zelle zuordnen!



4. Nur wenn sich diese ENTLADE-Werte (Ah und MES) je Zelle nach dem wiederholten

    vollständigen RECYCLE fast zahlengleich wiederholt haben (Aufruf bei Display-Anzeige

    mit dauernd vollen Balken), erst dadurch konnte sich diese Zelle wieder stabilisieren!



Ist aber der ERGEBNIS-ENTLADE-Ah-Wert <80% (z.B. <1600 mAh bei der 2000er Zelle)

und / oder die MES ist <1,18 Volt, dann hat diese Zelle das vorherige zu tiefe Entladen im

Verbraucher "nicht überlebt", denn dann ist eine solche Zelle immer nur noch direkt nach dem

Laden noch einigermaßen, aber (sehr) eingeschränkt nutzbar - also: BITTE BEACHTEN!



Ich bin sehr sicher, dass auch Sie bestens zurechtkommen mit dem AV4ms / AV4m+ Gerät.



Der Blick aufs Display sollte jeweils ZUEINANDER ideal (fast) zahlengleiche Momentan-

Werte aufzeigen bei jedem Zellensatz - jederzeit!



Sind diese ENTLADE-ERGEBNIS-Werte (Ah und MES) niedrig und / oder ungleich zueinander,

dann kann man zwar mit mehrfachem vollständigem RECYCLE diese Zelle(n) versuchen, ob

sie sich noch maximieren lässt. Erst danach ist es sinnvoll, solche TE Zellen mit GLEICHEN

ENTLADE-ERGEBNIS-Werten (Ah und MES) neu zu PAAREN und gleichartig zu markieren.



Das mag anfangs zwar etwas Aufwand sein, aber der lohnt sich IMMER, denn nur damit kann

man genau bekannte und (leider oft sehr) eingeschränkt verwendbare Zellensätze ermitteln!



Künftig muß man aber das zu tiefe Entladen TE VERMEIDEN durch RECHTZEITIGES

NACHLADEN, denn das zu tiefe Entladen TE schadet grundsätzlich JEDER NiMH Zelle,

unabhängig von NiMH Zellen-Type, -Hersteller und -Baugröße!!



Die RECYCLE Zellen-Optimierung alle paar Monate durchgeführt reicht nach der ersten

GLEICHEN PAARUNG dann völlig aus zur maximalen Zellen-Pflege/-Optimierung!



Diese aber wird nur dann sich nicht merklich verschlechtern, solange kein einziges

weiteres zu tiefes Entladen wiederum TE verursacht, denn dadurch wird sich der

Zellensatz - oft deutlich und zusätzlich!! - verschlechtern.



DAS IST FAKT und sollte jedem NiMH Anwender stets nachdrücklich bewusst sein!



Die umfangreiche Kenntnis insbesondere des manchmal sehr extrem unterschiedlich

möglichen NiMH Zellen-Verhaltens begründet unsere daraufhin entwickelten,

sehr speziellen AV4m+ / AV4ms NiMH Zellen-Behandlungs-Maßnahmen / -Anzeigen.



Auch die vielen guten, an mich seit Jahren gegebenen, sehr vielfältigen NiMH Anwender-

Erfahrungen mit dem AV4m+ / AV4ms Gerät --- sowie zum Verhalten der NiMH Akkus

bestätigen die mögliche zuverlässig hohe NiMH Zellen-ENTLADE-Leistungsfähigkeit

nur dann, wenn jede TE sicher verhindert ist!



Einige Anwender nutzen sogar mehrere AV4m+ / AV4ms Geräte - bereits seit Jahren!



Gerade auch bei allen denkbaren -  auch beruflich - hohen Akku-Anwendungs-Anforderungen

bestätigen sich ständig die einmalig guten AV4m+ / AV4ms Nutzer-Erfahrungen - einerseits.



        Andererseits werden mit dem AV4m+ / AV4ms Gerät nachweislich sehr gute

       Anwender-Erfahrungen erreicht - und diese werden mir immer wieder bestätigt.



Das Nachmessen mit RECYCLE des vorhandenen und des neuen NiMH Zellen-Bestandes

hat auch Profi-Anwendern das reale individuelle Zellen-ENTLADE-Verhalten aufgezeigt.



Denn darauf kommt es an:

1. Hohe ENTLADE-Kapazität / Ah. Ideal >90% der angegebenen Kapazität, mindestens 80%!

2. Vor allem auch auf die dabei hohe MES, die Mittlere Entlade-Spannung (1,18 - 1,24 V)

    bei derselben Zelle!.

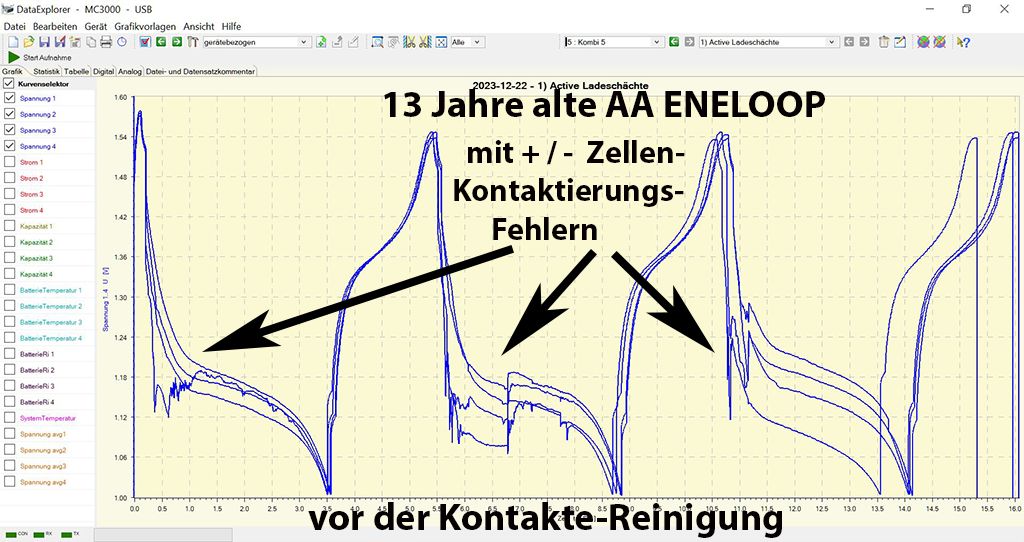

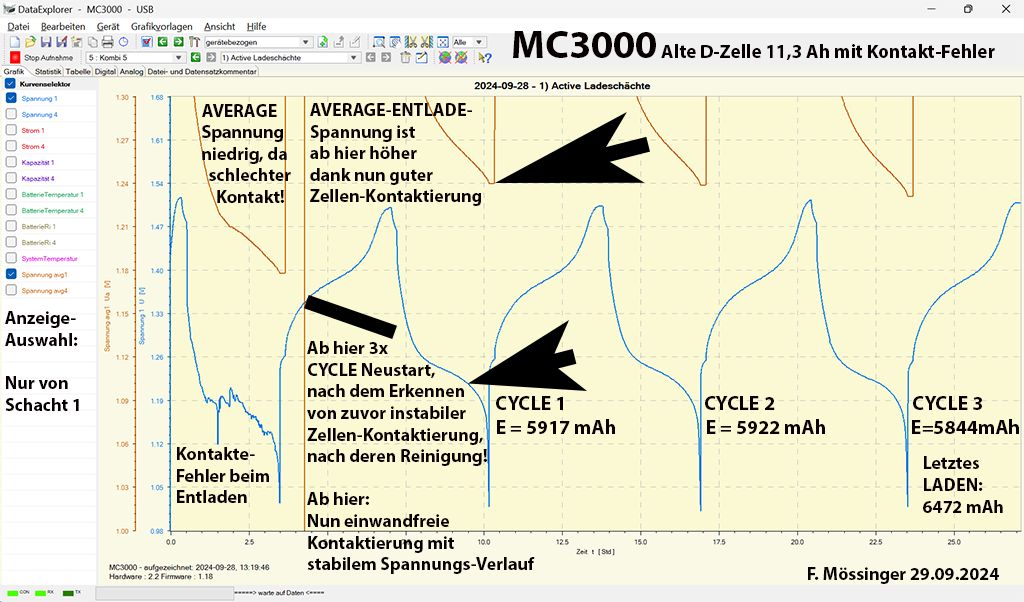

    Die Ermittlung der hohen MES erfordert aber auch eine sehr saubere Zellen-Kontaktierung!

3. ZUEINANDER GLEICHE und hohe ENTLADE-Werte aller Zellen im gleichen Zellen-Satz.

4. VOLL-Laden aller Zellen des Zellensatzes vor der Nutzung, vor allem nach längerer Lagerung

    nach dem letzten Laden, um die mögliche ungleiche Selbstentladung SE auszugleichen!



Beide Werte (Ah und MES) werden individuell/automatisch beim ENTLADEN jeder behandelten

Zelle ermittelt, vor allem durch die umfassende / individuelle RECYCLE Zellen-Optimierung.



Man kann somit jederzeit seine Zellen(sätze) nachmessen, denn das leisten

meine AV4m+ / AV4ms Geräte bestens: Individuell je Zelle und auf ca. 1% sehr genau!



Auch wenn es anfangs etwas mehr Pflege - und Selektierungs- / Paarungs-Aufwand bedeutet,

den vorhandenen Akkuzellen-Bestand zu prüfen und zu optimieren und GLEICHARTIG zu

paaren: Es ist sehr hilfreich, alle eigenen Akkus hierdurch sehr genau kennen zu lernen!



Das wird sehr unterstützt durch das Eintragen der wesentlichen ENTLADE-ERGEBNIS-

Zellenwerte in die ERGEBNIS-Tabelle. Dies erleichtert sehr die Zellenleistungs-Übersicht

der ENTLADE-Ah und -MES Werte jeder unverwechselbar gekennzeichneten Akku-Zelle.



Die zuverlässig erreichbare hohe Langzeit-Nutzbarkeit der ZUEINANDER GLEICH gepaarten

Zellensätze ist nachfolgend beschrieben:



Auf die - leider vorhersehbare!! NiMH-Zellen-Zerstörung durch zu tiefes Entladen weise

ich hiermit erneut und nachdrücklich hin.



Falls NiMH jemals zu tief, also unter 1,0 Volt / Zelle entladen wird, wird sie

vorhersehbar!!

und immer ihre hohe Entlade-Leistungsfähigkeit dauerhaft verlieren!



Jedes weitere zu tiefe Entladen auf unter 1,0 Volt / Zelle

verschlimmert IMMER die NiMH Entlade-Fähigkeit - eine NiMH Zelle

kann durch TE auch sofort vollkommen zerstört werden!



Präzise AV4m+ / AV4ms Messungen und die automatische LADE-Optimierung sind ideale

Anwender-Hilfen, um anspruchsvolle NiMH Zellen-Nutzungs-Möglichkeiten sicherzustellen.



---



Hinweise:



1. Weshalb rüste ich AT3+, AV4 und AV4m Serien-Geräte aufwändig um? (Download)

2. Fundierte, umfangreiche NiMH Anwendungs-Informationen sind hier ebenso

    detailliert beschrieben, wie viele Produkt-Hinweise.



Mit dem AV4m+ / AV4ms Gerät kann man zuverlässig jederzeit  - mit wenigen Tastendrücken -

seinen NiMH Akku-Zellen-Bestand prüfen und danach präzise bewerten.



Dadurch können genau bekannte, ZUEINANDER GLEICHE Zellensätze erreicht

werden für die maximal sichere NiMH LSD Akku-Langzeit-Nutzbarkeit jedes Zellensatzes.



Zuverlässig ermöglicht das die optimale persönliche NiMH Akkuzellen-Anwendung.



---



Meine AV4m+ und AV4ms Geräte bieten ständig vielseitig aktuelle Informationen

zur leichten Beurteilung der realen NiMH Zellen-ENTLADE-Leistungsfähigkeit!



Meine umgerüsteten AV4m+ / AV4ms Geräte sind für NiMH Zellen-Verhalten optimiert.



Erst durch das RECYCLE ist sichergestellt, dass das AV4m+ / AV4ms Gerät stets jedes

ENTLADE-Verhalten der NiMH Zelle optimal ermittelt und - mit RECYCLE - maximiert.



---



Dafür haben wir unsere eigenen, sehr speziellen NiMH Behandlungs-Maßnahmen

jahrelang entwickelt, erprobt und nachgemessen, also bestätigt und durch meine

Umrüstung zum AV4m+ / AV4ms Gerät realisiert - im AV4m Neugerät ebenso, wie beim von

mir umgerüsteten AT3+ / AV4 / AV4m Kunden-Alt-Gerät, mit den AV4m+ / AV4ms Funktionen.



Nach meiner Umrüstung zum AV4m+ oder AV4ms bekommt ein solches Gerät 24 Monate

Gewährleistung - ERNEUT auch für das umgerüstete Alt-Gerät AT3+, AV4, AV4m!



---



BLINDE / SEHBEHINDERTE AV4ms Anwender können sich außerdem die ermittelten

individuellen Zellen-Werte vom PC akustisch vorlesen lassen, zusammen mit unserem

kostenlosen Programm VD Virtual Display.





System-Informationen zum weltweit einmaligen AV4m+ / AV4ms Gerät, denn

                AV4m+ und AV4ms sind vollständig baugleich:

        Alle Geräte-Funktionen / -Bedienung /- Anzeigen sind identisch!

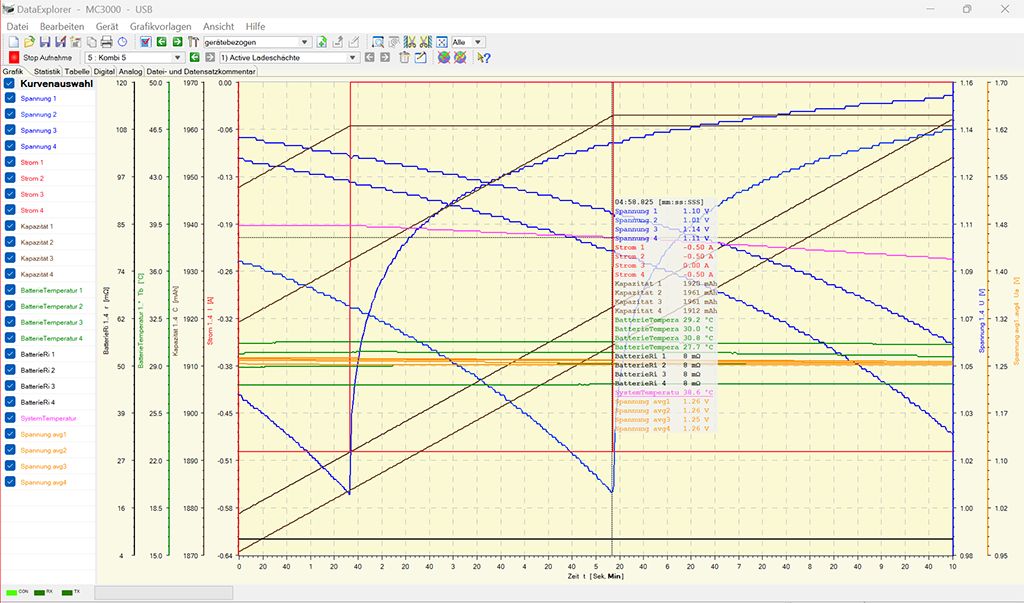

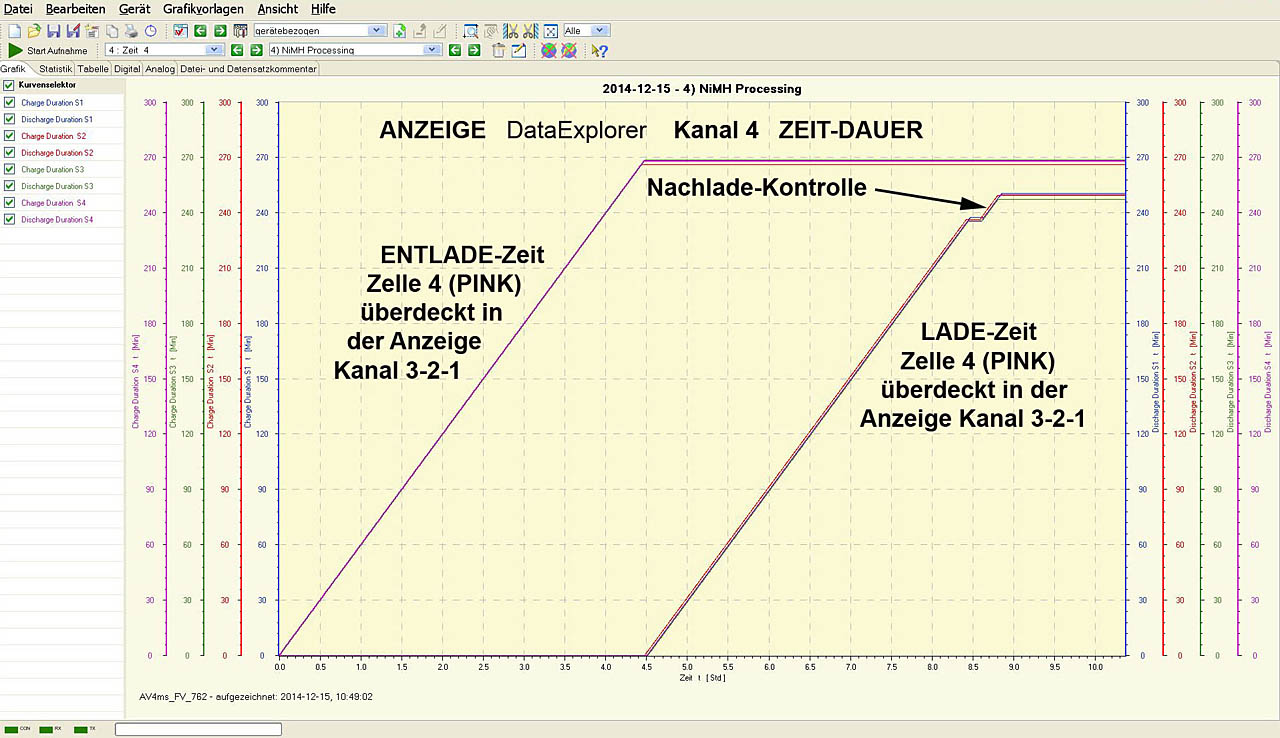

Das AV4ms kann auch zusätzlich und jederzeit den PC-Anschluss mit Zellendaten versorgen,

um das individuelle Zellen-Behandlungs-Verhalten auch extern am Rechner grafisch im

zeitlichen Ablauf aufzuzeigen.



Zum Betrieb des AV4m+ / AV4ms ist aber kein PC / Rechner erforderlich, weil diese Gerätefunktionen

völlig eigenständig und daher unabhängig vom externen Rechner sind.



Die externe / zusätzliche AV4ms Daten-Nutzbarkeit am PC kann jedoch jederzeit verbunden,

betrieben, dargestellt und beendet werden. Dies hat keinen Einfluss auf die AV4ms Funktion!



     Das umgerüstete AV4m+ benötigt den PC-Anschluss für meine Abschluss-Kontrollen.

       Der PC-Anschluss dient später zum UPDATE oder evtl. zum Firmware UPGRADE,

                   um daraufhin die Zellendaten auch am Rechner anzuzeigen usw.



Ein UPDATE der Firmware x.74 ist jedoch schon seit 2014 nicht mehr erforderlich!



Firmware UPGRADE ändert das AV4m+ (ohne Datenausgang) in AV4ms (mit Datenausgang).

Ein Firmware UPDATE ändert z.B. die bisherige Firmware-Kategorie z.B. von x.69 auf x.74.



Firmware UPDATE ist immer kostenlos und erfolgt auf Anfrage.



UPDATE kann  der Kunde zwar auch selbst einspielen, aber besser ich mache das, weil ich

dann kostenlos auch die Gesamt-Gerätefunktionen sicherheitshalber überprüfen kann.

Nur Portokosten entstehen für den Kunden herbei.



Entscheidungs-Hilfe zur Geräte-Auswahl: AV4m+ oder AV4ms für Ihre Akku-Anwendungen:



Die Daten-Übertragung zum PC / Rechner nutzt das RS9 Datenkabel (am 9-pol COM Eingang),

oder zusätzlich den RS-232 / USB-Adapter DA-70156 zum USB COM Eingang des Rechners.



Dieser kann ein WIN oder MAC oder LINUX Rechner sein, oder auch der RASPBERRY PI,

der stets über LAN zusammen mit dem PC- / MAC- / LINUX-Rechner funktioniert.



Es können gleichzeitig auch 1 bzw. 2 Rechner und / oder zusätzlich auch der RASPBERRY PI

die AV4ms Zellendaten empfangen und eigenständig verarbeiten, mit der Anzeige-Software.



Zur Daten-Verteilung dient der Y-Adapter direkt am AV4ms Datenanschluss sowie das hierbei

nötige (weitere) Datenkabel RS9 zum Transport der RS-232 Zellen-Daten zum PC oder PI.



Ohne einen 9-pol Anschluss am Rechner wird zusätzlich der

RS-232 / USB-Adapter DA-70156 benötigt für den COM Dateneingang über USB.



Ein AV4ms und AV4m+ Gerät benötigt jedoch für seinen autonomen Betrieb keinen externen

Rechner, ist also immer vom PC usw. unabhängig und eigenständig voll funktionsfähig!



Nur die dauerhafte 12V Stromversorgung ist für die vollständige Zellenbehandlung nötig.

Bei schwieriger / inkonstanter Netzversorgung kann von einer speziellen USB Powerbank

(mit 12V Ausgang ohne Abschaltung! für das AV4m+ / AV4ms) uns zusätzlich auch

der autonome PI Dauerbetrieb über USB stromversorgungsmäßig abgesichert erfolgen.



Dieser spezielle 12V USB Powerbank-Ausgang darf sich nämlich nicht abschalten, wenn das

AV4ms / AV4m+ Gerät momentan nur sehr wenig Strom bei 12V benötigt, z.B. beim Entladen

der Akkus sowie bei Lade-Erhaltung und bei den kurzen Betriebs-Umschaltpausen.



Daher empfehle ich diese beiden speziellen XT-POWER USB Akkus.



Dessen Netzteil versorgt / ladet einerseits diese spezielle XT-POWER USB PowerBank.



Andererseits werden während dem Laden des internen USB Akkus auch gleichzeitig der 12V

Ausgang sowie dessen beide normale USB A Anschlüsse dauernd versorgt / gepuffert.



Diese USB PowerBank liefert GLEICHZEITIG und Strom-Last-unabhängig die (einstellbare)

12V Versorgung zum AV4ms / AV4m+ Gerät. Außerdem werden zusätzlich / gleichzeitig auch

die normalen USB-A Ausgänge dauernd versorgt.



Bei instabiler oder fehlender Netzversorgung oder bei zeitweisem Netz-Ausfall wird dadurch die

dauernde / Langzeit-12V Stromversorgung für das AV4m+ / AV4ms und für den PI sichergestellt.



Das ist besonders wichtig im Langzeit-Betrieb, z.B. bei der RECYCLE Zellen-Optimierung,

denn diese kann Zellenleistungs-abhängig auch mal ca. 20 - 50 Stunden jeweils andauern.



Die Art der Zellenbehandlung wird mit 2 von 3 Drucktasten eingestellt und gilt dann jeweils

für alle aktuell / momentan eingelegten 1 bis 4 Zellen.



AA und AAA Zellen werden gleichzeitig automatisch - strom-mäßig - angepasst, aber stets

individuell behandelt. AAA wird über den (-)Minus AAA Kontakt erkannt (kleinere Ströme).



Der externe Rechner (WIN , MAC, PI) kann jederzeit zusätzlich und auch während des AV4ms

Betriebs die AV4ms Zellen-Daten empfangen / anzeigen und diese auch speichern, bei Bedarf.



Der externe Rechner und / oder der RASPBERRY PI kann somit jederzeit über das RS9 Kabel

und LAN an das AV4ms angeschlossen - oder auch vom Anschluss getrennt werden.



Jeweils auch während des bestehenden Rechner-Anschlusses werden jede Sekunde erneut

die ermittelten Zellendaten vom AV4ms abgegeben bzw. dann zusätzlich extern übernommen.



AV4m+ / AV4ms sind dadurch nicht in ihren eigenständigen Funktionen beeinflusst, es erfolgt

keinerlei Steuerung / Kontrolle vom externen Rechner. Dieser ist hierbei nur Daten-Empfänger.



Bild: AV4ms Gerät mit dem RS9 Daten-Kabel (oben), Stromversorgungs-Kabel (hinten).



Das AV4ms Gerät bietet - im Gegensatz zum AV4m+ Gerät - einen frei geschalteten

Zellendaten-Ausgang (RS-232). Aktuell ist bereits seit 2014 die Firmware x.74.



Das AV4ms liefert ständig die jede Sekunde fortlaufend intern neu und individuell

ermittelten und im Display angezeigten Zellen-Daten, ab dem Anschluss-Zeitpunkt

über seine frei geschaltete RS-232 Datenschnittstelle zur zusätzlichen weiteren externen

Verarbeitung / Anzeige an den externen Rechner.

Das kann ein WIN oder MAC oder LINUX oder RASPBERRY PI sein.



Jede Sekunde werden je Zelle neue, vollständige Zellendaten erzeugt / bereit gestellt.



Diese  ZUSÄTZLICHE externe Daten-Nutzung steht ab dem Anschluss-Zeitpunkt

zum Rechner / bzw. zum RASPBERRY PI zur Verfügung, auch im Langzeit-Betrieb!



Diese zusätzliche, externe, unabhängige Daten-Nutzung kann:



1. Jederzeit verbunden / begonnen / unterbrochen / beendet werden. Das hat keinen Einfluss

    auf die individuelle und autonome Zellen-Bearbeitung durch das AV4ms (sowie beim AV4m+).



2. Grafisch im zeitlichen Verlauf, auch unterschiedlich, können Zellendaten-Anzeigeformate

    am Rechner auch skaliert und farblich wählbar angezeigt sowie gespeichert werden.



3. Außerdem können dieselben AV4ms Zellen-Daten (nach dem Y-Adapter /-Verteiler) auch

    gleichzeitig / parallel vom weiteren PC oder mit dem RASPBERRI PI gespeichert werden.



4. Zusammen mit dem RASPBERRY PI können zusätzlich weitere, vom PI errechnete Zellenwerte

    mit den RASPBERRY PI LINUX-Programmen AV4ms Zellen-Inspektor / AV4ms Zellen-Analyse

    jeder eingelegten Zelle ZUSÄTZLICH am Rechner angezeigt oder wahlweise gespeichert werden.



5. Der autonome PI Betrieb erfordert einen LAN-Anschluss und muß vom PC Browser gestartet

    werden über die Netzwerk-Adresse des PI . Anschließend ist der PC nicht mehr erforderlich.

    Das Erkennen der PI Netzwerk-Adresse erfolgt z.B. mit dem Programm Super Scan.



6. Nach dem Start des PI vom PC aus kann der Rechner zwar (weiterhin verbunden) anzeigen,

    oder nach dem Start auch getrennt und später wieder verbunden / angeschlossen werden,

    denn der PI läuft nach dem Start immer autonom weiter und benötigt dazu keinen PC-Betrieb.



7. IDEALE USB-POWERBANK Nutzung u.a. mit SOLAR-Leistung

      Hier ist eine weitere Nutzbarkeit des AV4m+ / AV4ms Gerätes beschrieben, zusammen mit

    der USB PB Powerbank von Fa. XT-Power, u.a. mit SOLAR-Versorgung für unabhängigen

    Betrieb des AV4m+ / AV4ms auf Reisen / unterwegs ohne Netzversorgung.





Nach oben zum Anfang



---



AV4m+ / AV4ms Geräte-Informationen

Ein neuer, leistungsfähigerer Prozessor sowie die dazu erforderliche Steuer-Software

(Firmware x.74) wurde dazu nötig. Das ist Teil meiner umfangreichen Geräte-Umrüstung.

Der RS-232 Datenanschluss ist auch zu meiner Geräte-Abschluss-Prüfung nach der

Umrüstung erforderlich.



Nach meiner Umrüstung zum AV4m+ oder AV4ms bekommt ein solches Gerät zusätzlich

weitere 24 Monate Gewährleistung, auch als Alt-Gerät (AT3+, AV4, AV4m)!



Die PRAXIS-Ergebnisse auch meiner langjährigen anspruchsvollen Profi-Kunden

bestätigen laufend, dass die besonderen Funktionen des AV4m+ / AV4ms Gerätes

stets optimal nutzbare NiMH Akkus sicherstellen können - wenn TE verhindert ist.



Wichtig ist dabei, dass der Anwender die im Display angezeigten Zellenwerte

beachtet, vor allem auch deren mögliche Unterschiede zueinander, z.B. von

"erwarteten - zueinander gleichen" Zellen!



Wenn aber keine (fast) identischen Zellenwerte im Display angezeigt werden,

dann bieten AV4m+ / AV4ms viele Möglichkeiten, jede einzelne Zelle sehr genau

zu vermessen und daraufhin GLEICHARTIG NEU zu PAAREN als neuen,

ZUEINANDER GLEICHEN Zellensatz.



Es ist zu empfehlen, den neu - ZUEINANDER GLEICH - gepaarten Zellensatz:

a)  Unverwechselbar zu markieren (Farbe, Zahlen, Punkte usw.).

b)  IMMER gemeinsam laden - lagern - benutzen - pflegen.

c)  Die AV4m+ / AV4ms Display-Anzeigen der Zellenwerte beachten

     und kontrollieren, ob die jeweils / momentan angezeigten Zellenwerte

     je Schacht weiterhin ZUEINANDER GLEICH sind.

d) Das ermöglicht die laufende Kontrolle, ob sich der zueinander

    GLEICH gepaarte Zellensatz weiterhin zueinander GLEICH verhält!

e) Die wesentlichen / wichtigen individuellen GLEICHEN Zellenwerte sind:

Auch muss die Galvanik der AA (-)Minus-Kontakte keine dunkel-gelblichen Flächen

haben! Wenn diese silbrige Kontakt-Oberfläche abgerieben ist, dann sollten diese

(-)AA-Kontakte erneuert werden (inkl. dem dahinter verklebten Temperatur-Sensor).



Diese Kontakte werden nämlich dadurch unterschiedlich hochohmig und verursachen

deshalb zu niedrig angezeigte MES Spannungswerte beim Test-Entladen.



Man kann den Kontakt-Galvanik-Abrieb sehr reduzieren, indem man die Zelle zuerst

am Minus-Pol anlegt und erst danach den (+)Pol der Zelle eindrückt. Das verhindert

das Reiben am (-)Kontakt erheblich.



Dadurch können viele Jahre guter Kontaktierungs-Nutzbarkeit erreicht werden.



Der aufwändige AA (-)Kontakte-Tausch kostet 15 EUR zusätzlich.



Nur dann, wenn ENTLADE-leistungsfähige ZUEINANDER GLEICHE Zellen den

Zellensatz bilden, nur dann können sie sich im täglichen Betrieb auch ZUEINANDER

GLEICH verhalten und ihre hohe ENTLADE-Zellenleistung jahrelang zuverlässig erreichen!



ALLERDINGS --- auch DAS sind meine NiMH PRAXIS-ERGEBNISSE:



Sobald eine NiMH Zelle auch nur eine einzige zu tiefe Entladung TE auf <1.0V / Zelle

erleben musste, wird sich eine solche zu tief entladene NiMH in ihrer ENTLADE-

Leistung - sehr / rasch!! - und vor allem DAUERHAFT!! verschlechtern!!!



Fakt:

Auch AV4m+ / AV4ms Geräte können diese TE Tiefentladungs-Schäden

niemals beseitigen / ungeschehen machen!!!



Jedoch werden stets - präzise auf ca. 1% - sehr genau ermittelte Zellenwerte

angezeigt, so dass man jederzeit als Anwender die identische / gleiche Zellensatz-

Paarung im laufenden Betrieb erkennen / kontrollieren kann - um die Paarung

anschließend aus ZUEINANDER GLEICHEN Einzelzellen zusammen zu stellen.



Denn zu tiefes Entladen TE von NiMH beschädigt / zerstört IMMER die inneren

Kobalt-Strukturen, die erst den niedrigen NiMH Innenwiderstand Ri ermöglichen.



Diese NiMH Hochohmigkeit wegen zu tiefem Entladen TE verschlechtert

sehr, z.T. extrem, die NiMH ENTLADE-Leistungsfähigkeit - DAUERHAFT!



Allerdings wird aufgrund der (ca. 1%) sehr genauen AV4m+ / AV4ms Zellen-

Behandlungs-Messungen stets sehr genau aufgezeigt, ob / wie sich

das ENTLADE-Verhalten dieser Zelle verändert / verschlechtert hat,

bzw. welche Rest-ENTLADE-Leistung die einzelne Zelle noch abgeben kann.



Die gute / dauerhaft niedrige Zellen-Kontaktierung ist dazu erforderlich!



TE verursacht nämlich IMMER:

-- Sehr geringe Entlade-Ah

-- Niedrige MES Mittlere Entlade-Spannung = Kundengerät beendet vorzeitig!

-- Hohe SE Selbstentladung = Lagerung nur Tage / Stunden, anstatt Monate!

-- (Sehr) geringe Zyklen-Anzahl



DAS können sogar auch bei der gleichen Zellentype leider sehr extrem

unterschiedliche Dauer-Folgen sein, mit denen das Verbraucher-Gerät / der

NiMH Akku-Anwender anschließend ständig konfrontiert sein wird, weil TE

IMMER die NiMH ENTLADE-Leistung rasch verschlechtern / zerstören wird.



DAS IST FAKT!!!



Diese TE-Folgen müssen jedem NiMH Anwender deutlich bewusst

sein - IMMER! Denn das ist eine NiMH Eigenheit, die nun mal besteht.



Manche Anwender mögen das zwar ignorieren, jedoch nichts und niemand

weltweit kann die NiMH TE Zellenbeschädigung ungeschehen machen - leider!



Dabei ist es soooo einfach, jede TE Tiefentladung sicher zu verhindern:



RECHTZEITIG NACHLADEN - jederzeit und aus jedem Teil-Entladestatus!



NiMH muss vor dem Laden nämlich nicht entladen werden. Es reicht völlig aus, das

kontrollierte Entladen - Laden - RECYCLE - alle paar Monate der Zelle zu gönnen.

Danach die ermittelten ENTLADE-Werte Ah und MES ablesen, zuordnen und bewerten!



AV4m+ / AV4ms RECYCLE-Optimierung erfolgt automatisch, nach Tastendruck >4 sec!



---



JEDE Zelle wird vom AV4m+ / AV4ms Gerät IMMER umfassend EINZELN

und INDIVIDUELL behandelt. Die Behandlung der eingelegten Zellen beginnt stets

gleichzeitig und gleichartig  - IMMER aber wird jede Zelle INDIVIDUELL behandelt!



Die Behandlung endet immer individuell mit VOLL-Laden (inkl. Nachlade-Kontrolle).

Die Behandlungsdauer ist dadurch abhängig von der Zellen-Eigenschaft.



Jede Akku-Optimierung benötigt nun mal ZEIT - und etwas Sorgfalt - ohne Ausnahme.

Mancher Anwender kann / will das (anfangs) (noch) zwar nicht zugestehen, stellt jedoch

schon bald selber fest, dass die AV4m+ / AV4ms Zellenbehandlung stets optimale

Ergebnisse erbringt - man sollte die Display-Werte zum eigenen Vorteil beachten!



Die Zellenbehandlung der Schächte beginnt gleichzeitig und gleichartig -- erfolgt aber

stets individuell für alle jeweils eingelegten - auch mit dem UZHK behandelten - Zellen.

UZHK ist mein externer Zellen-Klemm-Halter für jeweils eine C bzw. D Zelle.





Nachfolgend typische Nutzungs-Möglichkeiten, die das AV4m+ / AV4ms bietet:



Im eigenen Interesse sollten auch Sie optimal diese vier möglichen AV4m+ / AV4ms

Zellen-Behandlungs-Arten für Ihre Nickel-basierten Akkus (NiMH und NiCad) nutzen:

1 -- Nur LADEN. Ohne Bedienung, Laden beginnt automatisch (Einlegen der Zelle(n).

2 -- ENTLADEN - LADEN. Kontrolle: Rest-Entlade-Kapazität der Zelle vor dem Laden.

3 -- LADEN - ENTLADEN - LADEN. Beschleunigte ENTLADE-Leistungs-Kontrolle.

4 -- RECYCLE. Automatische Zellen-Maximierungs-Zyklen als Voraussetzung für

                          eine nötige PAARUNG zum ZUEINANDER GLEICHEN Zellensatz.

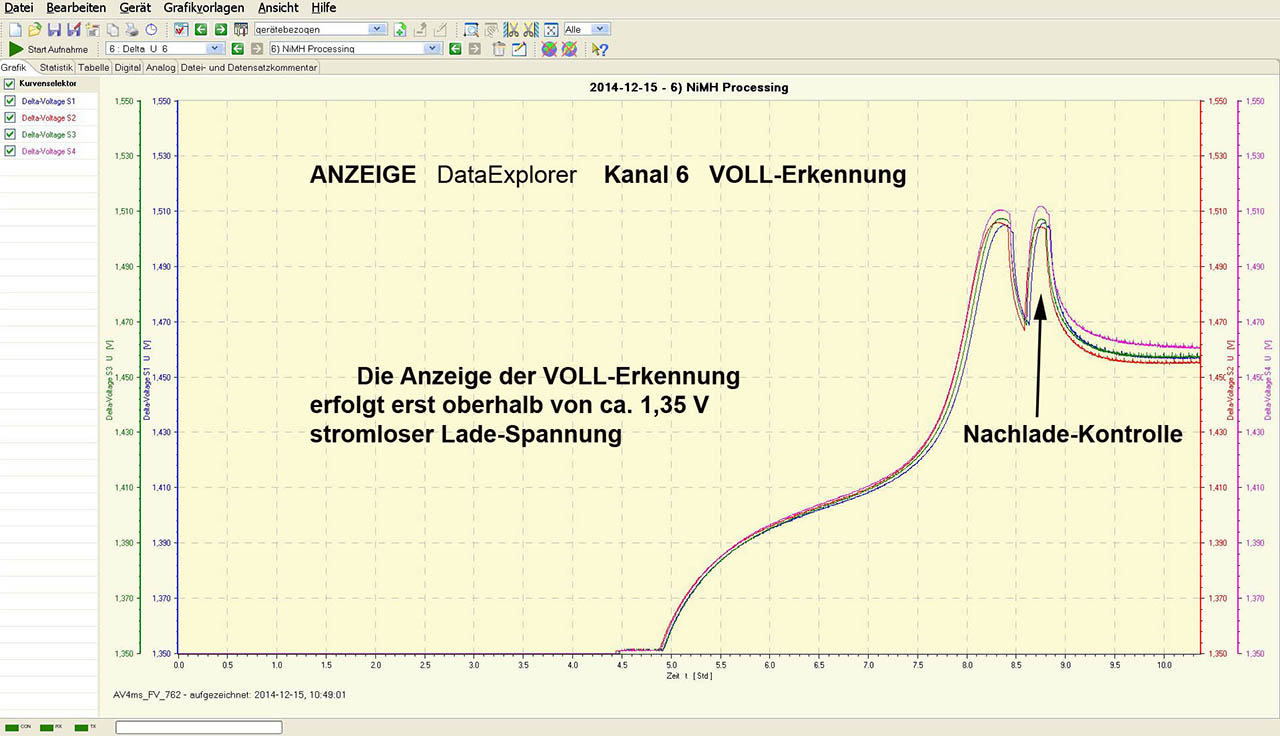

Jedes Laden endet nach dem automatischen Lade-Ende mit genauer Nachlade-

Kontrolle, um die maximale VOLL-Ladung sicherzustellen - ohne Überladung!



---



Alle Schächte zeigen jeweils dieselbe Art der 3 möglichen Zellen-Werte zeitgleich an.



Es werden dabei gleichzeitig je Zelle die je Sekunde jeweils neu ermittelten Zellen-

Werte angezeigt, als 3-fache Anzeige-Sequenz, während die Stromversorgung besteht:

a) Kapazität (Ah-Symbol).

b) Spannung (nach dem "U").

c) Zeit (Uhren-Symbol).



Die Laufbalken im Akku-Symbol je Schacht weisen diese Werte zu:

Aufsteigende Balken       = LADE-Werte

Absinkende Balken         = ENTLADE-Werte

Dauernd VOLLE Balken = Zelle VOLL geladen, Behandlung abgeschlossen.



Die CAP Taste ruft die ERGEBNIS-Anzeige auf (Werte jeweils 1x wiederholt).

Doppel-Balken                = ERGEBNIS-Werte (nach dem RECYCLE)

Aufsteigende Balken      = LADE-Werte

Absinkende Balken         = ENTLADE-Werte

Diese ermittelten Zellen-Werte-Anzeigen erleichtern sehr den Vergleich.



Oberster Balken fehlt:

1. "PAU"sen-Dauer zur Abkühlung. Diese Zelle wurde sehr warm.

    Es wird aber immer mit der optimalen VOLL-Ladung beendet, auch wenn das wegen

    der dadurch verursachten längeren ABKÜHL-Pausen einige Stunden länger dauert!

2. Zellenspannung (Laden=stromlos) hat noch nicht 1,35 V erreicht nach dem Ladebeginn!



Diese jeweils gleichartige momentane Display-Anzeige-Folge je Schacht für die jeweils

eingelegten Zellen ist die laufende Kontrolle, ob evtl. Werte-ABWEICHUNGEN der

Zellen ZUEINANDER bestehen!



Denn immer wird je Schacht der momentan erreichte Zellen-Wert angezeigt, so dass

man Werte-Unterschiede je Schacht sofort erkennen kann - weil ja die Behandlung stets

gleichzeitig und gleichartig beginnt, aber dann individuell je Zelle weiterhin erfolgt!



Wenn aber Zellen in ihren erreichten Werte zueinander unterschiedlich sind (Ah-Wert,

MES-Wert), dann kann man - nach dem RECYCLE-Ende - nur vermessene, zueinander

GLEICHE Zellen neu paaren zum künftig ZUEINANDER GLEICHEN Zellensatz.



Wichtig zu wissen ist, ob / wie sich ein zuvor GLEICHER Zellensatz nun geändert hat.



Ideal sollte man deshalb nach dem RECYCLE kontrollieren, ob / Anzeige weiterhin:

ENTLADE-Ah >90% des angegebenen Ah-Wertes ist / die zugehörige MES =>1,18 Volt.



Am besten erfolgt das erneute GLEICHE PAAREN von Zellen mit identischen

ENTLADE-Werten NACH der jeweiligen automatischen Zellen-Optimierung durch

die Betriebsart RECYCLE (DIS Taste > 4 sec drücken).



Als Anwender des AV4m+ / AV4ms Gerätes erhält man laufend sehr genau

ermittelte Leistungs-Daten jeder individuell behandelten NiMH Akku-Zelle.



Ich empfehle, diese Zellendaten kennen zu lernen / zu notieren und zu nutzen

zur individuellen Zellen-Gleichheits-Bewertung.

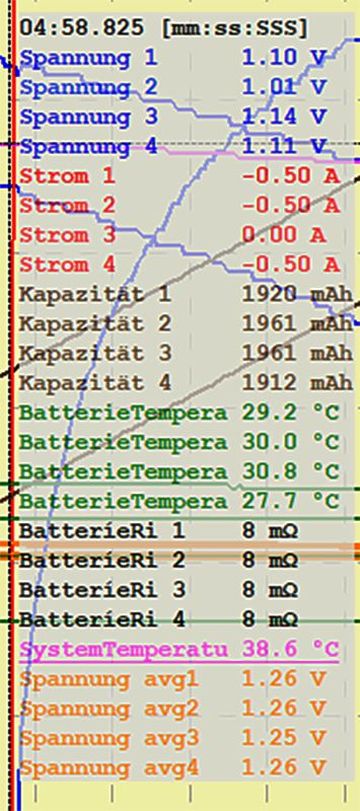

Hierzu dient u.a. die ständige 3-fache Anzeige-Folge im Geräte-Display

der ermittelten Werte von jeder der gleichzeitig behandelten NiMH Zellen:

Ah-Wert, Spannungs-Wert (nach dem "U"), Zeit-Wert sind maßgeblich.



Die zeitgleiche, aber individuelle Zellenbehandlung ermöglicht es bei den

eingelegten Zellen, dass dadurch die eventuellen Unterschiede der

Zellenwerte zueinander sofort ersichtlich sind.



Bei den im Display jeweils momentan angezeigten, gleichartig ermittelten

Werten ersieht man dadurch sofort, ob sich Unterschiede zu anderen Zellen

ergeben haben.



Denn ungleiche Zellenwerte sind immer ein Anlass, mit der RECYCLE

Zellen-Optimierung einzelne Zellen sehr genau (typ. 1%) zu vermessen.



Daraufhin kann man den Zellensatz evtl. NEU PAAREN mit ZUEINANDER

GLEICHEN weiteren Zellen zum ZUEINANDER GLEICHEN Zellen-Satz.



Das mag anfangs etwas aufwändiger erscheinen, aber das ERGEBNIS

ist eindeutig die zuverlässige und sehr hohe Zellensatz-Nutzbarkeit.



Es lohnt sich also, die individuelle Leistungsfähigkeit aller vorhandenen

Akku-Zellen genau kennen zu lernen.



Nach oben zur Übersicht



NiMH Zellen-Art und -Kapazität:

Der Trend zu höherer Kapazität bei geringerer Zyklenanzahl ist zwar für manchen

Anwender immer wieder ein Thema bei der Akkuzellen-Auswahl.



Doch VORSICHT:

Es werden zwar am Markt z.B. auch 1000 Zyklen bei 930 mAh der AAA Zelle angeboten.

Ähnlich ist das bei der AA Zelle mit z.B. 2550 mAh, die aber nur ca. 500 Zyklen liefern kann.



Solche Werte-Angaben können jedoch durchaus Nachteile beinhalten, denn:



Es sind dadurch meist "nur" 500 Zyklen bestenfalls nutzbar.

Diese sind aber auch immer nur dann verfügbar, solange die einzelne Zelle nicht überlastet,

und vor allem NIEMALS zu tief entladen wurde.



Im Vergleich dazu liefert FUJITSU FDK die besten NiMH LSD Zellen seit Jahrzehnten.

Bestens bewährt ist die 2000 mAh Zelle, AA Baugröße, Type HR-3UTC, bei ca. 2100 Zyklen.

Vergleichbar ist dies bei der AAA Bauform HR-4UTC mit 750 mAh bei rund 2100 Zyklen.



Diese hohe Zyklen-Anzahl bei diesen LSD Zellen (LSD = sehr geringe Selbstentladung SE)

beinhaltet vollständiges Laden und Entladen.



Erfolgt aber nur eine Teil-Entladung, dann erhöht sich dadurch die nutzbare Zyklen-Anzahl.



Ich nutze heute immer noch die ersten ENELOOP Zellen aus 2006 mit fast gleichen Werten!



Information zu den sehr guten NiMH LSD Akkus von FUJITSU FDK:

FUJITSU FDK-Akkus sind seit dem Verkauf von SANYO an PANASONIC vor Jahren

die Nachfolger der Original SANYO ENELOOP Akkus, den bekannten NiMH LSD Akkus

von SANYO (Zellen Made in JAPAN!!).



FUJITSU FDK hat jedoch zuvor bereits jahrelang auch die ENELOOP für SANYO hergestellt!



Nach dem Verkauf vor Jahren von SANYO an PANASONIC liefert FUJITSU FDK weiterhin

dieselben exzellenten NiMH LSD Zellen, aber nun mit eigener Typenbezeichnung, siehe hier:



Höher kapazitive AA Zellen als ca. 2000 mAh sind aber (viel) anfälliger vor allem bei

Tiefentladung TE <1,0 Volt / Zelle und beim Überladen.



Nur wenn der Anwender sehr sorgsam die Zellen nutzt, sind 2100 bzw. 500 Zyklen erreichbar!



Sorgsam bedeutet vor allem:

Keinerlei zu tiefes ENTLADEN zulassen unter 1,0 Volt jeder einzelnen Zelle!!!

Deshalb: RECHTZEITIG NACHLADEN!!!



Es hängt nämlich einerseits vor allem von den verwendeten Verbrauchern ab, ob sich diese

sicher rechtzeitig / bei 1,0 V/Zelle abschalten, um zu tiefes Entladen auszuschließen.



Denn es wird bei Tiefentladung TE IMMER jede NiMH Zelle - z.T. massiv - beschädigt oder

sogar sofort zerstört -- DAS IST FAKT, muss jedem NiMH Anwender IMMER bewusst sein!

Der Anwender hat dadurch die Pflicht, RECHTZEITIGES NACHLADEN zu veranlassen!!!



Andererseits, wenn der Anwender bei einem Zellen-Satz nicht konsequent auf die

ZUEINANDER GLEICHE Zellen-PAARUNG mit anderen, zueinander GLEICHEN Zellen

achtet, oder wenn teilweise geladene und voll geladene Zellen zusammen genutzt werden,

dann wird die zuerst leere / entladene Zelle vorhersehbar zu tief entladen und dadurch

vorhersehbar IMMER dauerhaft geschädigt!



JEDE Tiefentladung TE bei NiMH verursacht nämlich IMMER

massive Zellenschäden. Diese äußern sich in verschiedenen Kombinationen:

-- Deutliche bis extreme andauende Hochohmigkeit Ri - fast immer steigt der Ri stark an!

    Hochohmigkeit verursacht immer eine sehr niedrige Nutzspannung, die manchen

    Verbraucher veranlasst, sehr früh abzuschalten, oder er lässt sich trotz VOLL-Ladung

    nicht mehr einschalten!

-- Viel weniger Zyklen, die Zellenlebensdauer erreicht nur Tage / Wochen / Monate, statt Jahre.

-- Extrem hohe Selbstentladung SE. Bald nach dem Laden ist die Zelle weitgehend entladen.

-- Sehr verändertes Lade-VOLL-Ladeverhalten jeder TE Zelle. Übliche Routine-Lader, die nur

   nach dem Minus Delta U Verfahren bewerten, verursachen dadurch schädliches Überladen!

   Das Überladen ist beim AV4m+ / AV4ms sicher verhindert!

-- Jede NiMH Zellen-Art / -Bauform / Zellengröße wird ohne Ausnahme bei TE stark

    beschädigt, unabhängig vom NiMH Hersteller / Zellen-Type!

-- Diese TE Zellen-Beschädigung kann durch keinerlei Verfahren / Gerät beseitigt werden,

   im Gegenteil. JEDE folgende weitere TE verschlechtert die verbliebene Zellenleistung!



Zellenschädigung durch TIEFENTLADUNG TE bei NiMH gibt es nämlich IMMER schon!



Mancher Anwender kennt das (noch) nicht, oder diese eindeutigen Schäden der

TE Tiefentlade-Folgen werden sogar ignoriert!!



Meine AV4m+ und AV4ms beherrschen aber natürlich außer dem ENTLADEN auch das

LADEN bei jeder Art von NiMH LADE-Zellenverhalten perfekt, denn das LADE-VOLL-

Verhalten wird jede Sekunde und laufend unterschiedlich / mehrfach bewertet / gesteuert.



Hintergrund:

Mit zunehmender Elektronik in Akku-betrieben Verbrauchern steigt zwar die Anzahl der die

Akkus schützenden Verbrauchergeräte, jedoch: Es gibt einerseits viele Geräte am Markt,

die gar keine oder nur eine zu niedrig eingestellte Unterspannungs-Abschaltung haben.



Andererseits wirken Lampen / Kinderspielzeug als "programmierte Akku-Töter", weil

solche Geräte die Nickel-basierten Akkus vorhersehbar zu tief entladen können, wenn der

Anwender nicht rechtzeitig das Nachladen ausführen lässt, oder wenn fälschlicherweise

ZUEINANDER UNGLEICH GELADENE Zellen, oder Zellen mit unterschiedlicher NiMH-

ENTLADE-Leistungsfähigkeit gemeinsam als Zellensatz berieben werden!



ZUEINANDER ungleiche ENTLADE-Kapazität in Verbindung mit ungleicher MES, also

Zellen mit ungleicher Mitttlerer Entlade-Spannung sind oft die Ursache dafür, dass

mindestens die zuerst zu tief (auf <1,0 Volt / Zelle) entladene Zelle vorhersehbar und

dauerhaft, also unumkehrbar als TE Folge, massiv geschädigt wird!!



Die vielfältigen Reaktionen meiner oft anspruchsvollen Kunden zeigen es aber immer wieder,

dass mancher NiMH Akku-Anwender z.T. nur LADEN mit dem AV4m+ / AV4ms Gerät

ausführen lässt, obwohl AV4m+ / AV4ms auch die perfekte Zellenoptimierung inkl. genauem

ENTLADEN bieten.



Nach der individuellen RECYCLE-Zellen-Optimierung können mit der ERGEBNIS-Anzeige

auch die sehr wichtigen individuellen ENTLADE-Werte (Ah und MES) aufgezeigt werden.



GLEICHE ENTLADE-ERGEBNIS-Werte (Ah und MES) eignen sich zur GLEICHEN PAARUNG.

Man muss dazu aber das ENTLADEN auch starten (Taste DIS >4 Sekunden dauernd gedrückt).



Wenn die einzelne NiMH Zelle sich noch einigermaßen "normal" verhält, dann belassen viele

Anwender es dabei, nur zu laden - ohne die entscheidenden ENTLADE-Eigenschaften ihrer

Akku-Zellen zu erkennen / zu ermitteln - und diese OHNE GLEICHES PAAREN zu nutzen!



Denn oft erst wenn Anwendungs- oder Laufzeit-Probleme mit den betriebenen Akkus

auftreten, wird überlegt, woran das liegen könnte - zu spät bei wichtigen Situationen / Motiven!



Es ist ja dem AV4m+ / AV4ms Anwender überlassen, wie er seine Akkus behandelt / nutzt.



Vorteile der maximal möglichen Zellenbehandlung des AV4m+ / AV4ms Gerätes und

die ENTLADE-Leistungs-Bewertung sind jederzeit und umfassend genau möglich.



Als Anwender sollte man allen Akku- Zellen - aber auch sich selbst - diese Vorteile gönnen:

1. ENTLADE-Werte individuell von jeder Zelle kennen lernen (Ah >80-90%, MES >1,18V).

2. Hohe Zellenwerte bei GLEICHHEIT ZUEINANDER als Zellensatz (neu) PAAREN!



Die GLEICHHEIT der Zellenwerte ZUEINANDER ersieht man jeweils momentan angezeigt

im Display, denn stets beginnt die gleichartige Zellenbehandlung zwar gleichzeitig (nach

dem Einlegen - mit oder ohne Tasten-Druck), aber danach werden stets alle Werte

jeweils individuell bei jeder eingelegten Zelle ermittelt und angezeigt.



Nach oben zur Übersicht



Allgemein gilt:

Nur die momentan angezeigten LADE-Werte zu betrachten, das ist noch keine

umfassende Zellen-Beurteilung.

Das zeigt nur an, dass momentan das LADEN aller Zellen sich zwar (fast) GLEICH verhält.



Das ist jedoch nur als Zwischendurch-Betrachtung ausreichend zur momentanen LADE-

Kontrolle, ob z.B. eine Zelle sich anders verhält als die anderen Zellen des Zellensatzes.



Von mir gelieferte FUJITSU FDK Neu-Zellen (AA bzw. AAA) haben dieses wertemäßig

ZUEINANDER GLEICHE Verhalten beim LADEN und beim ENTLADEN - so weit, so gut.



ABER - auch das gehört dazu - ich MUSS es hier in aller Deutlichkeit aufzeigen:



Die nötige vollständige Kontrolle erfordert auch das genaue ENTLADE-Verhalten.



Das Entladen muss aber mit Tastendruck bewusst manuell je Zellensatz veranlasst werden

(die CYCLE Taste >4 sec dauernd gedrückt startet die RECYCLE-Optimierung).



Das ENTLADEN (unter Prüf-Last) wird sich jedoch sehr extrem ändern / verkürzen,

wenn die NiMH Zelle jemals zu tief, also auf weniger als 1,0 Volt / Zelle entladen wurde!



Auch einmaliges zu tiefes Entladen <1,0 Volt / Zelle reicht schon bereits aus,

diese Zelle UNKORRIGIERBAR und somit DAUERHAFT z.T. massiv zu schädigen!!!



DAS ist ein Naturgesetz, es betrifft ALLE NiMH Akkuzellen!!!



Man kann TE, also das zu tiefe Entladen, als Anwender zwar ignorieren, aber man kann

die NiMH Zellen-Schädigung durch TE NICHT verhindern!!



Kein Gerät und kein Verfahren weltweit kann durch TE beschädigte Zellen wieder

in den Neuzustand zurück bringen - auch das ist FAKT!



Man muss dann logischerweise mit der verbliebenen ENTLADE-Restleistungsfähigkeit der

TE-geschädigten Zelle künftig noch zurecht kommen - können.



Weil das aber so ist, deshalb bieten AV4m+ / AV4ms zusätzlich zum LADEN auch alle

Klärungs-Möglichkeiten, die noch nutzbaren / wesentlichen ENTLADE-Werte jeder

einzelnen Zelle genau zu ermitteln.



Der Anwender kann daher diese Zellen mit RECYCLE prüfen, um ZUEINANDER GLEICHE

Zellen zu ermitteln und daraufhin neu PAAREN zum ZUEINANDER GLEICHEN Zellensatz.



Das sollte der Anwender mit dem AV4m+ / AV4ms Gerät seinen Akku-Zellen gönnen, auch

wenn es etwas ZEIT braucht. Sorgfalt und Gründlichkeit sind ein sehr großer Anwender-Vorteil!



Nur nachdem allen Zellen des Zellensatzes die RECYCLE Optimierung absolviert haben,

ist diese GLEICHE Zellensatz-PAARUNG möglich mit den ermittelten Ah- und MES-Werten.



Das RECYCLE-Verfahren kann aber je nach Zellenleistung auch mehr als 24 Stunden Zeit

erfordern, weil dabei Zellen-abhängig mehrere Zyklen ENTLADEN - LADEN automatisch erfolgen.



Das individuelle Zellenverhalten hierbei bestimmt die automatisch nötige Behandlungsdauer,

denn AV4m+ / AV4ms Geräte passen sich dem individuellen Zellen-Verhalten optimal an.



Nur die LADE-Werteanzeige für sich alleine ist nämlich nicht vollständig aussagefähig,

denn erst nach dem exakten Laden und Entladen mit der RECYCLE Zellen-Optimierung

kann eine vollständige Zellen-Bewertung begründet  ausgeführt werden.



Nachdem RECYCLE beendet ist (alle Balken dauernd VOLL angezeigt), und während die

Zellen sind noch im AV4m+ / AV4ms mit der letzten LADE-VOLL-Anzeige sind, bietet das

AV4m+ / AV4ms Gerät mit der ERGEBNIS-Anzeige von jeder Zelle den ermittelten

ENTLADE-Ah-Wert sowie die MES Mittlere Entlade-Spannung an (laufende Doppel-Balken!)



Die MES wird automatisch während der gesamten ENTLADE-Zeitdauer erstellt.

Diese MES ist nämlich ebenfalls unbedingt nötig zur umfassenden Zellen-Beurteilung.



Die ERGEBNIS-Anzeige nach dem RECYCLE wird mit der CAP Taste aufgerufen.

Mit absinkenden Doppelbalken wird zuerst der individuelle ENTLADE-Ah Wert angezeigt.



Anschließend folgt ein "U", danach wird der ermittelte Spannungswert der MES angezeigt.



Erst zusammen mit der MES lässt sich nämlich die Zellen-ENTLADE-Leistung eindeutig

darstellen. Saubere Zellenkontaktierungs-Flächen sind hierfür Voraussetzung bei

jeder einzelnen Zelle (+) und (-) sowie im Ladegerät und im Verbraucher!



Der Aufruf der je einmal wiederholten ERGEBNIS-Anzeige steuert keine Gerätefunktionen,

sondern nur die Anzeige der ermittelten Zellen-Werte.



Diese ERGEBNIS-Anzeige endet kurz darauf automatisch, kann aber jederzeit und erneut

aufgerufen oder einfach beendet werden (mit der CYCLE-Taste).



Nach oben zur Übersicht



Zellen-Bewertungs-Information:

GLEICHE Zellen haben ZUEINANDER ideal fast dieselbe hohe >90% Entlade-Kapazität.

Mehr als >80% Entlade-Kapazität sollten aber für eine gute Nutzbarkeit erreicht werden.

Referenz-Wert ist der auf der Zelle angegebene Ah-Wert.



Es können aber nur dann auch ENTLADE-Werte angezeigt werden, wenn zuvor mit

RECYCLE das Entladen veranlasst wurde (mehrfaches automatisches Entladen - Laden).



Dieser MES Wert ist mehrfach bedeutsam, denn die Zellen-MES bewertet die gesamte

jeweils letzte individuelle ENTLADE-Dauer:

1. Der MES Wert, sollte >1,18 Volt sein, kann bis 1,25 Volt erreichen (Anzeige nach dem "U").

2. Unterschiede der Zellen zueinander dieses MES Wertes sollten so gering wie möglich sein,

    denn ideal haben alle Zellen jeweils einzeln denselben MES Zahlenwert (>1,18 V bis 1,25 V.)

3. Saubere Kontaktierung bei jeder Zelle und beim AV4m+ / AV4ms ermöglichen genaue Werte.



Erst nach dem ausgeführten RECYCLE, solange Zellen noch eingelegt sind und mit

ständiger letzter Lade-Anzeige (alle Balken dauernd VOLL) kann die stimmige ERGEBNIS-

Anzeige aufgerufen werden als gültige Zellen-Leistungsfähigkeits-Beurteilungs-Grundlage.



Saubere Kontaktierung ist für stimmige ERGEBNIS-Werte erforderlich!



Sie werden sehen, dass die "guten" Zellen >1,18 V MES haben, denn miese Zellen liegen

in der MES deutlich niedriger als 1,18 Volt.

Es sind außerdem große Unterschiede möglich zueinander bzw. zu den guten Zellen.



Hintergrund:

Entweder schwache Zellen mussten bereits - mindestens einmal - das zu tiefe Entladen TE

<1,0 Volt/Zelle erdulden, oder diese sind schon so alt bzw. haben ihre mögliche Zyklenzahl

bereits weitestgehend absolviert.



Denn durch Tiefentladung TE wird GRUNDSÄTZLICH JEDE NiMH Zelle IMMER:

a) Sehr bis extrem hochohmig. Das verursacht eine sehr niedrige MES. Wenn ein Verbraucher

    Strom aus dieser Zelle entnimmt, bekommt er dadurch nur sehr wenig Spannung, mit

    all den belastenden Folgen für den Anwender, abhängig vom Verhalten des Verbrauchers,

    wenn TE oder unsaubere Kontakte sehr wenig Spannung zum Betrieb verursachen.

b) Sehr hohe Selbstentladung (SE), oft kurz nach dem Laden ist diese Zelle fast entladen...

c) Es verbleibt deutlich weniger nutzbare ENTLADE-Kapazität (Ah).

d) Erheblich weniger Zyklen. Manche durch TE geschädigte NiMH Zellen können sogar

    nur noch ganz wenige Zyklen leisten / absolvieren, oder sie können bei extremer TE

    rasch vollständig taub / völlig inaktiv werden...



Hinzu kommt:

Sehr verschiedene Kombinationen von Einflüssen bewirken zusätzlich bei TE

von NiMH Akkus dauerhaft sehr unterschiedliche Zellen-Schäden, nämlich:

-- Unterschiedliche Entlade-TIEFE <1,0 Volt

-- Dauer jeder TE

-- Häufigkeit / Anzahl der TE

-- Zyklen absolviert

-- Zellenfabrikat

-- Zellen-Alter

-- KOMBINATIONEN von allen dieser Einflüsse können sehr extreme Folge haben!



Diese können je nach TE Einfluss auch sehr extremen / raschen Leistungsabfall verursachen.

Auch bei derselben Zellentype können sehr extrem unterschiedliche TE Auswirkungen

auftreten - die IMMER DAUERHAFT sind, also nie mehr korrigierbar bleiben!!



Nach oben zur Übersicht



ALLGEMEINE HINWEISE -- im eigenen Anwender-Interesse bitte beachten:



Das AV4m+ sowie das funktions-gleiche AV4ms Gerät zeigt ständig die

individuell und jede Sekunde erneut die ermittelten Zellen-Werte an, als

gleichartige 3-fach Anzeige-Sequenz gleichzeitig in jedem Schacht:

Ah - Spannung - Zeit, dies wird ständig wiederholt.



Die Laufbalken im Akku-Symbol ordnen diese Werte zu:

Aufsteigende Balken    = LADE-Werte

Absinkende Balken      = ENTLADE-Werte

Doppel-Balken              = ERGEBNIS-Werte (CAP nach der Zellenbehandlung).

Oberster Balken fehlt  = Dieser Schacht hat HOT erkannt, Zelle pausiert (Abkühlung).

Nach erneutem Einlegen einer Zelle in diesen Schacht wird HOT zurückgesetzt / normalisiert.



Nach oben zur Übersicht



Ein guter Zellensatz besteht aus einzelnen Zellen

mit HOHEN, aber ZUEINANDER GLEICHEN ENTLADE-Zellenwerten!



Nutzen Sie zu Ihrem Vorteil diese sehr genauen vier (4) AV4m+ / AV4ms Funktionen!



1.  Wiederholt die momentanen Anzeige-Werte beachten / ablesen, das sind individuell

     genau ermittelte Zellendaten! VERGLEICHEN Sie diese Zellenwerte ZUEINANDER.

     Der ENTLADE-Ah Unterschied sollte <5% sein und höher sein als 90% (min. >80%)!



2.  Nach Abschluss der RECYCLE Zellen-Optimierung - Balken dauernd voll angezeigt:

     Zellen sind jetzt noch im AV4m+ / AV4ms:

     Aufruf der ERGEBNIS-Werte mit der CAP Taste (wiederholt möglich):

     ENTLADE-Werte folgen mit absinkenden Doppel-Balken:

     a) Eintragen der Entlade-Ah jeder Zelle in die ERGEBNIS-Tabelle.

     b) Eintragen der MES Mittleren Entlade-Spannung je Zelle in die ERGEBNIS-Tabelle.



3.  Die MES Mittlere Entlade-Spannung (nach dem "U" angezeigt), sollte bei jeder Zelle

     höher sein als 1,18 Volt! Diese zugehörige MES Anzeige stimmt nur

     mit sauberer Kontaktierung jeder Zelle sowie beim Ladegerät!



Nur so sind nach dem ENTLADEN die individuell ZUEINANDER GLEICHEN Zellen

erkennbar.

Danach erst kann man ZUEINANDER GLEICHE ZELLEN (neu) PAAREN,

zum ZUEINANDER GLEICHEN Zellensatz.



---



Bestimmende Gründe meiner aufwändigen Umrüstungen:



Nach jahrelanger Erprobung und vielen Dauer-Tests war es mir möglich,

durch die sehr aufwändige Umrüstung auf meinen AV4m+ / AV4ms Bauzustand

alle System-Fehler und Werte-Anzeige-Abweichungen der MEC Serien-Geräte

zu beseitigen.



Nur ich kann diese Umrüstung ausführen. Ab Werk MEC ist dies wegen geringer

Stückzahl nicht wirtschaftlich.



Das serienmäßige MEC Gerät AV4m, AV4 und AT3+ hat mehrere (alte) Systemfehler,

die vor allem abhängig sind vom individuellen Zellen-Verhalten.

Dieses kann sehr extrem verschieden sein, je nach Zelle und deren Nutzung!



1. Lade-Abbruch trotz VOLL-Lade-Anzeige, wenn die Zelle zu warm wird.

2. Zellen werden nicht immer VOLL geladen, obwohl VOLL-Laden angezeigt wird.

3. Anzeige-Fehler der Ah-Werte bis zu 10%

4. Entlade-Ende zu niedrig, dadurch Trend zum zu tiefen Entladen <1,0 Volt



Erst mit dem neuen, leistungsfähigeren Prozessor ist das zusammen mit unserer

sehr vielseitigen, umfassenden Firmware x.74 erreicht. Aber nur zusammen mit

der nötigen, angepassten Hardware werden zuverlässig mit dem AV4m+ / AV4ms

Gerät auch sehr unterschiedlich mögliche NiMH Akkuzellen-Funktionalitäten

vollständig erfasst.



Das AV4m+ / AV4ms System ermittelt stets aktuell (jede Sekunde erneut) das z.T. sehr

unterschiedlich mögliche NiMH Zellenverhalten individuell sehr genau bei jeder Zelle.



Nur dadurch werden sicher / zuverlässig alle Zellen-Eventualitäten präzise beherrscht.



Die umfassende AV4m+ / AV4ms Zellenkontrolle / -Steuerung ermöglicht es, IMMER

sehr genau und ohne Zellen-Belastung die einzelne Zelle auf ihre maximal mögliche

Leistungsfähigkeit zu bringen -- wenn das fallweise eine Zelle überhaupt noch

ermöglichen kann - wegen zu tiefem Entladen TE / falscher Zellennutzung.



Automatische Zeit- und Stromsteuerungen sind hierbei ebenfalls genutzt.

Das individuelle Zellenverhalten beim Entladen UND vor allem auch beim Laden

wird jede Sekunde wiederholt / umfassend ermittelt / bewertet / angezeigt.



An der GLEICHHEIT ZUEINANDER der jeweils momentan angezeigten individuellen

Zellenwerte (Ah-Spannung-Zeit) erkennt man schon im laufenden Betrieb beim

LADEN und vor allem beim ENTLADEN, ob ein Zellensatz zueinander GLEICH ist.



All das wurde hier nur von uns und in jahrelanger aufwändiger Labor-Praxis

erarbeitet. Unverändert seit 2014 mit Firmware- und Bauversion x.74 wird die

stabile und zuverlässige AV4m+ / AV4ms Gesamt-Funktion erreicht.



Die im Display angezeigten Momentan-Anzeige-Werte sind jede Sekunde erneuert

und individuell je Zelle ermittelt.



Sie, der Anwender, erhalten dadurch die sachlich begründete nötige Information

über das jeweilige individuelle Zellen-Verhalten beim individuellen LADEN und vor

allem auch beim ENTLADEN von jeder einzelnen NiMH Akku-Zelle.



Damit man das Gesamtsystem auch über die z.T. sehr lange nötige individuell

Behandlungsdauer einzelner Zellen nachvollziehen und darstellen kann, deshalb

ermöglicht die Firmware FW 4.74 des AV4ms es auch, die jede Sekunde

erneuerten individuellen Zellendaten grafisch im zeitlichen Verlauf am

Rechner-Monitor -- vielseitig wählbar -- darzustellen, wenn man das möchte.



Das AV4ms / AV4m+ Gerät benötigt keinen Computer zur Steuerung / Kontrolle.



Die zusätzliche grafische Übersicht des zeitlichen Behandlungs-Verlaufs KANN

man zusammen mit dem AV4ms zwar nutzen, doch das MUSS man nicht, denn

alle AV4m+ / AV4ms Funktionen laufen IMMER eigenständig ab, solange die

dauernde Stromversorgung besteht.



Der PC / MAC / bzw. RASPBERRY PI ist dabei immer als nur passiver Monitor

beteiligt, es gibt keine Rechner-Steuerung.



Viele Profi-Fotografen, Reporter, Ärzte, Militär, Polizei, Feuerwehr, aber auch

anspruchsvolle Privat-Anwender nutzen seit vielen Jahren meine umgerüsteten

AV4m+ / AV4ms Geräte, um ihre NiMH Akkus stets sehr genau zu erkennen

und immer optimal zuverlässig zu nutzen - nach GLEICHER PAARUNG.



Aber auch ganz normale Anwender sind begeistert von der sehr einfachen

Bedienung und den sicheren AV4m+ / AV4ms Funktionen.



Es zählt also nicht nur der Preis, sondern vor allem die sehr genaue individuelle,

zuverlässige Zellen-Leistungs-Information mit dem AV4m+ / AV4ms Gerät sowie

die damit erreichbare maximal mögliche NiMH Akku-Funktion in der

anspruchsvollen täglichen NiMH Akku-Nutzungs-PRAXIS!!



Hohe ENTLADE-Werte zu erreichen wird IMMER nur dann ermöglicht, wenn

die NiMH Zelle NIEMALS unter 1,0 Volt, also NIEMALS ZU TIEF ENTLADEN ist.



Das ist die vordringlichste NiMH Zellen-Behandlungs-Pflicht, die jedem NiMH

Anwender zwangsläufig auferlegt ist - im eigenen Anwender-Interesse.



Jede ladbare NiMH Einzel-Zelle ist u.a. erkennbar daran, dass vor dem

eigentlichen Ladebeginn innerhalb der ersten 18 Sekunden nach dem Einlegen

der Zelle - je Schacht in der Anzeige-Folge auch die anfangs unbelastete

Zellen-Leerlaufspannung vom AV4m+ / AV4ms Gerät direkt angezeigt wird,

also sofort nach dem Einlegen der Zelle.



Die automatische Zellen-Erkennung zum Laden erfolgt jedoch nur bei

einer höheren als 0,22 Volt Anfangs-Spannung!



Man kann aber mit 45 sec Dauer-Drücken der SEL Select Taste der Zelle

das Laden manuell zuweisen.



Wird dieser manuelle Ladestart von der Zelle angenommen, dann übernimmt

und beendet automatisch das AV4m+ / AV4ms Gerät das weitere individuelle

LADEN bis zum Abschluss der regulären VOLL-Ladung.



DANACH aber sollte man einer solchen Zelle (nach Abkühlung außerhalb vom

Schacht) das RECYCLE, die umfassende Zellen-Optimierung gönnen.



Dadurch erst kann man ermitteln, welche verbliebene ENTLADE-Kapazität und

die nötige hohe ENTLADE MES >1,18 Volt diese Zelle noch abgeben kann!!



Meist ist daraufhin wegen geringerer ENTLADE-Leistung eine erneute GLEICHE

Zellen-PAARUNG erforderlich, um einen neuen - zwar schwächeren,

aber dadurch ZUEINANDER GLEICHEN Zellensatz neu zusammen stellen!



Es sollte also ideal bei Ladebeginn je Zelle mehr als ca. 1,18 Volt angezeigt werden.



WICHTIG, um zu tiefes Entladen sicher zu verhindern:

NACHLADEN kann man jede NiMH Zelle JEDERZEIT / aus jedem Teil-Entladezustand.



Es muss also bei NiMH nicht das völlige Entladen im Verbraucher

vor dem NACHLADEN abgewartet werden!



Es reicht daher völlig aus, alle paar Monate - wenn Zeit dafür da ist, die

umfassende RECYCLE Zellen-Optimierung jeder NiMH Zelle zu gönnen.



Danach erst, solange sie noch eingelegt ist und dauernde Stromversorgung

weiterhin besteht, kann man in Ruhe die ENTLADE-ERGEBNIS-Werte

aufrufen (CAP Taste), notieren und beurteilen.



Daraufhin sollte man evtl. diese durch das RECYCLE individuell optimierten

und vermessenen Zellen erneut und mit GLEICHEN hohen ENTLADE-Werten

(Ah und MES) zum ZUEINANDER GLEICHEN Zellensatz NEU PAAREN.



Nur so kann es eine sehr lange NiMH Zellensatz-Nutzbarkeitsdauer (meist Jahre)

mit guter ENTLADE-Leistung bei jeder Nutzungs-Entladung ermöglichen, also

IMMER nur dann, wenn keinerlei zu tiefes Entladen, also KEIN Entladen

auf < 1,0 V jeder Zelle widerfahren ist, siehe zuvor.



DAS ist unabhängig von NiMH Zellentyp / -Hersteller!



Die vom Hersteller angegebene Nominal-Kapazität bezieht sich nach Norm

auf 5 Std. Entladedauer, also auf 20% Entlade-Strom = z.B. 0,2 Amp Entladen

bei 1,00 Ah Zellenkapazitäts-Angabe.



Bei der 2 Ah Zelle entspricht das also 0,4 Amp Entladestrom.



---



Entscheidungs-Hilfe zur Auswahl, ob sich das AV4m+ oder das AV4ms Gerät

für Ihren - vielseitigen - Akku-Bedarf am besten eignet:



AV4m+ und AV4ms sind vollkommen IDENTISCH in

++ Bedienung

++ Funktionen

++ Display-Anzeigen.



Immer wird die 3-er Sequenz der Zellenwerte angezeigt, wenn eine Zelle im

Gerät ist, mit Stromversorgung:

Ah      = Kapazität + Ah-Symbol (3-stelliger Zahlenwert mit Punkt)

"U"     = gefolgt vom Spannungswert (3-stelliger Zahlenwert mit Punkt)

Zeit    = mit Uhrensymbol (3-stelliger Zahlenwert mit Doppel-Punkt)



Die ERGEBNIS-Anzeige (CAP Taste) ist der Anzeige-Aufruf - keine Geräte-Steuerung.



Jedes AV4m+ / AV4ms Gerät erzeugt jede Sekunde erneut in jedem Schacht / bei

jeder eingelegten Zelle einen aktuellen / vollständigen Werte-Datensatz.



Diese individuellen Zellen-Daten je Schacht werden jeweils im Gerät aufbereitet

und im Display als Wert der Zelle zugewiesen und angezeigt.



ZUSÄTZLICH können zusammen mit dem AV4ms diese Zellen-Daten jederzeit auch

wahlweise direkt EXTERN am Rechner (WIN, MAC, LINUX, PI) als zeitlicher

Behandlungs-Verlauf GRAFISCH - gleichzeitig und wahlweise vielseitig dargestellt

angezeigt - und auch wahlweise gespeichert - werden.



Zusammen mit dem RASPBERRY PI (über LAN) können mit der speziellen

Software hierfür außerdem auch noch weitere errechnete Zellendaten ermittelt und

angezeigt werden, wenn der PI vom PC über LAN gestartet wurde.



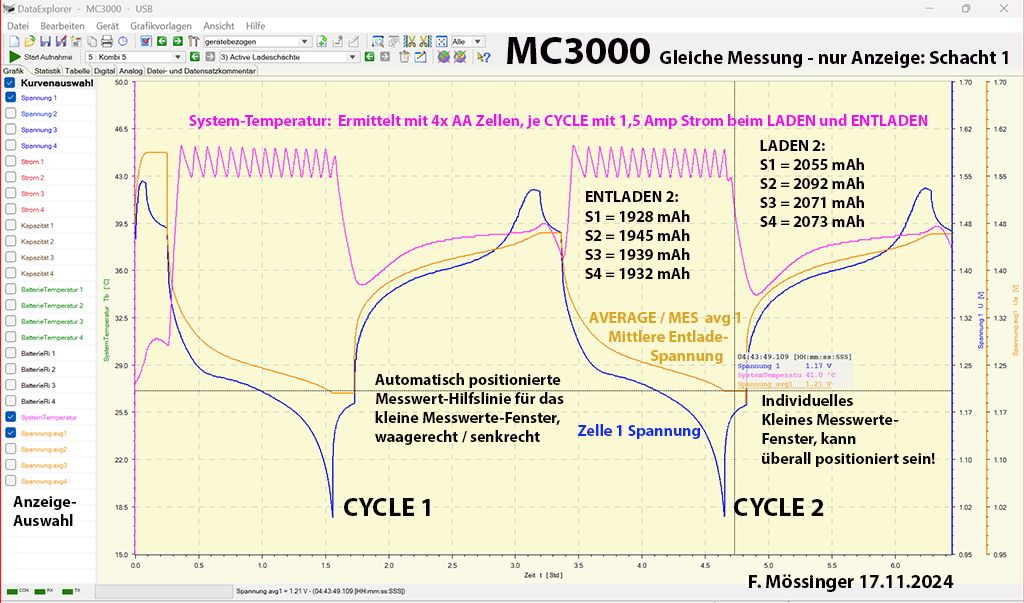

So kann man den zeitlichen Behandlungs-Verlauf als individuelles Zellenverhalten

am Monitor übersichtlich sehen / vergleichen.



Gleichzeitig wird der aktuelle Verlauf grafisch am PC-Monitor angezeigt.



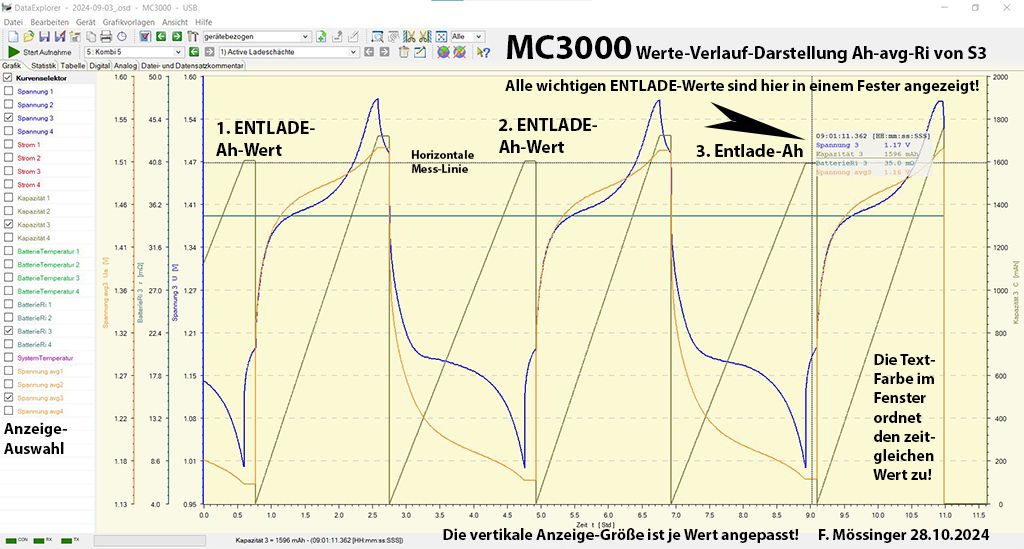

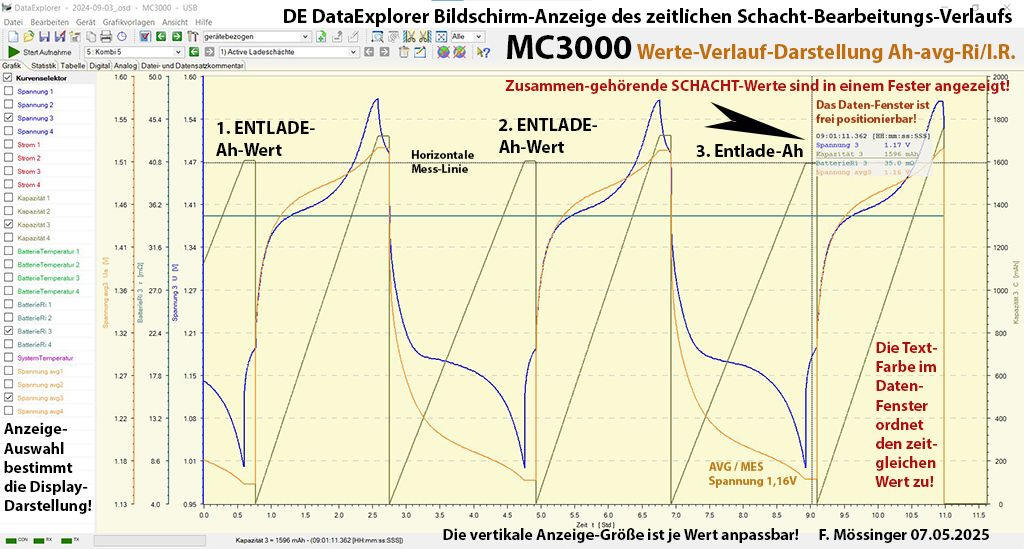

Die Zellendaten-Anzeige ist mit dem DE DataExplorer Anzeige-Programm je Zelle

jeweils farblich unterscheidbar. Farbe, Dicke, Art, Grenzwerte = individuell wählbar.



Außerdem sind grafische Daten-Anzeige-Details skalierbar und je Zelle wählbar, also

ein-/ausschaltbar, jeweils mit und ohne Strom angezeigt beim Laden und Entladen.



Denn es wird jede Sekunde je Zelle der Strom 0,25 sec abgeschaltet und danach 0,75 sec

eingeschaltet, so dass jeweils je Sekunde 2 Spannungs-Werte je Zelle entstehen,

die als zeitlicher Verlauf jeweils als - jederzeit einstellbare - Linie (Art, Farbe, Dicke)

am Monitor beim Laden / Entladen angezeigt werden - beim Laden als eine untere Linie

als stromloser Wert und gleichartig eine obere Linie als Wert mit Strom.



ENTLADEN zeigt die untere Linie (Entladen mit Strom), als obere Linie (ohne Entladestrom).



Nach der VOLL-Ladung werden mit dauernd VOLLEN Balken je Zelle im Display die

letzten Lade-Werte angezeigt.



Grafisch am PC sieht man auch die LADE-ERHALTUNG jeweils als kurzen Anstieg.

Dadurch wird die dauernde VOLL-Ladung beibehalten (Mess-Grundlast ausgeglichen).



Die Laufrichtung der Balken im Akku-Symbol je Schacht ordnet den angezeigten Wert zu:

Aufsteigend       = LADE-Wert

Absinkend         = ENTLADE-Wert

Doppel-Balken  = ERGEBNIS-Wert (CAP Taste veranlasst die ERGEBNIS-Werte-Anzeige).



Immer erfolgt die 3-er Sequenz der Zellenwerte (Zelle im Gerät mit Stromversorgung):

Ah      = Kapazität + Ah-Symbol (3-stelliger Zahlenwert mit Punkt)

"U"     = gefolgt vom Spannungswert (3-stelliger Zahlenwert mit Punkt)

Zeit    = mit Uhrensymbol (3-stelliger Zahlenwert mit Doppel-Punkt)



Zusätzlich ist die momentane Funktion akustisch mit zugeordneten Tonfolgen signalisiert.

Diese Tonfolge kann man im Einstell-Menü jederzeit ein- und abschalten sowie ändern in:

Lautstärke, Tonhöhe, Abständen / Charakteristiken.





AV4ms Nutzung für BLINDE / Sehbehinderte Anwender:

Außerdem sind alle Zellenwerte auch akustisch als gesprochene Worte anzeigbar

für Blinde- / Sehbehinderte Anwender, mit unserem freien Programm VD Virtual Display,

zusammen mit dem Text-zu-Sprache Programm des Anwenders.



Falls die Balken-Anzeige (im Akku-Symbol) ohne den obersten Balken

erfolgt, dann hat in diesem Schacht die Zelle ca. max. 50 Grad C erreicht.



Dadurch erfolgen längere Abkühlpausen (PAU-Anzeige mit Rest-Zeitdauer) und

danach ebenso die Reduzierung des Lade-Stroms, um erneute große Zellenwärme

möglichst zu vermeiden, z.B. bei hochohmiger Zelle, oder wenn äußere Wärme

(Sonneneinstrahlung, Heizkörper) die Zelle(n) zusätzlich erwärmt.



Dadurch wird zwar die Behandlungszeitdauer verlängert, es wird aber IMMER mit

der individuell maximal möglichen LADUNG jede Zellenbehandlung beendet.



Entfernen / Neu-Einlegen der Zelle bringt den Schacht zurück in den Normal-Betrieb.



AAA-Zellen werden über den Minus-Pol individuell erkannt, wodurch jeweils der

Strom für Laden / Entladen je Zelle angepasst / reduziert wird, solange die AAA

Zelle eingelegt ist. Die Anzeige-Werte sind ebenfalls stimmig zugeordnet.



Bei mehreren eingelegten Zellen wird deren Bearbeitung zwar jeweils gleichzeitig

begonnen, aber IMMER individuell durchgeführt.



Je Sekunde wird jede Zelle umfassend geprüft / thermisch individuell überwacht!



Als Zusammenfassung siehe unten die vielen möglichen Anzeige-Informationen:



Im eigenen Interesse empfehle ich jedem NiMH / NiCad Akku-Anwender:
Diese Praxis-erprobten Anwendungs-Hinweise zum eigenen Vorteil zu beachten!



Nachfolgend informiere ich - weil bei mir immer wieder nachgefragt wird - mit

meiner System-Zusammenfassung über die stets sehr gut mögliche NiMH

Akku-Zellen-Nutzung, wenn die NiMH Grundsatz-Maßnahmen beachtet werden:



Das zu tiefe Entladen (TE) jeder NiMH-Zelle MUSS man IMMER VERHINDERN!!!



IMMER RECHTZEITIGES NACHLADEN verhindert zu tiefes Entladen (TE)!!!



Für den "normalen" Anwender ist wohl das Laden die wichtigste Behandlung Ihrer Akkus.



ABER man sollte auch wissen, was die einzelne Zelle vor allem beim ENTLADEN leistet.

Denn man kann mit dem AV4m+ / AV4ms Gerät vor allem auch das individuelle Verhalten

der einzelnen Zelle(n) erkennen - beim LADEN, und vor allem auch beim ENTLADEN!



DAS ist eine der vielen AV4m+ / AV4ms Besonderheiten - nur nach meiner Umrüstung.



Der zeitliche Ermittlungsverlauf des AV4ms / AV4m+ Gerätes kann sehr aufschlussreich

sein, wie die einzelne Zelle den zeitlichen Behandlungsverlauf absolviert hat.



Es kann nämlich "dramatische" Unterschiede geben im Vergleich zu normal guten Zellen.



Es sind vor allem die evtl. UNTERSCHIEDE der Zellen zueinander im Zellensatz zu

beachten, beim Laden und vor allem beim Entladen!!



Die Kontrolle der sehr geringen und ZUEINANDER GLEICHEN Langzeit-Selbstentladung

SE ist eine sehr gute Bestätigung von gutem NiMH Zellen-Langzeit-Verhalten!



Ergibt es sich, dass Zellen zwar mittels RECYCLE ermittelt gute / hohe ENTLADE-Ah

und ENTLADE-MES erbringen, danach erst ist die Langzeit-Selbstentladungs-Kontrolle

jeder Zelle und des Zellensatzes die Bestätigung des richtig guten Zellenverhaltens mit

hohen ENTLADE-Werten, aber auch der sehr geringen Selbstentladung SE sogar

nach wochenlanger Lagerung nach dem letzten Laden.



EINMALIGES RECYCLE alle paar Monate reicht bei NiMH aus zur Zellen-Pflege

und zur Werte-Kontrolle, vor allem mittels der automatischen Zellen-Maximierung

und -Vermessung bei der RECYCLE-Zellen-Optimierung / -Vermessung.



---



Sicherlich ist bei einem älteren Zellen-Bestand am Anfang die Optimierung und

Vermessung sowie die Paarung als ZUEINANDER GLEICHER Zellensatz etwas

zeitaufwändiger, aber erst danach hat man die Gewissheit, dass die Zellen-Eigenschaften

nach ZUEINANDER GLEICHER Paarung voraussichtlich oft jahrelang nahezu

GLEICH gut nutzbar bleiben, vor allem mit den sehr guten FUJITSU FDK NiMH

Zellen Made in JAPAN!



Nur diese NiMH Zellen liefere ich, denn nur diese haben dieselbe hohe Qualität

wie zuvor die SANYO ENELOOP Zellen, denn FUJITSU FDK hatte damals auch

für SANYO deren sehr guten ENELOOP Zellen gefertigt.



Aber nach dem Verkauf von SANYO an PANASONIC gehört der Name ENELOOP

nur noch zu PANASONIC.



PANASONIC aber liefert nun auch ENELOOP Zellen Made in CHINA - und das

ist nicht dieselbe ENELOOP Zellen-Charakteristik Made in JAPAN!



Denn FUJITSU FDK ist noch der einzige NiMH Hersteller in JAPAN und

deshalb sind NiMH Zellen Made in JAPAN weiterhin sehr gut.



Schließlich ist das dieselbe SANYO Zellenqualität wie früher von SANYO, nur

dass FUJITSU FDK diese sehr guten NiMH Zellen Made in JAPAN jetzt mit

deren eigenen Typenbezeichnungen liefert.

Das habe ich sehr aufwändig nachgemessen!



AA Zellen von FUJITSU FDK heißen jetzt HR-3UTC!

AAA Zellen von FUJITSU FDK heißen jetzt HR-4UTC!



Preise sind weiterhin GLEICH niedrig - und die Markierung des wahlweisen

Zellensatzes (10 Farben) mit dünnen Farbbändern führe ich nach wie vor aus!





Wichtige Grundsätze zur NiMH Akku-Behandlung:

1. Stets zueinander GLEICHE Zellen als Zellensatz paaren (und diese gleichartig

    markieren).

2. Nach der RECYCLE Optimierung die Selbstentladung SE nachprüfen, vor

    allem nach wochenlanger Lagerung (außerhalb vom AV4m+ / AV4ms Gerät).

3. Kein zu tiefes Entladen TE <1V/Zelle zulassen: RECHTZEITIG NACHLADEN!!!

4. Alle paar Monate mit RECYCLE die Zellen-ENTLADE-Werte kontrollieren auf Gleichheit

     zueinander. Mit der CAP Taste wird nach dem RECYCLE die Ergebnis-Anzeige aufgerufen.

5. ENTLADE-Werte (Ah und MES - mit Doppelbalken) in die Ergebnis-Tabelle eintragen

     und so die evtl. Veränderung feststellen. Bei >5% ENTLADE-Ah-Unterschied neu paaren!

6. Länger gelagerten Zellensatz IMMER NACHLADEN vor der Nutzung, denn einzelne Zellen

     können eine andere / höhere Selbstentladung SE haben, wodurch ein lange gelagerter

     Zellensatz (sehr) unterschiedliche Rest-Entlade-Kapazität haben kann. Dadurch - je nach

     dem Abschaltverhalten des Verbrauchers -  kann dieses das zu tiefe Entladen der zuerst

     entladenen Zelle im Zellensatz verursachen, wodurch diese Zelle unrettbar beschädigt wird!

7. So vermeidet man das zu tiefe Entladen der lange gelagerten - aber somit nur noch am

     wenigsten geladenen Zelle, wenn die SE (lange Zeit) nicht kontrolliert wurde!

8. Die Nachlade-Werte im Zellensatz sollten (fast) GLEICH sein zueinander. Wenn nicht,

     dann muss man GLEICHE Zellen neu ermitteln (mit RECYCLE) und danach neu paaren!



Bei Fragen bitte ich um Nachricht an fritz.moessinger@t-online.de



Konsequenzen bei der NiMH Akku-Beurteilung:

Wenn hoffentlich Ihre Verbraucher rechtzeitig abschalten / warnen, dann findet keine TE statt.



DAS aber wiederum passiert auch nur dann, wenn Sie konsequent dafür sorgen, dass ALLE

gemeinsam als Zellensatz genutzten Einzelzellen immer nur GLEICH gepaart zusammen

genutzt werden, indem diese VOLL-GELADEN als Zellensatz genutzt werden, denn nur

dann können alle Zellen gleichmäßig entladen werden!



Diese gleiche Rest-Entladung zeigt nämlich das AV4m+ / AV4ms sofort nach dem Einlegen

zum / vor dem Laden an, indem in den ersten 18 Sekunden in der 3er Anzeige-Folge die

unbelastete Zellenspannung angezeigt wird - ohne Ladestrom, denn der beginnt erst

18 Sekunden nach dem Lade-Beginn, obwohl aufsteigende Balken sofort das Laden anzeigen!



Somit sehen Sie also schon bereits in der 2. Kommastelle des angezeigten Spannungs-Wertes

(nach dem "U") eventuelle Spannungs-Unterschiede (Toleranz +/- 1 Digit) zwischen den Zellen.



Wenn diese Anfangs- Spannung höher ist als ca. 1,15 Volt, gab es noch keine zu tiefe Entladung TE!



Bei mehr als 0,03 Volt MES-Unterschied kann RECYCLE diese Zellen voraussichtlich wieder auf

GLEICHE Werte bringen - notfalls muß man erneut GLEICH paaren nach dem RECYCLE!

Saubere Zellen-Kontaktierung ist dazu Bedingung!



Die ERGEBNIS-Anzeige wird mit der CAP Taste aufgerufen, solange nach dem RECYCLE für diese

Zellen bei andauernder Stromversorgung noch die letzte AV4m+ / AV4ms Ladeanzeige-Folge besteht.



Ist aber die Zelle(n) anfangs zu tief entladen (unbelastete Spannung <1,15 Volt), dann muss man

bei dem damit genutzten Verbraucher das wiederholt verifizieren - und künftig den Betrieb

rechtzeitig beenden / die Zellen rechtzeitig wechseln / NACHLADEN!



Insgesamt ist es aber immer hilfreich und sehr einfach mit dem AV4m+ / AV4ms Gerät möglich,

immer wieder mal die als 3-er Folge angezeigten Display-Werte anzusehen, ob und welche

Unterschiede der momentanen Zellen-Werte sich ergeben haben im Betrieb / im Ladegerät.



Man bekommt so recht rasch einen guten Überblick über die Zellen-Leistungsfähigkeit und

deren GLEICHHEIT zueinander im Zellensatz - denn DARAUF kommt es letztlich an!



Übrigens:

NACHLADEN kann man NiMH JEDERZEIT in jedem Schacht und aus jedem Teil-Entladestand!

NiMH erfordert NICHT das völlige Entladen vor dem Laden, das brauchen nur NiCad Akkus.



ENTLADEN unter 1,0 Volt / Zelle UNBEDINGT VERMEIDEN!!!

Darauf kann man nicht deutlich genug hinweisen!!!



Dieser nachdrückliche Hinweis betrifft JEDE NiMH Akku-Anwendung, denn:

Grundsätzlich IMMER ALLE NiMH Akkus, unabhängig von Hersteller, Type,

Bauform und Kapazität werden durch Tiefentladung TE unkorrigierbar beschädigt!!!



Das gilt auch für die von mir gelieferten, sehr guten NiMH LSD Akkus

von FUJITSU FDK Made in JAPAN und für die früher auch von SANYO

hergestellten sehr guten ENELOOP NiMH LSD Akkus Made in JAPAN!!!



Konsequenzen:

1. NIEMALS die einzelne Akku-Zelle zu tief, also nie unter 1,0 Volt / Zelle entladen!

    TE ist meine Bezeichnung für Tief-Entladung.



2. IMMER RECHTZEITIG NACHLADEN, um jede TE zu vermeiden!



3. IMMER nur ZUEINANDER GLEICHE Zellen als GLEICHEN NiMH Zellensatz nutzen!

    Das Vermessen auf GLEICHE ENTLADE-Werte jeder Zelle bieten meine umgerüsteten

    Geräte AV4m+ / AV4ms mit ca. 1% sehr genauen individuellen ENTLADE-Messwerten!



Alle meiner Informationen berücksichtigen stets das typische Verhalten von NiMH

Akkuzellen - insbesondere auch dann, wenn diese unter 1,0 Volt / Zelle, also dadurch

zu tief entladen werden!



Denn TE kann sich nämlich sehr extrem unterschiedlich schädigend auswirken - auch

bei derselben Zellen-Type, je nach bisheriger Nutzung!!!



JEDE einzelne TE ist bereits eine TE zu viel!!!



Ich möchte vor allem diese grundsätzlich immer erfolgende NiMH Schädigung

durch zu tiefes Entladen TE der NiMH Zelle unter 1,0 Volt / Zelle zwar klar darstellen,

aber nicht dramatisieren, denn:



Jede Zellen-Schädigung durch TE kann man konsequent vermeiden durch

RECHTZEITIGES NACHLADEN / RECHTZEITIGEN Zellen-Wechsel!!!



TIPP:

Mit dem schonenden kleinsten Ladestrom "S" dauert das vollständige Aufladen von 2500er Zellen

ca. 5,5 Std., die 2000er Zellenladen laden ca. 4,5 Std., wenn sie ganz entladen waren.



Die Auflade-Zeitdauer ist von einladbarer Kapazität und dem Lade-VOLL-Verhalten abhängig.

Je weniger die Zelle entladen ist, um so kürzer wird die Nachlade-Zeitdauer.



Ist aber noch eine Rest-Ladung vorhanden -- empfohlen, um zu tiefes Entladen TE zu verhindern,

dann dauert das Laden entsprechend kürzere Zeit.



Mit dem mittleren "M" Ladestrom ist die Lade-Dauer zwar kürzer, aber es kann dabei evtl. bereits

vorkommen, dass damit eine hochohmigere Zelle zu warm wird -  doch dann greift die effiziente

Temperatur-Überwachung - und die Ladedauer verlängert sich nun, weil ab jetzt eine 60 Minuten

Abkühl-Pause das Laden unterbricht, bis zur abschließenden VOLL-Ladung / Nachlade-Kontrolle!



Ich bin aber sehr zuversichtlich, dass die FUJITSU FDK 2000er Akkus HR-3UTC und das

AV4m+ / AV4ms sehr gut auch Ihre Anwendungen / Anforderungen bestens erfüllen werden,

zumal diese exzellenten Akkus Made in Japan sehr gleichmäßig hohe Entlade-Leistung

über Jahre bieten können -- aber nur ohne TE, also wenn NIEMALS zu tief entladen wurde!



Dieser TE Einfluss lauert ständig im Hintergrund als "roter Faden" des Zellenverhaltens!



Man erkennt es aber auch sehr genau daran, ob und wie viel Restkapazität jede Zelle noch hat,

bzw. ob es ENTLADE-Unterschiede gibt zwischen den Zellen eines Zellensatzes.



Wenn man nach dem Einlegen der Zellen mit der DIS Taste nach 2 sec Dauerdruck das

1-malige Rest-Entladen + Laden ausführen lässt (mindestens testweise am Nutzungs-Anfang),

damit ermittelt man die aktuell verbliebene Rest-Kapazität jeder Zelle vor dem Laden.



Das jedoch kann man machen, aber das muss man nicht - das ist nur eine der vielen

Möglichkeiten der Zellen-Beurteilung, die Ihnen AV4ms und AV4m+ serienmäßig bieten.

Auch hierbei geht es darum, eventuelle Restkapazitäts-Unterschiede des Zellensatzes

kennen zu lernen und daraufhin mittels RECYCLE



Man muß die sichere TE-Vermeidung nämlich nur anwenden:



Manchen Anwender mag das (zunächst) "nicht besonders stören" - aber auch Ignoranz

von TE verhindert NICHT die - oft massiven - Zellen-Beschädigungen durch TE!



TE Schäden wirken sich bei jeder betroffenen Zelle oft sehr extrem unterschiedlich aus!!



Aber egal, ob einzeln oder im Zellen-Satz, oder bei (zunächst) einzelnen Zellen in einem ver-

schweißten (z.B. 9V) Akku-Block - IMMER kann zu tiefes Entladen, also TE, der einzelnen

NiMH Zelle widerfahren - mit IMMER dauerhafter, oft massiver Beschädigung als Folge!!!



Bei TE bereits bei der zuerst im Zellensatz völlig entladenen Zelle treten diese

folgenden Akku-Probleme vorhersehbar auf - meist sofort, oder erst nach einiger Zeit.



Kein Gerät und kein Verfahren weltweit macht dauerhafte TE-Schädigung von NiMH ungeschehen!



Auch AV4m+ und AV4ms sind somit zwar machtlos gegen die Auswirkungen der TE - aber

man kann sehr genau die verbliebene ENTLADE-Leistungsfähigkeit jeder Zelle ermitteln

und diese Werte (Ah und MES) im Display anzeigen lassen.



Mit dem PC zusammen kann das AV4ms die Zellen-Werte zusätzlich auch am PC Monitor

grafisch im zeitlichen Verlauf darstellen, und vielfach wählbar auch einzeln anzeigen.



TE Zellenschäden sind abhängig davon:



a) Wie tief und mit welchem Strom wurde eine NiMH Zelle unter 1,0 Volt entladen?

b) Wie lange dauerte das zu tiefe Entladen?

c) Wie oft erfolgte das zu tiefe Entladen unter 1,0 V/Zelle?

d) Welche Kombinationen erfolgten von Entlade-Tiefe, -Dauer und -Häufigkeit / Strom?

e) Hersteller-Type, Zellen-Alter und Nutzungs-Vergangenheit sind zusätzliche Beeinflussungen

    bei TE-Beschädigung - bei JEDER!!! NiMH Zelle - unwiderruflich und dauerhaft wirksam!



Diese TE Fehler-Kombinationen können sehr verschiedenartige Auswirkungen verursachen:



1. Hochohmigkeit!!

    TE verursacht IMMER eine große DAUERHAFTE Zellen-Hochohmigkeit!

     Je höher der Entlade-Strom einer TE Zelle ist, um so niedriger wird ihre Hochohmigkeit

     die nutzbare Spannung absenken, auch wenn der Strom nur kurzzeitig entnommen wird!!!

     DAS wirkt sich jedoch besonders dann zusätzlich aus, wenn ein Verbraucher außerdem

     auf eine zu hohe Abschaltspannung eingestellt ist - DAS kommt zusätzlich leider öfter vor!



2. Hohe Selbstentladung!!

    Schon nach wenigen Tagen kann ein großer Anteil der eingeladenen Energie durch die TE

     - stark erhöhte - Selbstentladung SE also von der Zelle selbst verbraucht werden, so dass

     das zu betreibende Gerät trotz / nach der VOLL-Ladung oft nur noch kurze Zeit - oder

     auch gar nicht mehr betrieben werden kann!!



3. Reduzierte Zyklen-Anzahl!!

     Gute NiMH Zellen können ohne TE bis ca. 2100 vollständige Entlade-Zyklen ausführen.

     ABER nach der TE sind oft nur noch viel weniger ENTLADE-Zyklen möglich, im

     TE Extremfall wird die Zelle vollkommen durch TE inaktiv / oft sofort vollständig defekt!



Es ist also zusätzlich das Zusammentreffen mehrerer Einflüsse, die die verbliebene

kurze Rest-Nutzbarkeit der TE Zelle bestimmen können!!!



Die umfassende Pflege = rechtzeitiges NACHLADEN der NiMH Akkuzelle bestimmt das

ENTLADE-Zellenverhalten. Die - automatisch - optimalen Möglichkeiten des Lade- und

Prüfgerätes AV4m+ und AV4ms zeigen stets sehr genau die ENTLADE-Ergebnisse an.

Aufruf mit der CAP Taste nach der Abschluss-Ladung (Zelle noch eingelegt, 3-fach Anzeige).



---



WICHTIGE Zusatz-INFORMATION zur nötigen Unterspannungs-Bewertung / -Abschaltung,

um das schädliche zu tiefe Entladen TE unter 1,0 Volt jeder NiMH Zelle sicher zu vermeiden:



An diese nötige 1,0 Volt / Zelle Unterspannungs-Abschaltung halten sich aber leider nicht

alle Hersteller für Geräte mit NiMH Akkuzellen-Betrieb, obwohl es eine IEC Norm gibt

IEC EN 61951 für NiMH Akkus, die diese nötige Unterspannungs-Einhaltung vorgibt!



Die Zellen-Beeinflussung durch zu tiefes ENTLADEN TE - unter 1,0 Volt / Zelle - verursacht

IMMER z.T. sehr erhebliche Zellen-Beschädigungen, die sich jedoch bei jeder Zelle anders

auswirken können!



Das ist detailliert beschrieben u.a. im Buch "Akkumulatoren" auf Seite 95, Punkt

3.2.7 von Wolfgang Gellerich ISBN 978-3-95631-295-3 (zweite Ausgabe).



Zitat:

"...die Nickel-Elektrode enthält zur Reduzierung des Innenwiderstandes Ri ein Leitgerüst

aus einer Kobaltverbindung, das bei einer TIEFENTLADUNG TE irreparabel ZERSTÖRT wird!".



Zitat:

"Bereits bei einer Tiefentladung von 5% der Nenn-Kapazität ist die nutzbare Kapazität

nach wenigen Zyklen deutlich reduziert. Eine Tiefentladung mit 10% reduzierte die

Lebensdauer geringfügig mehr. Bei einer Tiefentladung von 20% war die Zelle bereits

nach wenigen Zyklen defekt!".



Die unausweichliche Folge beim Nichteinhalten der 1,0 V / Zelle Unterspannungs-

Abschaltung ist daher, dass dadurch IMMER und bei jeder NiMH Zelle das schädigende

zu tiefe Entladen der NiMH Zelle(n), also TE durch das Verbraucher-Gerät verursacht

werden kann. Der Anwender muss daher stets den Rest-Ladestand beobachten!



Hoffentlich hat jeder IHRER Verbraucher auch eine (Rest-)Ladestands-Anzeige!



Erhebliche Werte-Reduzierungs-Konsequenzen für den Anwender sind die

zwangsläufige Folge, wenn der nötige Zellen-Wechsel zum NACHLADEN

NICHT RECHTZEITIG durchgeführt wird!



Geräte-Hersteller, die eine stimmige Unterspannungs-Abschaltung NICHT in ihre

Produkte integrieren, verlagern also ihre Verantwortung zur Zellen-Überwachung

ausschließlich auf den Geräte-Betreiber. DAS erst ermöglicht das zu tiefe Entladen TE!



JEDER NiMH Akku ist somit IMMER durch TE extrem gefährdet, da JEDES zu tiefe

Entladen / TE IMMER JEDE NiMH Zelle - massiv! - schädigt!



Auch das AV4m+ / AV4ms Gerät kann die zu tief entladene Zelle nicht mehr retten, aber

in jedem Fall sehr genau deren Rest-Leistungsfähigkeit ermitteln und anzeigen!



TE kann somit zum baldigen / völligen Zellen-Ausfall führen, mit allen Konsequenzen!



Mir erscheint dieser nachdrückliche Hinweis für den NiMH Akku-Nutzer sehr wichtig,

denn erst dadurch wird so manchem Anwender die Brisanz offensichtlich, dass leider

so manches Akku-betriebene Gerät gar keine vorhandene oder eine nicht richtig

eingestellte 1,0 Volt / Zelle Unterspannungs-Abschaltung hat!



Zusätzlich! kommt leider darüber hinaus auch das vor:

Manche Geräte haben zwar eine Unterspannungs-Abschaltung, aber diese

kann ab Werk (öfter!) viel höher eingestellt sein als korrekt auf 1,0 Volt / Zelle.



Das wird vor allem dadurch auffällig, dass sich manches Gerät schon kurz nach dem

Einschalten anschließend bereits wieder abschaltet, evtl. mit dem Hinweis, dass die

Akkus angeblich "entladen" seien, was oft nicht stimmt.



Grund:

Nutzt nämlich (entgegen meinen Empfehlungen) der Anwender Akkus, die nur noch

eine (sehr) niedrige MES Mittlere Entlade-Spannung haben (deutlich unterhalb von

ca. 1,18 Volt / Zelle), dann wird die Nutzspannung wegen der Zellen-Hochohmigkeit

(Folge von zuvor erlittener zu tiefer Entladung TE) sofort erheblich absinken, sobald

nach dem Einschalten des Verbrauchers der Strombedarf besteht.



Konsequenz:

Hat aber die Zelle(n) einen hohen Innenwiderstand Ri wegen Tiefentladung TE - der hohe

Ri ist ja nie mehr korrigierbar, dann wird auch die Bedeutung / Hilfe der AV4m+ / AV4ms

Geräte-Anzeige der MES Mittlere Entlade-Spannung nach dem ENTLADEN sehr klar:



Das folgende Bild zeigt mit der pink-farbenen Entlade-Kurve anschaulich dem Anwender,

wie man (grafisch) den im Display angezeigten niedrigen MES-Wert zuordnen muß:





Hinweis:

Solche grafischen Aufzeichnungen ermöglicht das AV4ms Gerät zusammen mit dem

Anzeige-Programm DE DataExplorer.



Mit dem AV4m+ / AV4ms Gerät kann man nämlich sehr einfach und genau jede einzelne

Zelle vermessen, insbesondere beim ENTLADEN!



Das AV4m+ ist völlig identisch zum AV4ms, hat also dieselben Funktionen.

Bedienung und Display-Anzeigen erfolgen wie beim AV4ms Gerät.



Beim AV4m+ Gerät ist dieser Datenausgang deaktiviert / für den Anwender ohne

Funktion (ich nutze diesen für meine Prüfungen bei der Umrüstungs-Kontrolle).



AV4m+ / AV4ms Kurz-Bedienungs-Anleitung-Tabelle-2019-07-01.pdf



AV4ms und AV4m+ Bedienung 01-07-2019 ab FW x.74_VOLL.pdf



Das Gerät AV4ms nutzt das RS9-Daten-Kabel (Anschluss oben):



Der RS9 Winkelstecker-Daten-Anschluss oben ermöglicht zusätzlich die externe

AV4ms Zellendaten-Anzeige am Rechner-Monitor.



Außerdem können diese individuellen AV4ms Zellen-Daten am externen

Rechner - auch zusammen mit dem RASPBERRY PI - angezeigt und

zusätzliche Zellen-Werte am PC angezeigt und gespeichert werden.



Auch gleichzeitig, aber unabhängig voneinander, können mit dem

Y-Adapter / -Verteiler dieselben AV4ms Zellen-Daten mit dem Programm

DE DataExplorer ebenfalls angezeigt und auch gespeichert werden.



Über LAN können zusätzlich dieselben Zellendaten gleichzeitig mit den beim

RASPBERRY PI- eigenen beiden Programmen "AV4ms Zellen-Inspektor" und

"AV4ms Zellen-Analyse" aufgezeichnet, gespeichert und somit zusätzlich

diese dadurch ermittelten weiteren Zellenwerte am Bildschirm angezeigt werden.

Unsere eigene kostenlose Zellenwerte-Anzeige-Software VD VirtualDisplay:

Mit Logbuch-Hinweisen zum Behandlungs-Verlauf sowie mit aktueller

Behandlungs-Zustands-Anzeige:





Zellen-Werte-Anzeige mit dem Programm RASPBERRY PI "Zellen-Inspektor" über

LAN: (Programm ist in meiner PI Lieferung auf der SD-Speicherkarte enthalten):







Zusätzliche Zellen-Werte-Anzeige mit dem RASPBERRY PI Programm

"Zellen-ANALYSE":

(Programm ist in meiner PI Lieferung auf der SD-Speicherkarte enthalten).







Diese FUJITSU FDK NiMH LSD Akku-Zellen liefere ich ebenfalls, auch farbig

nach Wunsch markiert, jede Stückzahl je Zellen-Art:



AA    = 2000 mAh (min. 1900 mAh) = HR-3UTC

AAA = 800 mAh   (min. 750 mAh)   = HR-4UTC



Fa. FUJITSU FDK hat zuvor jahrelang auch die Original-ENELOOP Akkuzellen für

SANYO hergestellt - bevor SANYO an PANASONIC verkauft wurde - einschließlich

des Produkt-Namens ENELOOP, der nun PANASONIC gehört.



Jedoch haben nun die von PANASONIC gelieferten ENELOOP Akkus

nicht mehr die bekanntlich sehr guten Zellen-Charakteristiken der früheren

SANYO ENELOOP Akkus, wenn sie nicht MADE IN JAPAN sind.



Daher:

Nur wenn es ENELOOP Akkus Made in JAPAN sind, dann ist es diese bekanntlich

exzellente frühere SANYO ENELOOP Zellen-Qualität!



FUJITSU FDK ist daher m.W. jetzt noch der einzige Hersteller, der sehr gute LSD

NiMH Akkus Made in JAPAN fertigt - mit identischer früherer ENELOOP Qualität.



FUJITSU FDK NiMH LSD Akku-Zellen







Typischer AV4ms Behandlungsverlauf ist nachfolgend grafisch dargestellt (Zelle 1 blau),

aufgezeichnet mit dem Datenanzeige-Programm DE DataExplorer.



Betriebsart: 1x (Rest-)ENTLADEN - LADEN (CAP Taste 1x gedrückt für 2 sec).

Das ist für alle belegten Schächte wirksam, individuell für die eingelegten Zellen:



      Die mittlere dieser 3 Anzeigen blinkt, wenn Zellendaten empfangen werden.





AV4m+ und AV4ms Bedienung





Die AV4m+ / AV4ms Geräte-Bedienung ist sehr einfach!



Normale Anwendungen:



IMMER endet jede Zellenbehandlung mit der individuell maximalen VOLL-Ladung.



1 bis 4 Zellen (die zusammen gehör(t)en) mittels RECYCLE auf ENTLADE-Werte prüfen:

Start: DIS Taste (2) >4 Sekunden dauernd drücken, bis das RECYCLE Symbol erscheint.



Die CAP Taste ruft (am besten nach dem beendeten RECYCLE VOLL-Laden)

die ERGEBNIS-Anzeige (mit Doppelbalken) auf.



Hinweise:

ENTLADE-Werte werden ganz bewusst im normalen Betrieb nicht ermittelt, sondern die

ENTLADE-Behandlung muß man jeweils mit Tastendruck veranlassen.



Das entscheidend wichtige ENTLADEN bietet sehr viele Zellenwerte-Informationen,

die die individuelle Zellen-Beurteilung sehr genau ermöglichen: ENTLADE-Ah und -MES.



Ah= Kapazität, MES ist die zugehörige Mittlere Entlade-Spannung, für jede Zelle angezeigt.



Man kann mit dem AV4m+ bzw. AV4ms Gerät nichts falsch machen, denn die sehr

umfangreiche System-Vorsorge des von mir umgerüsteten Gerätes zeigt im Display

den momentanen und bisherigen Behandlungsverlaufs-Status ebenso sehr genau an, wie

die jeweils ermittelten individuellen Zellen-WERTE beim LADEN sowie beim ENTLADEN.



Allerdings muss die Zelle pol-richtig eingelegt werden - jeder Schacht ist (+) und (-) markiert.

Die korrekte Zellen-Polarität ist Voraussetzung, ebenso bei der Nutzung des UZHK Halters.



Der Schiebe-Schalter steht fast immer auf der kleinsten (S) Ladestrom-Einstellung, weil abhängig

vom Zellen-Innenwiderstand dadurch nur selten die Zelle zu warm werden kann beim LADEN.



Jeder der 4 Schächte ist mit dem Temperatur-Sensor hinter dem Minus-Kontakt ausgerüstet.



Doch selbst wenn die Zellentemperatur im Schacht das zulässige Maximum von ca. 50 Grad C

erreichen sollte, dann wird das automatisch erkannt und (zeitlich kontrolliert) im

entsprechend weiteren Lade- / Behandlungs-Verlauf automatisch berücksichtigt.



Durch den daraufhin im Display dauernd fehlenden obersten Balken im Akku-Symbol je

Schacht wird das dem Anwender angezeigt. Mehr dazu unten, auch zur "PAU" Anzeige.



Nach dem Entnehmen der Zelle, oder bei erneutem Stromversorgungs-Beginn, wird dieser

Schacht zurückgesetzt und alle Balken werden nun wieder angezeigt - wenn die Zelle beim

Laden (ohne kurzzeitigen Ladestrom gemessen) mehr als 1,35 Volt erreicht.



Die ENTLADE-KAPAZITÄT zu prüfen beim RECYCLE kann ca. 20-50 Stunden andauern,

je nach Zellen-Kapazität, weil dazu mehrere Zyklen Entladen-Laden automatisch erfolgen.



Es können 1 bis 4 Zellen individuell, aber stets gleichzeitig / gleichartig behandelt werden.



Zum RECYCLE Start nach dem Einlegen der Zelle die DIS Taste (nahe dem Display)

>4 sec dauernd drücken, bis das Recycle-Symbol erscheint (je genutztem Schacht).



Bricht jedoch die dadurch gestartete RECYCLE-Behandlung ab, weil ab jetzt automatisch

das Laden startet. Ursache: Die (entladene / defekte) Zelle konnte nur noch weniger als

0,01 Ah entladen. Deshalb wird diese Zelle ab jetzt automatisch "nur" noch geladen.



Das aber ist Anlass, diese Zelle nach diesem Lade-Ende erneut mittels RECYCLE zu prüfen,

um erst dadurch die ENTLADE-Leistung (automatisch nach der letzten Entladung) kennen zu

lernen, weil diese Zelle jetzt >0,01 Ah entladen kann - und nun RECYCLE komplett ermöglicht.



Gute Zellen können nämlich individuell:

a) Ideal >90% des auf der Zelle angegebenen ENTLADE-Ah-Wertes erreichen.

b) Ideal wird dabei eine hohe MES Mittlere Entlade-Spannung >1,18 Volt erreicht

    (Anzeige nach dem "U", mit absinkenden Doppelbalken).

c) ENTLADE-Werte sollte man nun in die ERGEBNIS-Tabelle (anbei) eintragen!



TIPPS für OPTIMALE ZELLENSATZ-Paarung:

Nur mit GLEICH guten Zellen (mit hohen ENTLADE-Werten) sollte man ZUEINANDER

GLEICHE Zellensätze paaren und diese dann GLEICH-artig / unverwechselbar markieren.



Erreicht aber die ENTLADE-Kapazität bei weiterhin eingelegten Zellen - und mit dauernder

Stromversorgung nur noch 80% oder sogar noch weniger Ah, dann ist ein solcher Zellensatz

oft kaum noch sinnvoll nutzbar, oft auch, weil dieser dann zusätzlich eine sehr hohe eigene

Selbstentladung SE hat, wodurch der Langzeit-Betrieb (z.B. 72 Std. EKG usw.) bereits in

der Nutzbarkeit (stark) beeinträchtigt ist. ERGEBNIS-Anzeige mit der CAP-Taste aufrufen.



Außerdem sollten im ganz normalen (LADE-)Betrieb die jeweils im Display momentan

angezeigten LADE-Zellen-Werte nahezu GLEICH ZUEINANDER je Zellensatz sein.



So erkennt man laufend, ob die Zellen sich zueinander GLEICH verhalten, als ständige

Kontrolle des Zellenverhaltens, während die Zellen im Gerät eingelegt / behandelt sind.



---



KONSEQUENZEN:

*  Insbesondere GLEICHZEITIGER GEMEINSAMER Betrieb mehrerer EINZELNER zueinander

   gleichen NiMH Zellen erfordert IMMER das stimmige = GLEICHE Zusammen-Wirken ALLER

   Einzel-Zellen im genutzten Akku-Zellen-Satz beim ENTLADEN!



* Je nach den Anforderungen des betriebenen Gerätes ist nach der TE entweder seltener

   nur eine geringe Beeinträchtigung merklich - oder aber oft das völlige Versagen wegen

   sehr hohem Innen-Widerstand Ri der einzelnen Zelle(n)!



*  Das bedeutet:



   a) Der genutzte Verbraucher MUSS stets vom Zellen-Satz (bzw. vom Akku-Block) den

       erforderlichen Mindest-Betriebsspannungs-Bereich erhalten!



       Ist dieser nicht ständig ausreichend, dann wird sich der Verbraucher vorzeitig abschalten

       oder evtl. falsch funktionieren - es gibt dabei leider viele Fehler-Möglichkeiten...



       Beispiel:

       Das bedeutet z.B. insbesondere beim 9Volt Block, dass dieser die für den jeweiligen

       Verbraucher-Bedarf zutreffende integrierte Zellen-Anzahl enthalten muß,

       denn der Markt bietet (äußerlich genormte, also gleich aussehende!) 9V Blocks an mit:

       6 Zellen = 7,2 V nominal und 7 Zellen = 8,4 V nominal und 8 Zellen = 9,6 Volt nominal!



   b) Der Anwender / Betreiber des mit Akkus betriebenen 9V-Gerätes MUSS also IMMER

       dafür sorgen, dass der genutzte Zellensatz IMMER aus einzelnen Akku-Zellen besteht

       mit JEWEILS ZUEINANDER GLEICHEN / geprüften ENTLADE-Werten (Ah und MES)!



       Jedoch beim verschweißten 9V Akku-Block können einzelne seiner 6 oder 7 oder 8 Zellen

       wegen TE oder aber auch schon als Neu-Produkt kaum noch Entlade-Leistung liefern,

       siehe folgende Grafik.



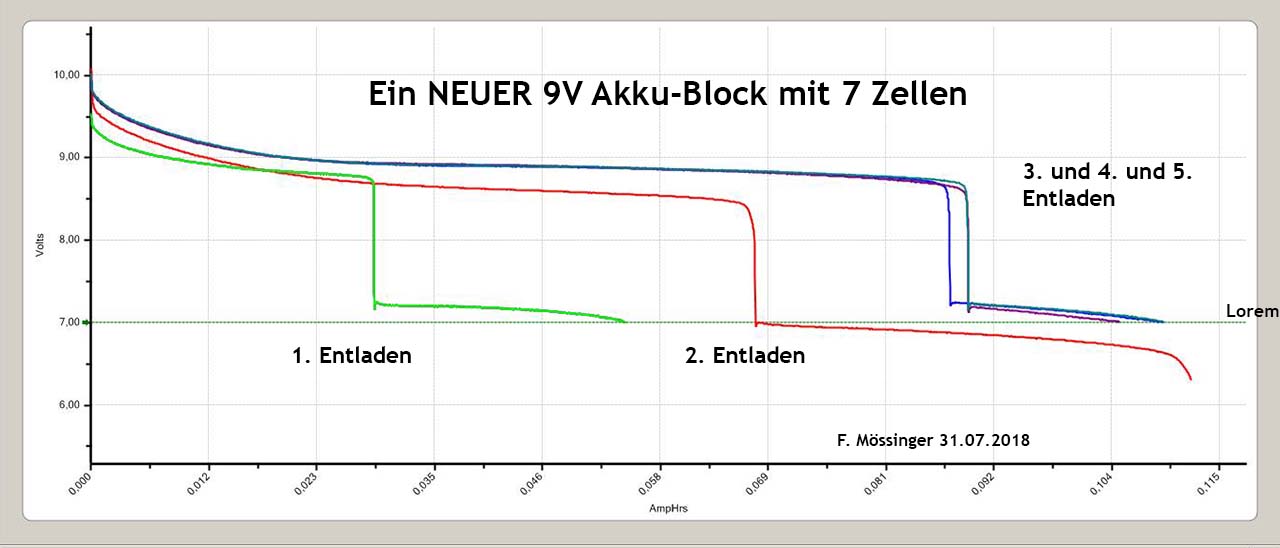

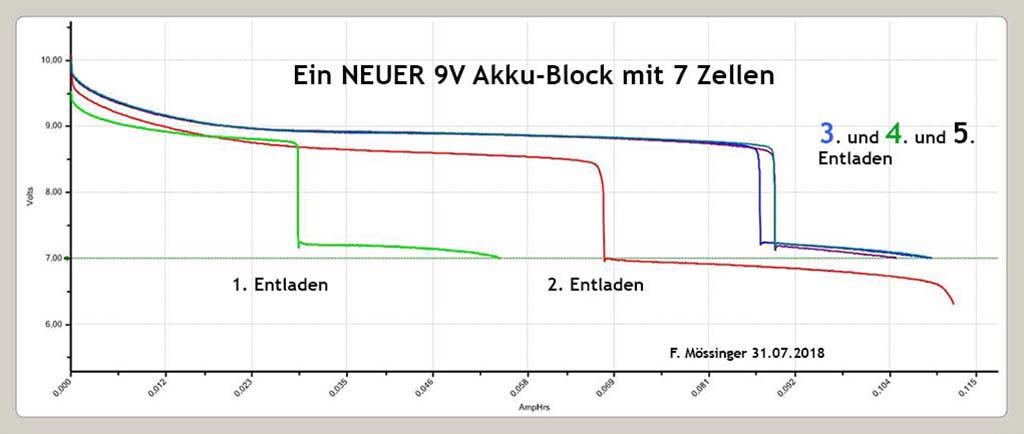

      Typisches ENTLADE-Verhalten eines 9V Blocks mit defekten Zellen, ein NEUER 9V Block:





       Diese typische Grafik wurde mit einem 7-Zellen-Block mit 170 mAh aufgenommen.

       Weil aber das Entladen (mit 50 mA) bereits nach nur ca. 25 mAh endete, deshalb wurde er

       zum Test mehrmals geladen mit dem MH-C490F Ladegerät, das 9V Blöcke mit intern 6

       oder mit 7 oder mit 8 Zellen automatisch erkennt und das individuell unabhängige Laden

       von einem, bis zu 4, solcher 9V Blöcke ermöglicht.



       Diese Darstellung verdeutlicht, wie ein Zellensatz mit unterschiedlichen Einzelzellen im

       gemeinsamen Betrieb den ENTLADE-Betrieb sehr verschieden beeinflusst. Auch wenn

       bewusst mehrmals identisch geladen und entladen wurde, konnte hierbei die SOLL-ENTLADE-

       Kapazität vor 170 mAh auch nicht annähernd erreicht werden (mit nur 50 mA Entladestrom)!



       Auch das ist ein Grund, weshalb ich keine 9V Akkus liefere - die Akku-Herstell-Qualität ist

       bei weitem nicht ausreichend! Ich kenne keinen Hersteller, der sehr gute, also konstant

       GLEICHE 9V Blöcke liefert!



      Aber das mag zwar ein Ausreißer sein, doch so etwas kommt leider auch beim

      neuen 9V Block offensichtlich vor!



      Der Anwender / Käufer ist nun mit dieser nur sehr geringen ENTLADE-Betriebsdauer

      dieses 9V Blocks konfrontiert - und kann (zunächst) gar nicht wissen, weshalb dieser

      neue Block nicht normal funktioniert!



      Man sieht hier nämlich sehr deutlich, dass alle der 7 Zellen (grüne Kurve)

      zusammen mit den anderen 6 Zellen die (viel zu geringe) Kapazität nur für eine sehr

      kurze Anfangs-Zeit ermöglichten.



      Nämlich schon nach nur ca. 25 mAh, also nach nur etwa 1/7 der Soll-Kapazität,

      war diese Zelle (grüne Linie) bereits auf NULL entladen, so dass bei meiner Messung

      die korrekte (einstellbare) Test-Abschaltung bei 7,0 Volt - bei diesem 7 Zellen-

      Block-System - sehr vorzeitig erfolgte.



      Derselbe Akku-Block wurde nun bewusst mehrmals jeweils geladen und entladen,

      wobei sich die entladbare Kapazität oberhalb von 7,0 Volt zwar noch etwas erhöhte

      auf ca. 90 mAh. Es wurde dabei aber nie für alle 7 Zellen das ca. 170 mAh Soll erreicht.



      Die rote Linie zeigt aber auch, dass auch die verbliebenen anderen Zellen noch

      weit entfernt sind vom Soll-Wert 170 mAh, der erst nach gut 3 Stunden Entladen

      erreicht werden sollte - GLEICHARTIG für ALLE 7 Zellen!!!



      Abhängig vom individuellen Spannungsbedarf des jeweiligen Verbrauchers

      beendet dieser dadurch sehr frühzeitig seine volle Funktion.



      Als Anwender kann man daher einen solchen intern ungleich funktionierenden

      Akku-Pack / -Satz kaum noch sinnvoll nutzen!



      Denn: Nur wenn jede Zelle / der Zellenblock die Soll-Entlade-Kapazität (>90%) erreicht

      und dabei eine hohe MES (>1,18 V/Zelle) hat, kann eine sehr lange Nutzbarkeit des

      Akku-Satzes je Ladung sowie darüber hinaus über mehrere Jahre die hohe

      Akkusatz- / Zellen-Nutzbarkeit erreicht werden.



*    Der Akku-Betrieb kann außerdem sehr extrem beeinflusst / reduziert werden, wenn

     die genutzte Zellen-Anzahl im Akku-Pack nicht übereinstimmt mit dem erforderlichen

     Verbraucher-Geräte-Betriebsspannungs-Bereich!



*   Dies betrifft - vor allem auch die verschweißten - 9 Volt Block-Akkus, weil diese Grundsatz-

    Anforderung der nötigen Übereinstimmung zwischen Zellen-Anzahl des Akku-Blocks

    und dem Betriebsspannungs-Bereich des versorgten Gerätes leider (manchem Anwender)

    unbekannt ist - oder trotz Kenntnis nicht berücksichtigt wird!



*  Aus guten Gründen biete ich daher keine NiMH 9V Block-Akkus mehr an, weil bei

   verschiedenen Einfluss-Möglichkeiten das ENTLADE-Verhalten, also die Leistungs-

   fähigkeit von einzelnen NiMH Zellen im Block sehr unterschiedlich sein kann,

   wodurch der verschweißte 9V Block nur noch massiv reduziert nutzbar wird!



*  Außerdem können - oft aus Preisgründen - einzelne Zellen -siehe zuvor- im verschweißten

   "9V Block" ein sehr unterschiedliches ENTLADE-Verhalten haben im Vergleich zu

   den anderen Zellen im selben 9V Block - siehe oben.

   Dadurch wird die Gesamt-Nutzbarkeit des 9V Blocks (sehr) reduziert!



   KONSEQUENZ:

*  JEDE einzelne NiMH Zelle im Zellensatz MUSS JEDERZEIT ein vollkommen identisches

   ENTLADE-Verhalten haben zu den anderen im selben Zellensatz betriebenen

   Einzel-Zellen, denn nur dann ist dieses möglich:

   a) Jahrelanger zuverlässiger Akku-Betrieb mit hoher ENTLADE-Leistung

   b) Eindeutiges Lade-Verhalten

   c) Nur bei zugänglichen Einzelzellen kann dieses individuelle ENTLADE-Verhalten

       sehr genau ermittelt / kontrolliert werden!



*  Sinngemäß gilt das natürlich besonders beim (9 Volt) Akku-Block, denn das

    folgende Zusammen-Wirken als reale Gesamt-Funktionalität ist immer nötig!

    a)  Der Verbraucher-Geräte Spannungsbedarf (Bereich) muß dem Akku-

         Block (Nominal-) Spannungsbereich entsprechen, um korrekt versorgt zu werden!

    b)  Deshalb muss unbedingt die Zellenanzahl mit ihrem jeweiligen

         Spannungs-Bereich der genutzten Geräte-Erfordernis entsprechen!

    c)  Der (9V) Geräte-Spannungsbedarf muß somit der (9V) Akku-Block-Zellenanzahl

         entsprechen, um die dauerhafte Akku-Nutzbarkeit des jeweiligen Gerätes zu erreichen.

    d)  Die hoffentlich vorhandene rechtzeitige Unterspannungs-Abschaltung

         bei 1,0 Volt / Zelle im Akkuzellen-Satz dient der Akku-Block Nutzungssicherheit.

    e)  Die Warnanzeige des Ladezustands dient dazu, rechtzeitig den Betrieb zu beenden,

         und um das NACHLADEN auszuführen, bzw. um zu tiefes Entladen zu verhindern!



Als Geräte-Hersteller erschleicht man sich nämlich einen geringen Preis-Vorteil, wenn man

Zellenblocks mit geringerer Zellenanzahl anbietet - und das setzen Akku-System-

Verantwortliche aus Marketing-Gründen mit oft hoher Priorität ein!!!



Es wird dadurch vom Geräte-Hersteller sämtliche Nutzungs-Zuverlässigkeit auf den Käufer

"verlagert" - NUR der Anwender ist damit ständig konfrontiert - manchmal jeden Tag!!!



Sie selbst also bestimmen darüber, ob zu tiefes ENTLADEN TE vorkommen kann

wegen zu hoher Zellen-Anzahl!



Hinzu kommt das hoffentlich ZUEINANDER GLEICHE ENTLADE-Verhalten aller Zellen im

selben Akku-Block.



---



Sofern Sie meine folgenden Akku-Empfehlungen und Behandlungshinweise (A bis K)

beachten, können Sie sich über eine völlig problemlose NiMH Akku-Langzeit-Nutzbarkeit

freuen, zusammen mit meinem umgerüsteten AV4m+ / AV4ms Lade- und Prüf-Gerät,

bei EINZEL-Zellen-Nutzung, und auch als Akku-Pack.



Ganz bewusst weise ich einerseits ausführlich und nachdrücklich darauf hin, daß es

leider viele Beeinflussungs-Möglichkeiten gibt, die die ENTLADE-Leistung der

NiMH Zelle ganz erheblich und DAUERHAFT REDUZIEREN können.



Andererseits aber lassen Sie sich nun bitte nicht verunsichern, denn mit nur wenigen

Schutz-Maßnahmen sind gepflegte NiMH Akkus mit sehr guten Nutzungs-Eigenschaften

oft jahrelang zuverlässig nutzbar!





A) Meine Hinweise zur Vermeidung von Tiefentladung TE, Nachlade-Empfehlungen



B) Unterschiede zwischen AV4m+ und AV4ms



C) Geräte-Umrüstung der neuen MEC AV4m und älteren AV4m, AV4 und AT3+ Kunden-Geräte

     zum AV4m+ oder zum AV4ms



D) Akkuzellen-Eigenschaften, Zellen-Behandlung mit dem AV4m+ / AV4ms



E) Externe Bearbeitung von größeren (C)Baby und (D)Mono-Zellenbauformen



F) DataExplorer grafische Zellen-Datenanzeige DE auf dem PC / MAC / LINUX Rechner



G) Blinde / sehbehinderte Anwender des AV4ms



H) Mit dem RASPBERRY PI autonome Daten-Aufzeichnung, Speicherung, Anzeige



I) USV / USB PowerBank Akku-Dauer-Stromversorgung / Mobile USB-Akku-Nutzung



J) Links zu den DOWNLOADS



K) Zusammenfassung



L) Zur Preisliste und Versand-Informationen



Die individuell ermittelte MES ist ein sehr wichtiger Zellen-Wert, der zusammen mit

der Entlade-Kapazität (Ah) zur Beurteilung der Zellen-Eigenschaften unverzichtbar ist,

siehe die folgende ERGEBNIS-Tabelle.


In die ERGEBNIS-Tabelle werden die ERGEBNIS-Werte nach dem RECYCLE eingetragen.

Die (CAP-Taste) öffnet nach dem RECYCLE die Anzeige der ERGEBNIS-Werte, solange
die mit RECYCLE behandelten Zellen noch eingelegt sind und weiterhin Stromversorgung
besteht, also während die ermittelte letzte LADE-Werte-Sequenz noch angezeigt wird,
bei dauernd VOLLEN BALKEN.

Dies erleichtert sehr den Überblick über die ermittelten Zellen-ENTLADE-Eigenschaften.

Man kann damit die ZUEINANDER GLEICHEN ENTLADE-Eigenschaften der jeweiligen
Zelle leichter zuordnen, um den Zellensatz (neu) zu paaren mit Zellen, die sowohl (fast)
denselben ENTLADE-Ah-Wert haben (>90% des Nominal-Wertes) und dabei zusätzlich
(fast) denselben hohen MES-Wert Mittlere Entlade-Spannung erreichen (>1,18 Volt / Zelle).

Zurück zur Übersicht




Nach oben zur Übersicht





B) Unterschiede zwischen AV4m+ und AV4ms



Das jeweils vollkommen eigenständig funktionierende AV4ms ebenso, wie das

autonome AV4m+ Gerät benötigt zum immer autonomen Betrieb keinen PC-Anschluss!



Das AV4ms KANN zwar, aber es muss nicht zusätzlich an den PC angeschlossen werden!



Den AV4ms PC-Anschluss zur externen / zusätzlichen Zellendaten-Auswertung, -Anzeige

und -Speicherung kann man jederzeit herstellen, nutzen oder trennen.



Dies hat jedoch keinerlei Auswirkung auf die AV4ms Funktionen und -Display-Anzeigen!



Es erfolgt also keine Steuerung des AV4ms durch den PC.



Zur evtl. Aktualisierung der kostenlosen Software-Version oder zum kostenpflichtigen

UPGRADE auf eine (höhere) Firmware-Version ist der PC-Anschluss erforderlich.



Seit 2014 ist die AV4ms Firmware Version 4.74 unverändert, ebenso, wie die AV4m+

Firmware-Version 1.74.



Immer erfolgt das jeweilige Ausführen der vom Anwender mittels Tastendruck

veranlassten (auch Entlade)-Geräte-Funktionen unabhängig vom PC-Anschluss.



Extern können dadurch die vom Gerät AV4ms jede Sekunde vollständig ermittelten

individuellen Zellendaten zusätzlich grafisch im zeitlichen Verlauf, oder als Tabelle,

oder als Behandlungs-Statistik angezeigt / gespeichert werden.



Nach oben zur Übersicht





C) Geräte-Umrüstung, System-Hintergrund-Informationen:



Die vielfachen Gründe für meine erforderliche Umrüstung sind hier beschrieben:



KUNDEN-DOWNLOAD\00_UMRÜST-INFORMATIONEN



Alle Kunden, die bereits ein älteres AV4m+ oder AV4ms, oder ein von mir zum

AV4m+ oder AV4ms umgerüstetes Alt-Gerät AT3+, AV4 und AV4m haben, können

auf die Firmware x.74 jederzeit selbst aktualisieren, oder mir das Gerät frei zusenden,

dann aktualisiere ich das Gerät kostenlos. Es fallen dann nur die Portokosten an.



Diese Zusage ist zeitlich unbegrenzt!



Informationen zur Firmware Aktualisierung

KUNDEN-DOWNLOAD\00_Lies mich zu UPDATE Firmware x.74 anwenden.pdf



Es ist zum Firmware-UPDATE die Verbindung zum PC nötig.



Die Firmware x.74 zum kostenlosen Firmware UPDATE ist hier erhältlich:

KUNDEN-DOWNLOAD\00_FW_x74_KUNDEN-UPDATE.zip



Zu unterscheiden ist jedoch zwischen dem kostenlosen UPDATE und dem

kostenpflichtigen UPGRADE.



So einfach kann ein Gerät von Firmware 1.xx (ohne Datenausgang)

erhöht werden - als UPGRADE - auf Firmware 4.xx (mit Datenausgang):

KUNDEN-DOWNLOAD\00_Firmware UPGRADE-Informationen.pdf



Es ist hierzu jedoch der PC-Anschluss zum AV4m+ bzw. zum AV4ms erforderlich,

den man später auch für die externe Daten-Anzeige ohnehin benötigt.



Beim kostenlosen UPDATE wird die Grundfunktion der bestehenden Firmware

beibehalten, also von z.B. von FW 1.69 auf FW 1.74 ( ohne Daten-Ausgang).



Beim kostenpflichtigen UPGRADE wird der Datenausgang zusätzlich frei geschaltet.

Ein UPGRADE erfolgt z.B. von FW 1.69 auf FW 4.74.



Nach oben zur Übersicht





System-Hintergrund-Informationen


Fa. MEC (Mainland Energy Conversion) ist der Hersteller aller Geräte AV4m,
AV4 und AT3+, auch wenn diese geliefert wurden von z.B. CONRAD Electronic
oder von Fa. IVT, oder von anderen Händlern.

Die Fa. MEC-Energietechnik GmbH ist in VILLACH / Österreich beheimatet und hat
eine eigene vielseitige Elektronik-Fertigung in HongKong / China.

Wir sind im laufenden, auch persönlichen, engen Kontakt mit MEC.

Meine Umrüstung ist mit MEC abgestimmt / wird evtl. später in Serie von MEC gefertigt.

Wir haben mit Kenntnis von MEC deren Ladegeräte AT3+, AV4 und AV4m bereits
seit 2006 sehr genau untersucht und vereinzelte Funktionen- und Anzeige-
"Abweichungen" vom Soll-Wert festgestellt.

Unsere Erkenntnisse haben es uns ermöglicht, in Abstimmung mit MEC für diese
sehr gute MEC-Hardware die Optimierung der Funktionen sowie mehrere
Anzeige-Verbesserungen zu erreichen.

Hierfür haben wir eine vollständig neue Funktionen-Software (Firmware x.74)
entwickelt, optimiert und umfassend erprobt. Die FW x.74 ist seit 2014 unverändert.

Zusammen mit einigen dazu nötigen Hardware-Anpassungen konnten der seit 2014
erweiterte und konstante Funktionen-Umfang sowie die erzielten ENTLADE-Ah
Werte deutlich genauer angezeigt werden, typ. auf ca. 1% genau.

Auch ein neuer, leistungsfähigerer Prozessor zusammen mit angepasster Firmware
(x.74) sowie die (beim AV4ms zusätzlich jederzeit nutzbare externe RS-232
Daten-Ausgabe) sind Bestandteile meiner Umrüstung.

Ein wesentlicher Grund für diesen erheblichen Änderungs-Umfang (im Vergleich mit
der Original MEC-Ausführung) ist die dadurch erreichte Möglichkeit, dass ich auch
ältere MEC Kunden-Geräte AT3+, AV4 und AV4m gleichartig umzurüsten kann.

Diese werden dadurch völlig identisch nach der Umrüstung mit den von mir
neu gelieferten AV4m+ und AV4ms Geräten.

Diese liefere ich ebenso wie Neugeräte aus mit erneuter 24 Monate Gewährleistung
auf das gesamte umgerüstete Gerät AT3+, AV4 und AV4m mit denselben AV4m+ / AV4ms
Eigenschaften.

Alle dieser Änderungen führe nur ich durch, in Absprache mit MEC, denn wegen
der eher geringen Geräte-Stückzahl ist eine solche umfassende Serien-Änderung
bei MEC nicht wirtschaftlich.

Nur durch meine Umrüstung werden alle vereinzelt MEC-werksseitig möglichen
Funktionen- und Lade-Abbrüche und die Werte-Anzeige-Abweichungen beseitigt.

Meine Umrüstung ermöglicht somit die individuell je Zelle sehr genau ermittelten Zellen-
Werte-Anzeigen für das Laden und für das entscheidend wichtige, genaue ENTLADEN.

Jedoch egal, wie z.T. sehr abartig sich eine NiMH Akkuzelle verhalten mag - es wird vom
AV4m+ / AV4ms stets die je Zelle maximal mögliche ENTLADE-Eigenschaft erreicht.

Ob aber diese noch verbliebene Zellen-ENTLADE-Leistung (Ah und zugehörige MES
Mittlere Entlade-Spannung) für den praktischen Betrieb im Anwender-Gerät noch ausreicht,
das kann nur der Anwender selber feststellen, basierend auf den vom AV4m+ / AV4ms
erreichten und angezeigten / verbliebenen Zellen-ENTLADE-Werten.

Auch die Verbraucher-Geräte-Einstellung der Abschaltspannung bestimmt die nutzbare
Zellen-ENTLADE-Kapazität!

Zur Ermittlung muss der Anwender das ENTLADEN mittels Tastendruck auch veranlassen.

Auch wenn eine Zelle - inzwischen - weniger ENTLADE-Leistung anzeigt, als eine gleiche
Neu-Zelle, selbst dann werden vom AV4m+ / AV4ms jeweils die erreichbaren, individuellen
Zellen-Werte sehr genau ermittelt und angezeigt.

Bedingung dafür aber ist, dass die Zellen-Kontaktierung im AV4m+ / AV4ms sowie an den
Zellen sehr sauber sind und dass diese sich konstant verhalten, denn verschmutzte
Kontakte können die MES sehr erheblich beeinflussen (nur noch sehr niedrige MES Zellen-
Werte ermitteln / anzeigen), die dann jedoch nicht der realen Zellen-Leistung entsprechen.

Der Anwender mag daraufhin entscheiden, ob diese Zelle sich noch für eine
(evtl. erneute!) GLEICHE Zellen-Paarung eignet zusammen mit (fast) gleichen bzw.
schwächeren Zellen, oder ob damit nur noch evtl. kurzzeitiger Reserve-Betrieb
mit einem bestimmten Verbraucher erfolgen soll.

Es hat sich nämlich in langjähriger Anwendungs-Praxis bestätigt, dass die
allermeisten NiMH Akku-Zellen, wenn sie bereits merklich schwächer geworden sind,
nur noch (sehr) eingeschränkt nutzbar sind, besondern in Geräten, die auf eine zu hohe
Mindest-Abschaltspannung vom Hersteller eingestellt sind.

Die Zellen-Nutzbarkeit ist nämlich auch sehr vom damit betriebenen Verbraucher abhängig,
weil dessen Versorgungs-Bedarf die Stromhöhe ebenso bestimmt, wie die von der
Zelle mindestens abzugebende Versorgungs-Spannung unter Strom-Last im Betrieb.


Nach oben zur Übersicht



D) NiMH Akkuzellen-Eigenschaften, Zellen-Behandlungen mit AV4m+ / AV4ms


Am zueinander nahezu gleichen zeitlichen Spannungs-Verlauf (Spannungs-Höhe / Zeitdauer)
der grafischen Darstellung einer Zelle - im Vergleich mit anderen Zellen - erkennt man in der
Grafik mögliche Zellen-Unterschiede.


Die folgenden Darstellungen zeigen den zueinander sehr gleichmäßigen Spannungs-Verlauf

über die Zeit von 4 Stück 2000 mAh ENELOOP AA Zellen auf, mit und ohne aktivem Strom,

jeweils beim ENTLADEN und beim LADEN.



AV4m+ und AV4ms nutzen jeweils in jeder Sekunde während  0,75 Sekunden den Strom

beim Laden und Entladen.



Während den folgenden 0,25 Sekunden werden verschiedene Zellenwerte gemessen,

bewertet und angezeigt sowie intern im AV4m+ / AV4ms (vorübergehend) gespeichert.



Deshalb werden grafisch jeweils 2 Spannungs-Linien angezeigt, gleichfarbig

für jede Zelle. Durch Anhaken / Ausblenden kann die jeweilige Zellenwert-Anzeige

erscheinen oder ausgeschaltet werden.



Die DE DataExplorer Anzeigen sind ideal bei GLEICHEN Zellen fast identisch.







Die PC-Anzeige Kanal 1 bis Kanal 6 nutzt am besten das freie Grafik-Programm

DE DataExplorer, denn die LV LogView Aufzeichnung kann (je nach PC) nach einigen

Aufzeichnungs-Stunden evtl. die gesamte PC Anzeige dauernd blockieren!



Der DE DataExplorer hat jedoch keine  Zeitbeschränkung bei der Anzeige / Aufzeichnung.



Die Rechner-Anzeige der einzelnen Zellenwerte kann in Linien-Dicke, Linien-Farbe und

Werte-Kommastellen sowie in der Werte-Skalierung jederzeit individuell im Betrieb und

auch danach geändert / angepasst werden.



Auch können einzelne Anzeige-Teil-Bereiche jederzeit mit der Maus aus / eingeschaltet,

frei skaliert / gezoomt angezeigt und wieder zurück geändert werden zur vollständigen

Normal-Ansicht.  Dies hat keinen Einfluss auf den Daten-Inhalt, der erhalten bleibt.



Nach oben zur Übersicht





Das thermisches Verhalten ist als typisches Zellen-LADE-Verhalten auch abhängig von

der Ladestrom-Höhe.



Zum Test wurde dieselbe ENELOOP- Zelle zuerst VOLL geladen. Anschließend wurde
sie ENTLADEN und danach jeweils mit dem Ladestrom S - M - L geladen.
Hierbei wurden gleichzeitig Zeit, Spannung und Temperatur aufgezeichnet.



Hierbei zeigte und bestätigte es sich, daß der kleine Ladestrom (S) das Laden ohne "HOT",
also ohne zusätzliche Abkühlpausen ermöglichte. Auch die Zellen-Temperatur (unten) ist
dabei berücksichtigt.


Deshalb empfehle ich den kleinen Ladestrom (S), weil damit bei den meisten NiMH Akkus

das Laden ohne (zusätzliche, automatische) Abkühl-Pausen erfolgt.



Ist nämlich eine Zelle hochohmiger, dann wird sich durch den geregelten Ladestrom diese

Zelle zusätzlich erwärmen, weil dadurch vermehrt zugeführte Ladeenergie im Wärme

umsetzt wird, anstatt in Zellen-Ladung.



Die sehr genaue Temperatur-Überwachung des AV4m+ / AV4ms erkennt aber rechtzeitig,

ob die Zellentemperatur ca. 50 Grad C übersteigen könnte und unterbricht passend das Laden.



Der Prozessor ermittelt diese Überwachung über die von ihm gesteuerte Ladestrom-Auswirkung.

Vor allem werden dabei fallweise automatisch längere Abkühl-Pausen veranlasst, mit "PAU"

Anzeige der verbleibenden Lade-Pausen-Dauer bis zur Wiederaufnahme der LADE-Funktion.



Nach der Abkühl-Pause wird das Laden automatisch weiter geführt, ab jetzt für diese Zelle

jedoch mit einem um 25% reduzierten Ladestrom, damit eine erneute hohe

Zellen-Temperatur möglichst verhindert wird.



Dieser Abkühl-Pausen-Schutz kann sich mehrfach wiederholen, je nach thermischem

Zellen-Verhalten, Es wird auch die Umgebungs-Temperatur berücksichtigt.



Direkte Sonneneinstrahlung / Wärme von außen zugeführt bitte unbedingt vermeiden!



Dadurch wird immer VOLL geladen - ohne Überladen. Die Zelle wird somit keiner

zu hohen Lade-Temperatur ausgesetzt.



Die jeweilige Pausen- (PAU) Anzeige im Display zeigt zusätzlich auch die Dauer der

verbleibenden Pausen-Länge an bis zum Beginn des nächsten Lade-Versuchs.



Einschließlich der Abkühlpausen-Dauer zeigte sich hierbei, daß der Ladestrom (S)

die kürzeste Gesamt-Ladedauer ermöglicht.



Außerdem kann man es auch im Display je Schacht erkennen am fehlenden

obersten Balken, wenn der HOT Zustand (Wärme-Abschaltung) eingetreten ist.



Diese fehlende oberste Balken-Anzeige bleibt so lange ausgeblendet, wie diese HOT Zelle

dauern im Schacht verbleibt (mit Stromversorgung).



Wird diese Zelle entnommen oder die Stromversorgung wieder hergestellt, dann wird dadurch

auch der HOT-Zustand dieses Schachts gelöscht - für weiteren normalen Betrieb.



Man sieht hierbei deutlich den thermischen Einfluß der Ladestrom-Höhe, der mit derselben

neuen einzelnen ENELOOP AA Zelle ermittelt wurde!





Nach oben zur Übersicht



Allgemeine Informationen zu guten NiMH Akkus:



Ich liefere jetzt nur jahrelang bewährte NiMH-Zellen von FUJITSU FDK aus.

Diese werden von mir geprüft und auf Wunsch passend farbig markiert, je Zellensatz.



Zur Erklärung: Zitat der Informationen, die ich kürzlich von Fa. FDK erhalten habe:

ZITAT:

Leider darf ich nichts zu eventuellen Kunden von uns sagen. Hierfür bitte ich um Verständnis.

Was ich aber sagen darf ist, dass FDK die Fabrik in Japan von SANYO übernommen hat.

ZITAT Ende.



Dies ist hier beschrieben:

http://www.fdk.com/whatsnew-e/release091028b-e.pdf



FDK ist der einzige Hersteller, der in Japan NiMH Zellen fertigt!



Download FUJITSU FDK HR-3UTC Datenblatt (AA Zelle)
Download FUJITSU FDK HR-4UTC Datenblatt (AAA Zelle)

Die vollfarbigen ENELOOP Zellen "PANASONIC ENELOOP TROPICAL" sind
ausverkauft und nicht mehr erhältlich.


Wichtig ist es also, dass es NiMH Zellen Made in JAPAN sind, denn nur dann kommen

diese von FDK und nur dann haben diese Zellen die bekannt guten, bewährten,

einmaligen ENELOOP-LSD NiMH Zellen-Eigenschaften.



LSD = Low Self Discharge = geringe Selbst-Entladung SE.



Diese FDK-Zellen dürfen jetzt aber nicht mehr als ENELOOP bezeichnet werden,

weil schon vor Jahren die Fa. SANYO teilweise von Fa. PANASONIC gekauft wurde.



Auch der Produkt-Name ENELOOP gehört somit jetzt ebenfalls zu PANASONIC.



PANASONIC hatte aber offenbar "seine ENELOOP" NiMH Akkus von FDK / SANYO

herstellen lassen, genannt PANASONIC "ENELOOP, somit "Made in JAPAN".



Es gibt nämlich von PANASONIC auch ENELOOP NiMH Akkus Made in CHINA,

aber das ist offenbar eine andere Zellen-Technologie, die nicht der FDK Technik

entspricht. Solche Zellen verkaufe ich nicht!



FDK beschriftet jetzt seine Zellen außerdem mit "LSD = Low Self Discharge". Das
sind somit bewährte NiMH Zellen mit sehr geringer SE Selbstentladung.
Nur diese haben weiterhin die bewährte (frühere) ENELOOP Zellen-Technologie.

Schon seit 2006 lieferte ich die bestens bewährten ENELOOP LSD Akkuzellen an meine
Kunden aus:

1. SANYO wurde jedoch inzwischen von PANASONIC gekauft, leider mit manchen
    Konsequenzen für den Anwender u.a. bei wichtigen NiMH Produkte-Eigenschaften.

2. Fa. FUJITSU FDK hat das SANYO Werk in JAPAN gekauft, siehe zuvor!


3. FDK ist somit noch der einzige Hersteller, der in Japan Ni-MH Zellen fertigt.



4. ENELOOP Zellen wurden nämlich schon seit Jahren auch von Fa. FUJITSU / Fa. FDK

    für SANYO hergestellt.

5. Nach dem Verkauf von SANYO an PANASONIC darf aber Fa. FUJITSU / Fa. FDK seine
    sehr guten ENELOOP NiMH LSD Zellen nicht mehr mit "ENELOOP" bezeichnen.

6. Daraufhin werden jedoch von Fa. FUJITSU / Fa. FDK diese exzellenten Akkus weiterhin
    gefertigt, aber nun werden diese Zellen mit eigener FUJITSU / FDK Typenbezeichnung
    von mir geliefert:

    a) AA Zellen heißen jetzt FUJITSU FDK Type HR-3UTC
    b) AAA Zellen heißen jetzt FUJITSU FDK Type HR-4UTC

7. Preise und die von mir geprüften Zellen-Eigenschaften sind identisch zu früheren
    SANYO ENELOOP Zellen.

8. Angeblich soll PANASONIC auch "ENELOOP" Zellen liefern mit der PANASONIC
    eigenen Technik, jedoch sind solche "ENELOOP Zellen Made in China".

    Solche "ENELOOP" werde ich nicht im Programm haben - das Risiko ist mir zu groß.

9. Ich empfehle daher NiMH Zellen Made in Japan, von FUJITSU FDK, oder SANYO,
    oder auch von PANASONIC, sofern diese in JAPAN von FUJITSU FDK hergestellt
    sind für PANASONIC, so wurde ich informiert.



Unsere langjährigen Praxis-Erfahrungen erst ermöglichten es uns, die weltweit

einmaligen / besonderen AV4m+ / AV4ms Funktionen, Anzeigen und Bedienungs-

Details zu realisieren, bei MEC Neugeräten ebenso, wie z.T. nachträglich auch bei über

15 Jahre alten Kunden-Geräten AT3+, AV4 und AV4m, die nur durch mich umgerüstet

werden können zum AV4m+ / AV4ms.



Die nach meiner Umrüstung zum AV4m+ / AV4ms sehr zuverlässigen und genauen

NiMH Zellen-Behandlungs-Ergebnisse können sehr vielseitig ausgewertet werden.



Zusammen mit dem AV4ms Gerät kann zusätzlich - auch grafisch am Rechner-Monitor

dargestellt - der zeitliche Behandlungs-Verlauf als noch übersichtlichere Auswertung

der laufenden individuellen AV4ms Zellen-Daten erfolgen - und frei gespeichert werden,

z.B. für spätere Vergleiche usw.



---



Der niedrige typische ENTLADE-Spannungs-Verlauf der folgenden Zelle pink-farben

zeigt es unten grafisch dargestellt auf, dass die Mittlere Entlade-Spannung MES dieser

Zelle nur noch viel niedriger ist, als die höhere ENTLADE-Spannung der anderen 3 Zellen.



Es ist also nicht nur ausreichend, dass zwar etwa fast dieselbe hohe Entlade-Kapazität

vorhanden ist (weil zwar die Entlade-Dauer aller 4 Zellen nahezu gleich ist).



Es muß aber auchnämlich unter Last, also mit Entlade-Strom, auch die MES Spannung aller

Zellen im Zellensatz ZUEINANDER etwa fast GLEICH HOCH sein (>1,18 V/Zelle)!





Dieser ermittelte niedrige ENTLADE-Spannungsverlauf über die Zeit, der hierzu extern

aus den AV4ms Zellen-Daten am PC / MAC grafisch dargestellt ist, zeigt den offensichtlich

sehr ungleichen, niedrigen ENTLADE-Spannungsverlauf dieser Zelle in Schacht 4!



Der ENTLADE-MES Wert wird natürlich auch direkt vom AV4m+ / AV4ms im Geräte-

Display nach der abschließenden VOLL-Ladung angezeigt (CAP Taste), nachdem das

RECYCLE / ENTLADEN / Laden veranlasst und beendet ist.



Es können jedoch vom AV4m+ / AV4ms Geräte-Display diese ermittelten Zellen-

ERGEBNIS-Werte nur dann richtig angezeigt werden, wenn nach der gesamten

Behandlungs-Dauer, also nach Abschluss der VOLL-Ladung (dauernd VOLLE Balken):

a) Die Stromversorgung weiterhin dauerhaft, also ohne Unterbrechung vorhanden ist

b) Die behandelten, VOLL geladenen Zellen sich weiterhin im AV4m+ / AV4ms Gerät befinden

c) Die Display-Anzeige laufend die Standard-Anzeigefolge Ah-Spannung-Zeit ausgibt.



AV4m+ und AV4ms wirken aber auch als Spannungs-Anzeiger / -Voltmeter:


Um rascher das ZUEINANDER GLEICHE Akku-Verhalten zu erkennen, wird direkt nach

dem Einlegen der Zelle in den AV4m+ / AV4ms Schacht für 18 Sekunden auf dem

Display jeder Zelle u.a. zunächst die momentane unbelastete Zellenspannung

angezeigt ("U" gefolgt vom Spannungs-Wert), obwohl (zunächst) bereits mit

aufsteigenden Balken das LADEN angezeigt wird.



Das ermöglicht bereits einen ersten guten Überblick, ob diese Zellen nach dem

Betrieb oder nach der längeren Lagerung zueinander abweichende Ruhe-

Spannungswerte aufweisen, falls z.B. eine ungleiche Entlade-Rest-Kapazität und /

oder eine ungleiche Momentan-Spannung - bereits nach der (Teil-)Nutzung besteht.



Es liegt also hauptsächlich am Anwender und / oder am Verbraucher-Gerät, ob dieses

mit den vom AV4m+ / AV4ms optimierten / vermessenen / ZUEINANDER GLEICHEN

Akkus problemlos betrieben werden kann!



Ein NiMH Akku fällt nämlich normalerweise "nicht plötzlich" aus, denn:



1. Das hat meist mehrere Gründe, deren Auswirkungen an der Display-Anzeige der

    Zellen-Werte und vor allem an den UNTERSCHIEDEN der Zellen zueinander

    im Zellensatz "trend-mäßig", also oft schon früh erkennbar sind.

    Dazu aber sollte man die Werte in der Display-Anzeige (zwischendurch) beachten!



2. Der Anzeige kann man stets vertrauen - es sei denn, dass die inzwischen

    verschmutzte Kontaktierung der Zelle selbst, aber auch beim AV4m+ / AV4ms Gerät

    sowie im Verbraucher durch Verschmutzung die Anzeige-Werte-Unterschiede

    verursacht sind.



Nach oben zur Übersicht



Alle Display-Anzeigen erfolgen immer als 3-er Sequenz - inkl. der zuordnenden Balken-
Laufrichtungs-Anzeige, je Schacht:

LADE-Werte, je Schacht:
Ständige 3-fach Anzeigen, solange die Zelle eingelegt ist und Stromversorgung besteht:

Ah   = Kapazität   = Lade-Ah                     aufsteigende Balken, plus Ah-Symbol
"U" = Spannung  = Lade-Spannung         aufsteigende Balken, nach dem "U" Symbol
Zeit = Zeitdauer   = Lade-Zeitdauer          aufsteigende Balken, plus Uhr = Zeit-Symbol

oder

ENTLADE-Werte, je Schacht, Start = DIS Taste, (CAP Taste zur ERGEBNIS-Anzeige).
Nur dann können ENTLADE-Werte ermittelt und angezeigt werden, wenn zuvor das
Entladen (RECYCLE) mit Tasten-Druck veranlasst bzw. ausgeführt ist:

Ah   = Kapazität    = Entlade-Ah                 absinkende Balken, mit dem Ah-Symbol angezeigt
"U"  = Spannung  = MES Entladen            absinkende Balken, nach dem "U" Symbol angezeigt
Zeit = Zeitdauer    = Entlade-Zeitdauer      absinkende Balken, plus Uhr-Symbol = Zeit-Symbol

Auch momentan erreichte Lade- bzw. Entlade-Werte werden ständig im Display als
3er Sequenz angezeigt (Lade-Ah, Lade-Spannung und Lade-Zeitdauer),
solange die Zelle noch im Schacht eingelegt ist und Stromversorgung besteht.

Sehr genaue, weltweit einmalige Lade- und Entlade-Zellen-Behandlungen bieten nur
meine umgerüsteten MEC Geräte AV4m+ und AV4ms:

1. Nur für einzelne NiMH und NiCad Akkus geeignet, nicht für Lithium-Akkus nutzbar!

2. Jede Sekunde werden pro Zelle umfassende individuelle Daten genau ermittelt.

3. Alle wesentlichen / individuellen Zellen-Werte zeigt das Display!


4. LADEN - erfolgt stets maximal, individuell je Zelle, ohne Überladen!

    Nach der ersten VOLL-Erkennung erfolgt 9 Minuten PAUse, erst danach erfolgt die

    erneut umfassend kontrollierte, abschließende VOLL-Ladung!



5. VERMESSUNG jeder Zelle vor allem beim ENTLADEN - und beim Laden!



6. Die genaue Status-Prüfung auf evtl. momentane Werte-Unterschiede im Zellensatz

    obliegt nur dem Anwender!



7. Der Anwender ersieht jedoch sofort im Display angezeigt, wenn es Unterschiede gibt

    zwischen den einzelnen Zellen eines Zellen-Satzes und dann kann man entsprechend

    reagieren und die neue Zellensatz-Paarung mit fundierten, GLEICH hohen,

    individuellen Zellen-Werten zusammenstellen (GLEICHE ENTLADE-Ah und -MES).



8. AV4m+ und AV4ms sorgen immer für die maximale ENTLADE-Zellen-Leistung,

    die sich betriebsabhängig wegen zu tiefem Entladen z.T. extrem reduzieren kann:

    Selbstentladung SE, hoher Innenwiderstand Ri = niedrige Entlade-Spannung MES!



9. Mit dem AV4ms können alle individuellen Zellendaten zusätzlich auch extern im

    zeitlichen Verlauf übersichtlich grafisch angezeigt und gespeichert werden, bzw.

    auch frei skalierbar grafisch am PC-Monitor dargestellt werden.



10. WIN PC, MAC und LINUX Rechner können das (kostenlose) Grafik-Programm

      DE Data-Explorer jederzeit starten, nutzen und beenden.

      Das hat keinen Einfluss auf die eingestellten AV4ms Funktionen.

      Individuelle Zellen-Daten zur zusätzlichen externen PC-Nutzung liefert nur das AV4ms.





Nach oben zur Übersicht





E) Externe Bearbeitung von größeren (C)Baby und (D)Mono-Zellenbauformen



Für C und D Zellen eignet sich bestens der Externe Zellen-Klemm-Halter UZHK,

je einer je Schacht für das AV4m+ sowie für das AV4ms.



Download AV4m+ und AV4ms Nutzung für MONO und BABY-Zellen






Nach oben zur Übersicht




F) DE DataExplorer grafische Zellen-Datenanzeige auf dem PC / MAC / LINUX Rechner



Die umfangreichen AV4ms Zellen-Daten können am PC Monitor zusätzlich wahlweise

dargestellt, angezeigt und gespeichert werden, mit:



1. WINDOWS(R) PC



   a)  VD Virtual Display, unser kostenloses eigenes Programm. Die Aufnahmezeitdauer

        ist unbeschränkt, es werden nur Zahlenwerte angezeigt, auch für BLINDE Anwender

        bestens geeignet, denn der PC kann die einzeln anwählbaren Datenfelder akustisch

        hörbar vorlesen (mit seinem Text zu Sprache-Programm).



  b)  DE DataExplorer, zeigt zeitlich ebenfalls unbeschränkt als umfangreiche Grafik im

        zeitlichen Verlauf sowie die Tabellen- und Statistikwerte der Zellen-Zahlenwerte an.



2. MAC PC.

    Es muß die jeweilige DataExplorer Version für MAC genutzt werden.



3. Auf einem anderen / weiteren (evtl. entfernt platzierten) PC kann man unabhängig

    von der laufenden PI-Aufzeichnung zeitgleich nach dem Y-Verteiler-Adapter jeweils

      über LAN dieselben RS-232 Zellendaten (ab dem Anschluss-Zeitpunkt) als grafischen

    Behandlungs-Verlauf auch zeitlich grafisch dargestellt mit DE DataExplorer anzeigen.



Nachfolgend ist die typische PC Monitor-Anzeige des Grafik-Programms
DE DataExplorer im Detail dargestellt:

Diese zusätzlich mögliche, grafische Zellendaten-Anzeige bietet nur das AV4ms,
weil nur das AV4ms die Zellen-Daten auch zur externen Anzeige / Nutzung bereit stellt.

Die anzeigbaren 6 Mess-Kanäle sind für jede einzelne Zelle individuell wählbar,
oder sie können auch z.B. für 1 oder 2 oder 3 oder für alle 4 Zellen zusammen angezeigt
werden, zum Vergleichen zueinander.

Der DE DataExplorer kann jederzeit geöffnet oder geschlossen werden,
denn die  technisch völlig identisch aufgebauten AV4ms (und AV4m+) funktionieren
stets eigenständig / sind unabhängig in Funktionen / Betriebsarten vom PC-Anschluss.

Hiermit können die mit VD Virtual Display erstellten *.log Dateien konvertieren in *.csv
das IMPORTIEREN ausführen zur grafischen Darstellung mit dem Programm
DE DataExplorer (durch: Datei - Import - Geräte *.csv).

Die Anzeige-Auswahl und -Skalierung (als Ausschnitt eines Anzeige-Bereiches) kann
jederzeit frei gewählt oder geändert oder beendet werden.

Es können für jeden der 6 Mess-Kanäle die individuellen Zellen-Werte grafisch als
zeitlicher Verlauf, oder als Tabelle, oder als ERGEBNIS-Statistik wahlweise angezeigt
werden, jeden Punkt kann man auswählen.

Außerdem kann man in jedem der 6 Messkanäle die Darstellung zusätzlich wählen als
Diese folgenden grafischen Darstellungen des AV4ms Behandlungs-Verlaufs bieten viele
zusätzliche Informationen über das Zellen-Verhalten mit dem Programm DE DataExplorer.


Nach oben zur Übersicht




Typische AV4ms Zellen-Behandlung, grafisch aufgezeigt

an einer Zelle (blau / in Schacht 1):






Hilfreich sind die farbig zugeordneten Zellen-Werte-Anzeigen links und rechts von der
DE DataExplorer Grafik-Darstellung.



Grafische Kapazitäts-Anzeige


Grafische ZEIT-Anzeige



Grafische LEISTUNGS-Anzeige



Die Anzeige des individuellen VOLL-Lade-Verhaltens in Kanal 6 (oberhalb von ca. 1,35 V)
zeigt die Lade-Verhaltens-Unterschiede auf. Deutlich sieht man die zweite VOLL-Kontrolle,
also die Nachlade-Kontrolle. Erst dadurch kann jede Zelle maximal VOLL geladen werden.



Die hochohmigere Zelle in Schacht 4 kann nur noch weniger Ah entladen, aber beim Laden
nimmt diese Zelle deutlich mehr Energie auf als die anderen 4 Zellen.



Statistik-Anzeige
Jeder der 6 Anzeige-Kanäle kann den individuellen Zellenwert auch als Statistik anzeigen.




Nach oben zur Übersicht







G) Blinde / sehbehinderte Anwender des AV4ms nutzen unser Programm VD Virtual Display



Download VD Virtual Display Beschreibung-Bedienung V1_16.pdf



Unser kostenloses Programm VD Virtual Display ermöglicht es für blinde / nicht gut

sehende Anwender, sich die individuellen VD Zellendaten der Datenfelder beim

PC-Anschluss zusätzlich wahlweise den jeweiligen Feld-Wert auch akustisch vorlesen

zu lassen (der immer vorhandenen Datenfeld-Werte-Anzeige).



Blinde / sehbehinderte Anwender können sich dadurch mit unserer kostenlosen Software

VD "Virtual Display" von ihrer Text-to-Speech Software die einzelnen Anzeigen der AV4ms

Geräte-Funktionen ebenso, wie die individuell ermittelten Zellenwerte des AV4ms auch

akustisch am / vom PC vorlesen lassen.



Gezielt mit Tastendruck sind hierzu beim VD die einzelnen Anzeigefelder aufrufbar.



Die einzelnen AV4m+ / AV4ms Funktionen werden wahlweise mit entsprechender

Piepton-Signalisierung akustisch bestätigt, auch damit blinde bzw. sehbehinderte

Anwender die jeweilige akustische Signalisierung aller Funktionen hören können.

Der Piepton ist im Menü einstell- und abschaltbar.



Anzeige unseres Programms VD VIRTUAL DISPLAY







Nach oben zur Übersicht







H) Mit dem RASPBERRY PI autonome Daten-Aufzeichnung, Speicherung, Anzeige



Der RASPBERRY PI eignet sich bestens auch zur umfangreichen, zusätzlichen

Zellenwerte-Aufzeichnung sowie zur individuellen Speicherung von zuverlässigen,

zusätzlichen individuellen Zellen-Werten und deren Anzeige.



Die AV4ms Zellen-Daten können extern zusammen mit dem RASPBERRY PI

Kleincomputer - unabhängig vom PC - im Dauerbetrieb aufgenommen, gespeichert

sowie eigenständig am Monitor angezeigt werden.



Weil hierzu eine Netzwerk-Verbindung (LAN) erforderlich ist, kann man von jedem

PC im LAN Netzwerk den PI erreichen und die Datenwerte am Monitor mit dem

kostenlosen LINUX Programm-Image (auf der SD Karte) anzeigen und speichern.





Beschreibung:  Daten-Aufzeichnung / -Anzeige mit dem RASPBERRY PI



                                LINUX-Programm: AV4ms Zellen-Inspektor.





                                  LINUX-Programm: Typische AV4ms Zellen-Analyse







              Y-Adapter



Über den Y-Adapter (direkt am AV4ms für 2x RS9 Kabel) kann man sogar dieselben

Zellendaten auch 2x gleichzeitig / simultan verteilt auf zwei Rechnern im LAN (über RS9

Kabel evtl. plus USB Adapter) voneinander unabhängig nutzen / anzeigen / speichern.





Nach oben zur Übersicht





Download: AV4ms RASPBERRY PI AV4ms Zellen-Inspektor



Nach dem Y-Verteiler - oder direkt vom AV4ms weg über RS9 und den USB-Adapter

können die Zellen-Daten unabhängig vom PC auf der SD Karte des Kleinrechners

RASPBERRY PI zeitlich fast unbegrenzt lange aufgezeichnet / gespeichert werden.

Diese PI Werte werden komprimiert gespeichert.



Nachdem der PI vom PC Browser aus aufgerufen und gestartet / eingestellt ist,

läuft / speichert der PI unabhängig vom PC und eigenständig die Zellendaten auf der

SD-Karte. Der PC & Monitor können nach dem PI Start ausgeschaltet werden / bleiben.



Der PI ist ab jetzt unabhängig vom PC! Man kann sich aber vom PC aus jederzeit

über LAN wieder mit dem PI verbinden und sich die Zellenwerte anzeigen lassen.



Derselbe RASPBERRY PI kann mit einer anderen SD Karte natürlich auch für sehr

viele andere PI Anwendungen ebenfalls genutzt werden - aber nicht gleichzeitig!



Das AV4ms LINUX Programm-IMAGE auf der SD Karte ist daher nur zusammen

mit dem AV4ms nutzbar.



Jedoch muss zuvor über den PC mit dem Browser (FireFox) nach Eingabe der

IP Netzwerkadresse des PI zunächst das LINUX-Programm AV4ms Zellen-Inspektor

aufgerufen werden, um dort die - sehr stark komprimierte - Datenspeicherung

mit dem PI zu veranlassen.



Nach der Abschluss-Ladung des AV4ms (jede Zellen-Behandlung endet mit der

individuellen, perfekten maximalen VOLL-Ladung) und kann mit dem gesamten

zeitlichen Behandlungs-Verlauf der Zellendaten im Browser (mit FireFox) am

PC angezeigt werden.



Dazu muß über LAN der PI vom PC aus gestartet werden.

Mit dem LINUX Programm "AV4ms Zellen-Inspektor" werden dauernd / gleichzeitig,

die Zellen-Daten aber nur als Zahlen-Werte angezeigt.



Die grafische Verlaufsanzeige "AV4ms Zellen-Analyse" der aufgezeichneten

Zellenwerte kann jedoch erst angezeigt werden nach dem Abschluss der

Zellenbehandlung, also nach dem Ende der VOLL-Ladung.



Von der SD Karte kann (z.B. mit FireFTP) die gespeicherte Aufzeichnung auf den

PC herunter geladen / kopiert werden.



Anschließend werden diese Daten in das Grafik-Programm DE DataExplorer

importiert und grafisch als zeitlicher Werte-Verlauf angezeigt - so, als wenn diese

Darstellung im DE gleich direkt vom AV4ms aktuell übernommen und angezeigt würde.



Stimmige Zellen-Werte können aber erst nach der Eingabe der Nominal-Zellen-Kapazität

ermittelt und mit dem AV4ms Zellen-Inspektor angezeigt werden.





Nach oben zur Übersicht





I) USV / USB PowerBank Akku-Dauer-Stromversorgung / Mobile USB-Akku-Nutzung



Mit der Familie, privat oder geschäftlich unterwegs?



MOBILE USB Geräte nutzen den mobilen USB-PowerBank Akku bestens / sehr vielseitig

auch als autonome Mobile Energiequelle!



USB Akku-Vorteile nutzen!

Gönnen Sie sich auch zuhause eine ausreichende USB-Akku-Stromversorgung!



Der geeignete USB-PowerBank Akku kann ZUSÄTZLICH auch AV4m+ / AV4ms mit

12 Volt unterwegs und zuhause unterbrechungsfrei versorgen!!



Ein solcher optimal geeigneter USB PowerBank Akku ist sehr hilfreich,

um auch unterwegs entladene aufladbare NiMH Akkus sowie USB-Geräte zu vermeiden!



Wichtiger Hinweis:

Manche USB Akkus schalten sich jedoch bei geringer Stromaufnahme des angeschlossenen

Stromverbrauchers AUS!!



Maßgeblich hierbei ist, dass sich der 12 Volt Ausgang des USB-Akkus bei nur sehr

geringem Stromverbrauch des AV4ms nicht abschaltet, z.B. wenn das AV4ms im

Entlade-Modus ist, bei dem das AV4ms nur 40 - 50 mA bei 12 Volt-Versorgung aufnimmt!



Vor allem UNTERWEGS und auch stationär im Dauerbetrieb sind diese beiden erprobten

XT-POWER USB PowerBank Akkus außerordentlich vielseitig verwendbar - quasi ist

das eine Betriebs-Lebensversicherung für die anspruchsvolle, insbesondere evtl.

unterschiedlich auch mobile Geräte-Stromversorgung.



Zuverlässiger Verbraucher-Betrieb (AV4ms / AV4m+ und RASPBERRY PI) wird mit dem

PowerBank Akku von XT-POWER ebenso ermöglicht bei gleichzeitiger Versorgung,

wie z.B. beim schnellen Laden und mit gleichzeitigem Dauer-Betrieb von SmartPhones,

Netbooks, Tablets, NoteBooks, GPS, Kamera-Akku-Lader usw.



Diese dauernde - GLEICHZEITIG MEHRFACHE - Stromversorgungs-Nutzbarkeit können

u.a. diese beiden speziellen XT-POWER USB Akkus mit  hoher integrierter Kapazität

lange Zeit sicherstellen, (auch) wenn momentan keine Netzversorgung zugänglich ist,

oder wenn diese vorübergehend ausgefallen ist.



Vor allem unterwegs / auf Reisen kann ZUSÄTZLICH bei gelegentlich vorhandenem

Netz und / oder 12 V Auto der interne USB Akku jederzeit GLEICHZEITIG geladen und

gepuffert werden, während dessen Ausgänge (12V und USB 5 Volt) gleichzeitig

versorgt werden - ein extrem vorteilhafter Zusatz-Nutzen, besonders dann:



a) Wenn man länger unterwegs ist ohne Zugang zur Netz-Steckdose

b) Wenn es zeitweise keinen bzw. keinen sicheren Stromnetz-Zugang (110 / 230 Vac) gibt.



So manches individuelle Netz-Ladegerät kann man dadurch beruhigt zuhause lassen

(Platz, Gewicht, Kabel usw.) und man hat immer und überall und dauerhaft sofort

genügend Lade-Energie dabei für stundenlange autonome / Netz-unabhängige 5 Volt

und für die dauernde 12 Volt-Versorgung des AV4m+ / AV4ms Gerätes.



Ich konnte nur diese beiden XT-POWER USB PowerBank Akkus am Markt finden,

die ALLE dieser technischen Anforderungen erfüllen:



Diese beiden USB PowerBank Akkus mit %-Anzeige der internen Lithium-Akku-Kapazität

und mit zusätzlichem (einstellbarem) z.B. 12 V Ausgang haben hierbei vor allem

auch keinen Mindest-Abschalt-Strom wie die meisten USB PowerBank Akkus am Markt,

denn der 12V Ausgang muss natürlich die 12V für das AV4ms / AV4m+ ständig

liefern können, auch in Lade-Bereitschaft sowie beim Entladen und / oder in

Lade-Pausen, wenn das AV4m+ / AV4ms vorübergehend nur sehr wenig Strom

aus der 12V Versorgung benötigt.



Schaltet sich nämlich die AV4m+ / AV4ms 12V Versorgung bei (momentan) niedriger

12 V Stromaufnahme ab, dann wird auch die Ladepause und / oder das Entladen

beendet und es wird NICHT abschließend VOLL geladen.



WICHTIG:

Deshalb darf sich der 12V Ausgang des USB PowerBank Akkus nicht abschalten bei

sehr geringer Stromaufnahme des 12V Verbrauchers!



Viele andere USB PowerBank Akkus schalten sich nämlich AUS, wenn die

12V Stromentnahme unter ein (höheres) intern vorgegebenes Ausgangs-Strom-

Minimum absinkt, das meist (viel) höher ist, als die zeitweise sehr geringe

AV4m+ / AV4ms Stromaufnahme bei 12V Versorgung.



Diese beiden XT-POWER USB PowerBank Akkus sind jederzeit einstellbar

auf den DC-Ausgang von 9V, 12V, 16V max. 4,5A / 19V 3.5A / 20V 3A, und dies ist

unabhängig von den beiden 5 Volt USB A Ausgängen.



Immerhin maximal 60 Watt Gesamt-Ausgangsleistung aller Ausgänge ist möglich.



Solange aber der im USB PowerBank Akku integrierte LITHIUM-Akku noch Ladung hat,

kann er oft auch noch mehrere Stunden ohne Netz-Pufferung das AV4m+ / AV4ms

mit 12 Volt versorgen, ZUSÄTZLICH und GLEICHZEITIG zur voneinander unabhängigen

5 Volt Standard-Versorgung von 1 oder 2 USB-Geräten.



Nur von diesen beiden XT-POWER USB PowerBank Akkus ist mir diese notwendige

Zusatz-Eigenschaft bekannt, denn es gibt KEINE MINIMUM-Strom-Abschalt-

Bewertung bei diesen beiden USB Akkus.



Jeder AV4ms / AV4m+ Neubeginn der Stromversorgung / nach dem Wiedereinschalten

verursacht nämlich das interne Löschen der bis dahin im AV4m+ und AV4ms intern

aufsummierten Zellenwerte - so, als wenn die Zelle(n) gerade erst (wieder) eingelegt

sind, weil dadurch das Laden neu beginnt und dabei bewusst die bisherigen

internen Werte auf Null gesetzt werden.



Nach oben zur Übersicht





Stromversorgung dieser USB PowerBank Akkus:

Das mitgelieferte Weitbereichs-Netzteil (100 Vac ... 240 Vac Eingang, 20 Volt DC Ausgang)

sowie der als Zubehör lieferbare DC Spannungs-Wandler vom 12 Vdc Eingang

auf 20 Vdc / 40 Watt Ausgang als mobiler Adapter versorgen über diese USB

PowerBank gleichzeitig diese Geräte-Funktionen:



a)  Laden des internen 23 Ah oder 32 Ah Lithium USB PowerBank-Akkus.

     Der interne Akku der USB PowerBank wird gleichzeitig automatisch aufgeladen

     mit dem Energie-Anteil der zugeführten maximal 40 Watt Leistung, der von

     den angeschlossenen Verbrauchern momentan nicht genutzt wird.



     Diese Adapter stellen jeweils 40 Watt bereit (20 Volt Ausgang, bei max. 2 Amp).



b)  Separater, am USB Akku u.a. auf 12V eingestellter Stromversorgungs-Ausgang

      für das AV4m+ / AV4ms (bzw. alternativ auch für andere Geräte, Laptop usw.).



c)  Weitere 1 oder 2 USB-Verbraucher (USB A Ausgang).

     Einer der beiden USB-Ausgänge kann z.B. gleichzeitig auch den PI

     dauernd mit 5 Volt versorgen.



Somit werden alle 3-4 gleichzeitigen Energie-Nutzer von den zugeführten max. 40 Watt

GLEICHZEITIG und unabhängig voneinander anteilig versorgt.



DAS ist ein riesiger System-Vorteil gerade auch dann, wenn sich die einzelnen benötigten

Stromversorgungs-Leistungen fallweise ändern (z.B. im AV4ms Entlade- Betriebsverlauf).



Der technisch geeignete 23 Ah XTPower MP-23000A PowerBank Akku,

oder der noch größere 32 Ah XTPower MB-32000A PowerBank Akku.





Beide USB-Akkus sind somit bestens auch für das AV4m+ / AV4ms geeignet - nämlich auch,

während z.B. das AV4m+ / AV4ms momentan entladet oder während einer Lade-Pause, also

bei nur sehr wenig momentanem Strombedarf aus der 12V Versorgung.



Der 12V Ausgang der PowerBank ist somit unabhängig von der Höhe der Stromaufnahme

des AV4ms / AV4m+.



Somit ist für das AV4m+ / AV4ms nur ein solcher 12V USB PowerBank Akku geeignet,

der beim 12V Ausgang keine Minimum-Stromabgabe erfordert.



Besonders vorteilhaft / hilfreich sind diese beiden

sehr speziellen USB PowerBank Akkus dadurch:



1.  Genaue % (Prozent-) Anzeige als Ladezustands-Information (beleuchtet) des internen

     LITHIUM Akkus (geringe Selbstentladung).



2.  Das AV4m+ / AV4ms wird dauernd mit 12V versorgt, unabhängig von der evtl.

     gleichzeitigen zusätzlichen Energie-Abgabe für die beiden 5 Volt USB-Ausgänge

     (für den RASPBERRY PI, für Handy, Smartphone, GPS, anderes PATONA Lithium

     Foto-Akku-Ladegerät usw.)



3.  Als Besonderheit werden somit GLEICHZEITIG der 12V Ausgang sowie

     die 5 Volt USB-Ausgänge versorgt, während ZUSÄTZLICH der interne USB-Lithium

     Akku ebenfalls GLEICHZEITIG (anteilig) GELADEN wird.



4.  Auch problemlose SOLAR-Versorgung vom bis zu 40 Watt Solarpanel ist dank des

     sehr weiten USB-Akku Eingangs-Spannungsbereichs dieser beiden PowerBanks

     von Fa. XT-Power von 15...24V ebenfalls möglich.



     Bei Solarpanels mit weniger Leistung als 40 Watt dauert das Laden usw. eben

     entsprechend länger, wobei dessen MPPT Laderegler die SOLAR-Energie maximal

     effizient in Ladung des internen USB-Akkus umsetzt!



     Die hocheffiziente integrierte MPPT Lade-Elektronik der XT PowerBank sorgt

     dabei für sehr stabile Spannungen und für effizientes Laden des internen Lithium

     Akkus, gerade auch bei variabler Leistungs-Abgabe an den 3 Ausgängen

     (2x USB "A" und einstellbar z.B. 1x 12V).



5.  Anstatt dem Weitbereichs-Netzgerät kann zur 19V Versorgung zum Laden und Puffern

     der USB Powerbank auch dieses universelle 19V DC-DC Wandler-Netzteil

     Ultron Una-65 Car DC/DC-Wandler 12 V/DC - 19 V/3.42A 65W

     dienen, um vom 12 Volt Auto weg unterwegs / ohne Netzzugang den internen

     USB PowerBank Akku zu laden und GLEICHZEITIG alle USB-Verbraucher mit 5V

     sowie auch z.B. das AV4ms / AV4m+ mit 12 V von der XT-PowerBank zu versorgen.



     Außerdem können damit verschiedene Laptops vom 12V Auto betrieben und geladen

     sowie gepuffert werden. Anwender sind damit recht unabhängig.



     Dadurch kann man also auch unterwegs wahlweise auch einen Laptop / Notebook /

     iPad / iPhone / Smartphone usw. lange Zeit ebenfalls von der USB PowerBank mit

     mobiler USB-Akku-Energie versorgen. Viele Stecker-Adapter gibt es im Lieferumfang.



6.  Die zusätzliche Ausgangsspannung beider USB PowerBank Akkus ist einstellbar

     für 9V, 12V, 16V max. 4,5A. Der 19V Ausgang liefert bis zu 3.5A , bei 20V können

     noch max. 3A entnommen werden. Das reicht auch, um den Laptop zu versorgen.

     Max. 60 Watt Gesamt-Ausgangsleistung kann diese USB PowerBank abgeben!



7.  Wer einmal unterwegs diese äußerst praktische USB PowerBank erleben durfte,

     der wird diese außergewöhnlichen Anwendungs-Freiheiten der Energieversorgung

     niemals mehr missen wollen!



Diese sehr universellen XT-POWER USB PowerBank Akkus übernehmen somit alle

nötigen Funktionen als USV, also die einer Unterbrechungs-freien Strom-Versorgung,

falls auch im AV4ms Langzeitbetrieb zusammen mit dem RASPBERRY PI evtl.

für Stunden / Tage die Netz-Stromversorgung ausfällt - oder auch nur mal kurz

unterbrochen wird, oder wenn (unterwegs) länger kein Netz zugänglich ist.



Dadurch ist insbesondere - auch unterwegs / mobil - die Langzeit-Stromversorgung

vorübergehend auch ohne Netzpufferung und z.B. insbesondere bei wochenlanger

Daueraufzeichnung im Dauerbetrieb gegen Netz-Ausfall abgesichert.



Darüber hinaus ist dieser ideale USB PowerBank Akku noch für viele andere USB-

und / oder Laptop-Stromversorgungs-Anwendungen usw. die optimal einsetzbare

mobile Stromversorgung: Zuhause, im Urlaub / auf Reisen.



Es gibt auch andere USB PowerBank-Akkus von XTPOWER und von anderen

Lieferanten, doch diese haben NICHT alle der vorgenannten nötigen Eigenschaften!



Nach oben zur Übersicht





Hier wird recht gut die Ermittlung der effektiv nutzbaren PowerBank Energie beschrieben:

http://www.allround-pc.com/artikel/wissen/2015/wissen-warum-die-kapazitaet-eurer-usb-powerbank-so-gering-ist



XTPower MB-32000A PowerBank, 32 Ah / 3,7 Volt interner Lithium-Akku

Ausgangskapazität, effektiv nutzbar nach der Ausgangsspannungs-Umsetzung:

XTPower MP-23000A PowerBank, 23 Ah / 3,7 Volt interner Lithium-Akku

Ausgangskapazität, effektiv nutzbar nach der Ausgangsspannungs-Umsetzung:

Nach oben zur Übersicht







J) Links zu den DOWNLOADS



Netzwerk (LAN) _SuperScanner_einrichten.PNG



00_Change-Log-X74.txt

01_AV4ms und AV4m+ Bedienung 01-07-2019 ab FW x.74_VOLL.pdf

      KURZ-Anleitung AV4m+_AV4ms_Tabelle_2019-07-01.pdf

03_AV4ms_AV4m+_TON-Signalisierung+Beschreibung+Bedienung.pdf


05_Ergebnis-Tabelle.pdf

06_AV4ms_AV4m+ mit UZHK Adapter_Nutzungs-Hinweise.pdf

07_Bild 4x UZHK mit AV4ms.jpg

08_Bild UZHK und UZHKM mit AV4ms.jpg

09_Ergebnis in Wh.pdf


11_Zelle4 Entlade-Wh niedriger, Lade-Wh am höchsten.jpg

12_AV4ms RASPBERRY PI Datenaufzeichnung.pdf

13_VD_Virtual Display Beschreibung V1_16.pdf

14_Bild Y-Verteiler.jpg

18_AccuSafe 4 und 8 vielseitig nutzbar.jpg

19_FJITSU FDK NiMH Akku-Zellen



Hiermit kann man die mit VD Virtual Display erstellten *.log Dateien konvertieren in *.csv
für das IMPORTIEREN zur grafischen Darstellung mit dem Programm DE DataExplorer
(durch Datei - Import - Geräte *.csv).


Präsentation des AV4m+ / AV4ms mit PowerPoint auf der MESSE ELECTRONICA 2012

KUNDEN-DOWNLOAD\22_AV4m+ und AV4ms Präsentation.ppt



ERGEBNIS-Tabelle: Eintragen der Zellen-Wert ERGEBNISSE, nach der Zellenbehandlung

KUNDEN-DOWNLOAD\00_Ergebnis-Tabelle.pdf



Bedienungs-Anleitungen

01_AV4ms und AV4m+ Bedienung 01-07-2019 ab FW x.74_VOLL.pdf

      KURZ-Anleitung AV4m+_AV4ms_Tabelle_2019-07-01.pdf

      Kurzanleitung AV4m+_AV4ms_2019-07-01.pdf

KUNDEN-DOWNLOAD\04_AV4ms_AV4m+ TON-Signalisierung+Beschreibung+Bedienung.pdf

PRAXIS-HINWEISE zur AV4m+ und AV4ms Nutzung.pdf

AV4ms RASPBERRY PI Datenaufzeichnung.pdf



Umrüst-Informationen für Alt-Geräte AT3+, AV4 und AV4m,

mit 24 Monaten erneuter Gewährleistung:

KUNDEN-DOWNLOAD\00_UMRÜST-INFORMATIONEN



Firmware x.74 zum kostenlosen Firmware UPDATE

KUNDEN-DOWNLOAD\00_FW_x74_KUNDEN-UPDATE.zip



Hinweise zum kostenpflichtigen Firmware UPGRADE auf FW x.74

KUNDEN-DOWNLOAD\00_Firmware UPGRADE-Informationen.pdf



Daten-Anzeige Programm VD VIRTUAL DISPLAY

KUNDEN-DOWNLOAD\10_VirtualDisplay_V1_16_fuer_AV4ms_ab_FW_69.zip

KUNDEN-DOWNLOAD_NetComOCX_WIN_XP.zip

KUNDEN-DOWNLOAD\12_NetCommOCX_Win_7.zip



Grafik-Anzeige Programm DE DATA EXPLORER - für den PC oder MAC:

Passende Version herunter laden!

https://www.nongnu.org/dataexplorer/index.de.html



Umfangreiche externe AV4ms Daten-Nutzung zusammen mit dem RASPBERRY PI

KUNDEN-DOWNLOAD\05_AV4ms RASPBERRY PI Datenaufzeichnung.pdf

KUNDEN-DOWNLOAD\06_Raspberry PI Zellen-Inspektor V1_3.jpg

KUNDEN-DOWNLOAD\07_Raspberry PI Zellen-Analyse V1_3.jpg

KUNDEN-DOWNLOAD\08_Bild Y-Verteiler.jpg



SUPERSCAN zur IP Adresse-Erkennung der Geräte im lokalen Netzwerk LAN

SUPERSCANNER einrichten





Nach oben zur Übersicht







K)  Zusammenfassung


+ Beide Geräte AV4m+ und AV4ms haben identische Bedienung, Funktionen & Anzeigen.

   Beim AV4m+ Gerät ist lediglich die zusätzlich mögliche externe Datenausgabe gesperrt.



+ Meine Ladegeräte AV4m+ (mit Firmware 1.74) und AV4ms (mit Firmware 4.74) bieten

   sehr hilfreiche Funktionen und Anzeigen, um standardmäßig jede einzelne Zelle

   individuell zu vermessen, typisch auf ca. 1% genaue Ah-Werte.



+ Das AV4ms ermöglicht es zusätzlich, den vollständigen zeitlichen Akku-

   Behandlungsverlauf am Computer-Monitor grafisch darzustellen (WIN, MAC & LINUX,

   auch mit dem RASPBERRY PI).



+ Diese grafische Anzeige kann man jederzeit zusätzlich starten/trennen, aber das ist

   nicht erforderlich im laufenden Betrieb, weil AV4m+ und AV4ms immer als ein in

   sich geschlossenes, autonomes, unabhängiges Gerätesystem arbeiten.



+ Meine umgerüsteten Ladegeräte AV4m+ und AV4ms sind daher vollkommen

   eigenständig und werden nicht vom externen Computer gesteuert, sondern es

   werden jeweils die momentan aktuellen Zellendaten vom AV4ms zusätzlich bereit

   gestellt zur externen Speicherung bzw. zur grafischen Verlaufs-Anzeige am PC- /

   MAC-Monitor bzw. wahlweise auch für den RASPBERRY PI.



+ Auch gleichzeitig ist die zweifache / parallele RS-232 Daten-Nutzung voneinander

   unabhängig auf 2 Systemen möglich mit einem 3-pol Y-Verteiler-Stecker zu einem

   zweiten Anzeige- / Speicherungs-Gerät.



+ Diese externe zusätzliche Zellen-Daten-Nutzung / -Anzeige KANN man also zwar

   jederzeit nutzen, starten und beenden. Doch für das AV4ms ist der Computer-

   Anschluss nicht nötig. Externe Rechner haben keinen Einfluss auf die jeweils

   autonomen AV4ms / AV4m+ Geräte-Funktionen und -Anzeigen.



+ Die Aufzeichnungs- / Anzeige Software DE DataExplorer ist kostenlos (Spende).



+ Außerdem kann mit dem RASPBERRY PI im LAN ebenfalls die Aufzeichnung und

   wahlweise auch gleichzeitig dessen erweiterte Zellenwerte-Anzeige am PC

   Monitor erfolgen (LAN erforderlich), zusammen mit dem Browser mit den beiden

   LINUX-Programmen (auf der SD-Karte des PI):

   Raspberry PI Zellen-Inspektor und

   Raspberry PI Zellen-Analyse (kann erst genutzt werden nach dem Lade-Ende).





Nach oben zur Übersicht





+ Dank der hohen ca. 1% Ah-Anzeige-Genauigkeit und der optimal schonenden

   Zellen-Behandlungs-Funktionen meines Ladegerätes AV4m+ und AV4ms kann

   man jederzeit sofort erkennen, ob es einzelne Schwachzellen (im Zellensatz) gibt,

   oder ob es gar einen schwachen Zellensatz gibt, der sich nicht mehr z.B. für

   Langzeit-Aufzeichnungs-Geräte eignet (Blutdruck, EKG usw.).



+ Zu tief entladene NiMH Zellen haben IMMER eine (sehr) hohe Selbstentladung SE!



+ Eine ganz wichtige Erkenntnis vor der Akku-Nutzung ist jedoch das sofortige

   Kennenlernen der jeweils erreichten / angezeigten NiMH Akku ENTLADE- bzw.

   LADE-Zellendaten, um die ZUEINANDER möglichst gering abweichende

   GLEICHHEIT möglichst hoher Zellenwerte zuzuordnen (ENTLADE-Ah

   zusammen mit der jeweiligen ENTLADE-MES).



+ Man kann nach dem abschließenden Ermitteln der individuellen

   ERGEBNIS-Anzeige- Werte jeder Zelle jederzeit einen zueinander gleichen

   Zellensatz zusammenstellen und diesen gleichartig / gemeinsam zugehörig

   als GLEICHEN Zellensatz markieren.



+ Man kann außerdem jederzeit jede Zelle mit jedem Teil-Ladestatus in jeden

   freien Schacht einlegen. Das LADEN beginnt und endet stets automatisch,

   auch während im anderen Schacht noch eine Zellenbehandlung läuft.



+ Während der ersten ca. 18 Sekunden nach dem Einlegen der Zelle wird deren

   unbelastete Ruhe-Spannung angezeigt. Dadurch kann man schon beim

   Lade-Start ersehen, ob Unterschiede bestehen bei den gerade eingelegten Zellen.



+ Jede Zellenbehandlung wird zum Abschluss individuell maximal VOLL geladen mit

   Lade-Nachkontrolle, ohne Überladen. Dies wird jede Sekunde Temperatur-überwacht!



+ Gönnen Sie sich und vor allem Ihren NiMH Akku-Zellen die optimale Akku-Behandlung

   und -Pflege mit dem AV4m+ oder AV4ms, denn dadurch erst wird dauerhaft die

   optimale Zellen-Leistung ermöglicht / angezeigt.


+ Außerdem können am PC die AV4ms Zellen-Daten mit dem - serienmäßig an
   das AV4ms angepassten - freien Grafik-Programm DE Data Explorer grafisch im
   zeitlichen Verlauf individuell auch je Schacht angezeigt und gespeichert werden.

+ Man kann einzelne Zellen zur Werte-Anzeige auswählen und deren Bildschirm-
   Anzeige-Details grafisch frei anpassen:
   Farbe, Liniendicke, Linienart, Werte-Skalierung usw.

+ Man kann neue Grafik-Einstellungen auch als Grafik-Standard neu speichern.

+ Jederzeit ist die wählbare erweiterte Anzeige von 12 Werten jeder einzelnen Zelle
   möglich, inkl. dem Historie-Protokoll. Dies dient zur Langzeitbearbeitungs-
   Speicherung auf der SD Karte des RASPBERRY PI.

+ Mit dem Universal-Zellen-Halter UZHK (13 EUR) können auch C und D Zellen
   behandelt werden, jedoch ist dabei zwar die individuelle Temperatur-Überwachung
   außer Betrieb. Doch wegen des dabei relativ geringen Ladestroms im Vergleich zur
   (sehr) hohen Zellen-Kapazität ergibt sich kein Temperatur-Problem.


+ An den sehr genau ermittelten AV4m+ / AV4ms Zellenwerten ersieht man aber sofort,

   dass so manche Zelle oder ein Zellensatz durchaus massive Schäden haben kann,

   die man nur mittels RECYCLE durch das AV4m+ / AV4ms erkennen und zuordnen

   kann (ENTLADE- und LADE-Unterschiede einzelner Zellen im Zellensatz.



+ Fallweise sollte man zur Bestätigung das RECYCLE wiederholen, denn so manche

   NiMH Zelle benötigt schlicht (viel) mehr Zeit und zusätzliche Zyklen nach längerer

   Lagerung, bis sie ihre stabile ENTLADE-Leistung ! wiederholbar ! abgeben kann.



+ Manche NiMH Zellen können nämlich leider ein zueinander sehr extrem

   unterschiedlich abweichendes Entlade- und Lade-Verhalten haben!!



+ AV4m+ und AV4ms kommen auch mit solchen unnormalen Zellen exakt zurecht!



+ Nur durch erneute RECYCLE-Behandlung können manche TE-Zellen evtl. (kurz)

   eine stabilere Entlade-Funktion erreichen. Empfehlung: Laden vor der Nutzung!



+ Solche Zellen erfordern somit eine ständige Überwachung ihres Entlade-Verhaltens.



+ Daran ersieht man, welche massiven Folge-Schäden vor allem durch zu tiefes Entladen

   TE entstehen können, und welcher hohe Pflege- und Überwachungsaufwand nötig ist,

   um geschädigte TE Zellen noch einigermaßen nutzbar zu erhalten.



+ Aber man hat mit den laufend aktualisierten Display-Anzeige-Werten des

   AV4m+ / AV4ms immer die sehr vorteilhafte Übersicht über das - hoffentlich

   zueinander GLEICHE Verhalten des Zellensatzes, indem man die Momentan-

   Zellenwerte-Anzeige im laufenden Betrieb ansieht und deren eventuelle

   Unterschiede zueinander sofort erkennen kann.



+ Sind nämlich die Momentan-Werte GLEICH ZUEINANDER, nur dann ist dieser

   Zellensatz GLEICH! Vor allem an den ENTLADE-Werten (Ah und MES mit

   absinkenden Balken nach dem Drücken der CAP Taste) erkennt man sofort,

   ob und welche einzelne Zellen-Werte des Zellen-Satzes auseinander driften...



+ Der ERGEBNIS-Werte-Eintrag (CAP Taste nach dem RECYCLE) in die

   ERGEBNIS-Tabelle (anbei) ergibt den zweifelsfreien Überblick über das

   individuelle Zellenverhalten. Dadurch erst ist die qualifizierte Zuordnung

   von Zellen mit ZUEINANDER GLEICHEN ENTLADE-Ah und -MES-Werten

   möglich, als (neue) ZUEINANDER GLEICHE ZELLEN-PAARUNG!



+ Es ist außerdem sehr vom Abschalt-Verhalten am Entlade-Ende des

   einzelnen Verbrauchers abhängig - falls es hoffentlich überhaupt ein Abschalten

   bei 1,0 V/Zelle gibt. Lampen, Kinderspielzeug usw. schalten meist nicht oder nicht

   rechtzeitig ab, bzw. ob es bereits ein viel zu frühes Abschalten des Verbrauchers gibt,

   weil dieser vom Geräte-Hersteller leider viel zu hoch eingestellt ist und daher

   vorzeitig abschaltet, was man durch das Vermessen der Rest-Ladung

   (DIS Taste >2 sec) nachprüfen kann.



+ Besonders dann, wenn hochohmige Zellen (mit geringer MES) im Zellensatz sind,

   kann oft nur sehr kurzfristiger Betrieb erfolgen, obwohl VOLL geladen wurde.



   Wenn nämlich ein vorzeitiges = zu hohes Abschalten erfolgt (und mindestens eine)

   sehr hochohmige Zelle im Zellensatz ist, dann kommen ungleiche Zellen-Nutzbarkeit

   und vorzeitiges Abschalten zusammen und das verursacht oft großen Anwender-Frust,

   weil man unsicher wird / den Grund nicht kennt.



+ Tritt aber vorzeitiges Abschalten auf, dann sollte man mit einmaligem

   REST-ENTLADEN / LADEN (DIS- und SELECT Taste >2 / <4 sec GLEICHZEITIG)

   nach dem Einlegen ins AV4m+ / AV4ms) die jeweilige Rest-Kapazität ermitteln, um

   das - zueinander hoffentlich noch gleiche Entlade-Verhalten dieses Zellensatzes

   kennen zu lernen.



+ Der Ladestrom beginnt ja absichtlich ohnehin erst 18 sec nach dem Einlegen der

   Zelle! Vorteilhafterweise wird in diesen ersten 18 sec nach dem Einlegen - trotz

   bereits Lade-Anzeige mit aufsteigenden Balken - der unbelastete Spannungspegel

   der eingelegten Zellen angezeigt.



+ DAS ist ein erstes gutes Zeichen zum Erkennen der Zellen-Ungleichheit!



+ Bereits daran ersieht man also, ob - hoffentlich - diese Zellen noch immer

   GLEICH zueinander sind, als erste und jederzeit nutzbare Sofort-Erkennung

   von ZUEINANDER GLEICHEM ENTLADE-Verhalten.



+ Die mit VD Virtual Display erstellten *.log Dateien konvertieren in *.csv können für
   das IMPORTIEREN zur grafischen Darstellung mit dem Programm
   DE DataExplorer erfolgen (durch Einlesen im DE mit: Datei - Import - Geräte *.csv).


Nach oben zur Übersicht



L)  Zur Preisliste und Versand-Informationen



Kaufen / Bestellabwicklung

Ich nutze ganz bewusst keine automatische Bestell-Abwicklung, denn häufig sind

von mir vor dem Kauf individuelle Anwendungs-Fragen bzw. bisherige

Akku-Probleme umfassend individuell zu erklären / zu beantworten.



Bei Fragen zu Programm-Funktionen, -Anzeigen und zur -Bedienung bzw. zu den

hier genannten Produkt-Informationen gebe ich gerne Auskunft, entweder per Mail

an fritz.moessinger@t-online.de, oder telefonisch unter 08191-942006.



Siehe Preisliste



Ich bitte um Ihre Mail-Anfrage bzw. um Ihren Auftrag per Mail mit Ihrer Adresse.

Daraufhin maile ich die *.pdf Rechnung zurück, mit den Produkt-Informationen.



Ihre Zahlung erfolgt bitte erst nach dem *.pdf Rechnungs-Erhalt.



Bei einer Akku-Bestellung bitte gleich auch die Zellen-Art und -Anzahl je

Zellensatz zur Paarung angeben sowie den Farb-Wunsch je Zellensatz.



Die Lieferung erfolgt meist sofort, falls am Lager verfügbar.



Bei Fragen bitte ich um Nachricht.



Freundliche Grüße

Fritz Mössinger



Nach oben zum Anfang
